МУФТА СОЕДИНИТЕЛЬНАЯ ДРК ДЛЯ ПНД ТРУБ

Соединение полиэтиленовых (ПНД) труб — один из ключевых этапов при монтаже современных систем водоснабжения, канализации, орошения и газоснабжения. В условиях, когда требуется высокая герметичность, устойчивость к коррозии и возможность быстрого ремонта, всё большее распространение получают разъёмные соединения с использованием муфт ДРК (для ремонта и соединения). Этот метод особенно актуален при прокладке трубопроводов в сложных грунтах, при реконструкции старых сетей или при необходимости временного подключения.

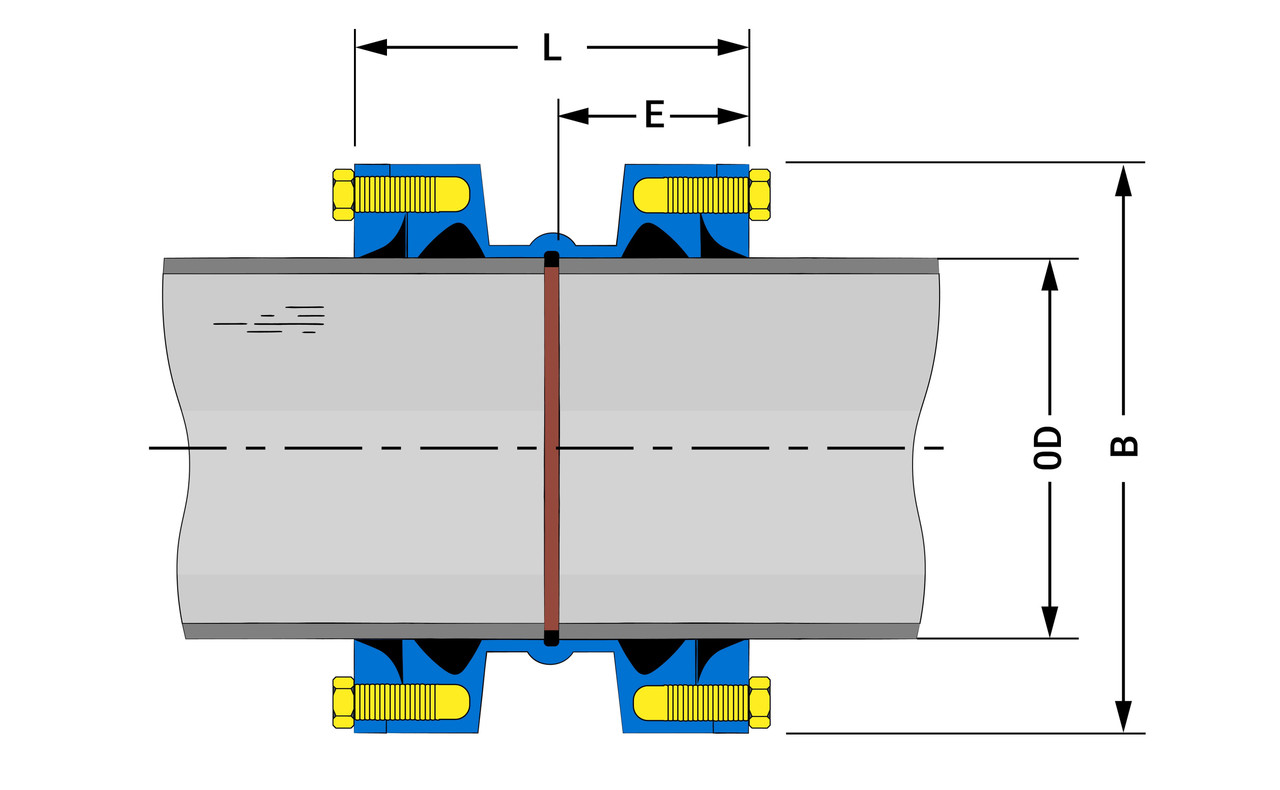

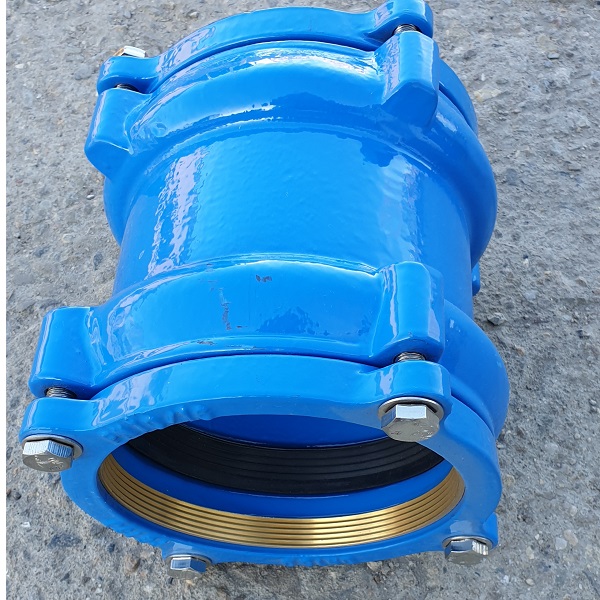

Муфта ДРК для ПНД — это разборное соединение, состоящее из чугунного или стального корпуса, резиновой уплотнительной манжеты, зажимных крышек и болтового крепежа. Основное преимущество такого решения — отсутствие необходимости в сварке, что исключает риск пережога полиэтилена, деформации стенки трубы и снижения прочности соединения. В отличие от электромуфтовой или стыковой сварки, требующей специального оборудования и квалифицированного персонала, муфта соединительная для ПНД позволяет выполнить монтаж за считанные минуты с помощью простого инструмента — гаечного ключа.

Процесс соединения начинается с подготовки концов труб. Они должны быть обрезаны строго перпендикулярно оси, очищены от грязи, заусенцев и жира. Наружная поверхность трубы не должна иметь вмятин, трещин или следов старения. Затем на каждый конец трубы наносится специальная силиконовая смазка (входит в комплект или приобретается отдельно), которая облегчает проталкивание трубы в манжету и защищает резину от повреждений. Уплотнительная манжета устанавливается в центральную часть корпуса так, чтобы её центральное утолщение («горб») находилось точно посередине между торцами труб.

Далее трубы соединяются: их аккуратно вводят в манжету до упора, обеспечивая равномерный зазор с обеих сторон (обычно 10–25 мм в зависимости от диаметра). После выравнивания соединение стягивается болтами. Затяжка выполняется поэтапно, крест-накрест, с соблюдением рекомендованного момента: для Ду 50–90 мм — 30–40 Н·м, для Ду 110–225 мм — 50–70 Н·м. Использование динамометрического ключа гарантирует равномерное распределение усилия и предотвращает перекос или повреждение корпуса.

Одним из главных достоинств применения муфты соединительной для труб ПНД является её универсальность. Она позволяет соединять разные пластиковые трубы — например, ПНД, НПВХ. Это делает её незаменимой при модернизации устаревших сетей, где необходимо состыковать новый полиэтиленовый участок со старым коллектором. Кроме того, муфта компенсирует небольшие несоосности (до 5°), что особенно важно при укладке в условиях ограниченного пространства или при работе с деформированными трубами.

Соответствие муфт ДРК действующим стандартам подтверждается их производством в соответствии с ГОСТ Р 53965-2010, DIN 4491, EN 681 и ISO 4032. Эти нормы регламентируют требования к материалам, упругости уплотнений, прочности на разрыв и герметичности при испытаниях под давлением до 16 бар (рабочее) и 24 бар (испытательное). Компания АГЛАНТ может помочь в подборе изделий, соответствующих этим требованиям, и оказывает содействие в согласовании решений с проектной документацией.

При монтаже трубопроводов из полиэтилена низкого давления (ПНД) сегодня доступно несколько технологий соединения: стыковая сварка, электромуфтовая сварка, компрессионные фитинги и разъёмные соединения, такие как муфты ДРК. Каждый метод имеет свои плюсы и минусы, но при этом муфта соединительная для ПНД занимает особое место благодаря своей универсальности, безопасности и простоте эксплуатации.

Стыковая сварка — наиболее распространённый метод для магистральных трубопроводов. Он обеспечивает монолитное, бесшовное соединение с прочностью, равной прочности самой трубы. Однако для его реализации требуется дорогостоящее оборудование, стабильное электропитание, квалифицированный персонал и идеальные условия. Любое отклонение от технологии приводит к образованию слабого шва, который может разрушиться под давлением. Кроме того, сварной шов не подлежит демонтажу — при ремонте придётся вырезать целый участок.

Электромуфтовая сварка проще в реализации, но требует источника питания, контроллера температуры и также не допускает ошибок. Стоимость электромуфт значительно выше, чем у механических аналогов, а сам процесс занимает больше времени.

Компрессионные фитинги (обжимные гайки) применяются в основном в бытовых системах. Они просты в монтаже, но не подходят для подземной прокладки, так как чувствительны к вибрациям, просадкам грунта и коррозии металлических элементов. Со временем возможна утечка из-за ослабления затяжки.

Именно здесь муфта ДРК становится оптимальным решением. Она не требует электричества, сварки или специального обучения. Монтаж выполняется за 10–15 минут с помощью обычного ключа. Соединение остаётся разъёмным, что позволяет проводить ремонт без повреждения труб. Муфта устойчива к внешним нагрузкам, вибрациям, коррозии и перепадам температур. Благодаря эластичной EPDM-манжете она компенсирует небольшие смещения и несоосности, что невозможно при сварке.

Муфта соединительная для труб ПНД ДРК идеально подходит для: — ремонта повреждённых участков без остановки системы; — подключения новых ответвлений к действующему трубопроводу; — соединения разнородных материалов (ПНД + чугун, ПНД + сталь); — прокладки в агрессивных грунтах и зонах с высокой сейсмической активностью. Соответствие ГОСТ Р 53965-2010 и международным стандартам гарантирует, что муфта выдерживает рабочее давление до 16 бар и испытательное — до 24 бар. Чугунный корпус с цинко-эпоксидным покрытием обеспечивает защиту на срок до 50 лет. Мы стараемся выполнить подбор изделий с учётом всех этих факторов и можем помочь в выборе оптимального решения для вашего проекта.

Выбор муфты ДРК для ПНД труб — это не просто вопрос диаметра или цены. От правильного подбора зависит герметичность, безопасность и срок службы всего трубопровода. Чтобы соединение служило десятилетиями без протечек и аварий, необходимо учитывать ряд ключевых факторов: тип трубы, условия эксплуатации, рабочее давление, способ прокладки и совместимость с другими материалами.

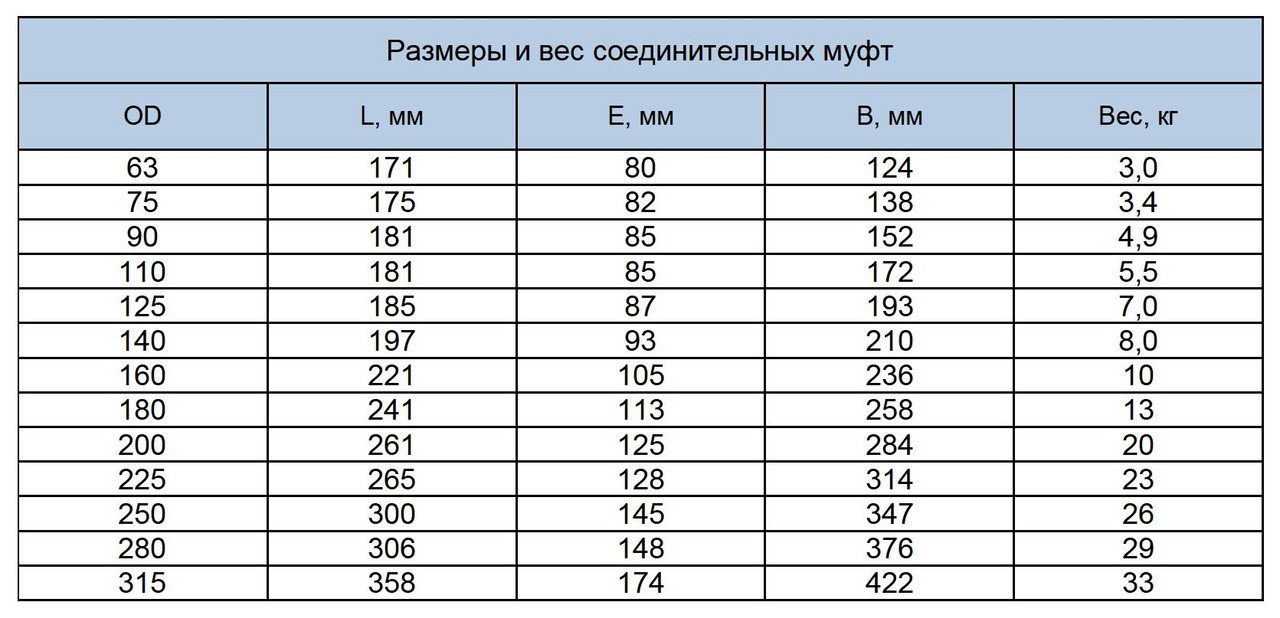

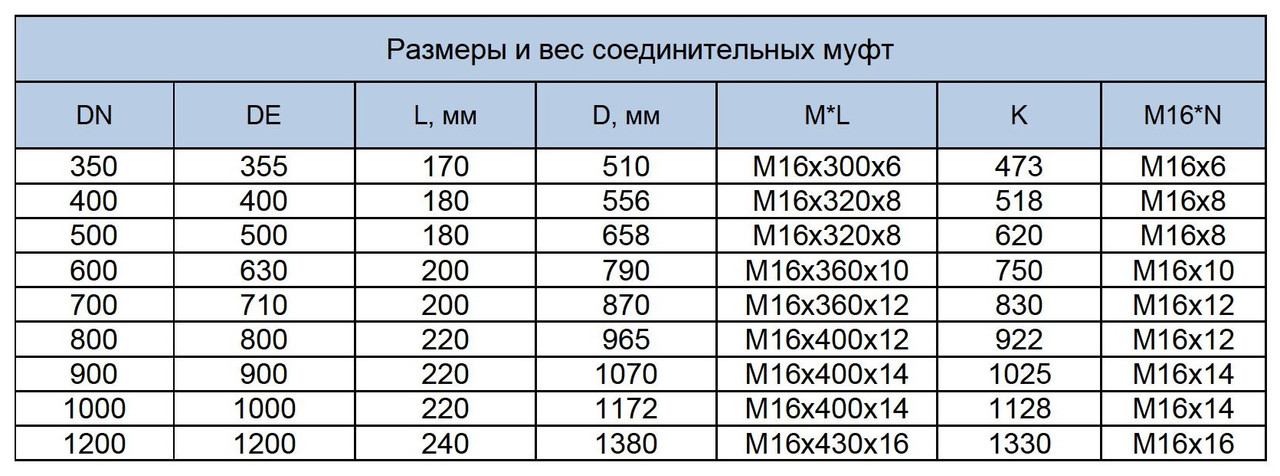

Первый и самый важный параметр — условный диаметр (Ду). Он должен точно соответствовать наружному диаметру трубы ПНД. Например, для трубы Ø110 мм нужна муфта Ду 110. Установка муфты меньшего размера невозможна, большего — приведёт к неплотному прилеганию манжеты и утечкам. Также важно учитывать толщину стенки трубы (SDR — Standard Dimension Ratio), так как слишком толстостенная труба может не войти в посадочное место.

Второй фактор — рабочее давление. Муфты ДРК выпускаются на 10, 16 и 25 бар. Для систем водоснабжения обычно достаточно 16 бар, для пожаротушения или промышленных сетей — 25 бар. При этом давление в системе не должно превышать 75 % от номинального значения муфты.

Третий — тип уплотнения. Лучше выбирать манжеты из EPDM-резины, устойчивой к ультрафиолету, перепадам температур и химическим веществам. Не рекомендуется использовать NBR в системах с питьевой водой — он менее экологичен.

Четвёртый — материал корпуса. Чугунные муфты предпочтительнее стальных: они прочнее, устойчивее к коррозии и имеют более длительный срок службы. Антикоррозионное покрытие должно соответствовать ISO 8179-1.

Пятый — условия монтажа. При подземной прокладке муфта должна быть защищена от механических повреждений (песчаная подушка, кожух). В зонах с высокой влажностью или агрессивными грунтами — выбирать усиленное покрытие.

Для обеспечения долговечности соединения необходимо: — строго соблюдать инструкцию по монтажу; — использовать только оригинальные манжеты и смазку; — проводить гидравлические испытания перед вводом в эксплуатацию; — периодически проверять состояние соединения при техническом обслуживании. Компания АГЛАНТ предлагает муфту соединительную для ПНД всех типоразмеров и классов. Мы можем помочь в подборе решения, которое окажет содействие в достижении надёжности и долговечности трубопроводной системы.

Да, муфта ДРК специально разработана для соединения разнородных материалов, включая полиэтилен низкого давления (ПНД) с чугунными, стальными или асбестоцементными трубами. Эта функция делает её незаменимой при реконструкции старых сетей, где новые полиэтиленовые участки необходимо подключить к существующим металлическим или чугунным коллекторам без полной замены инфраструктуры.

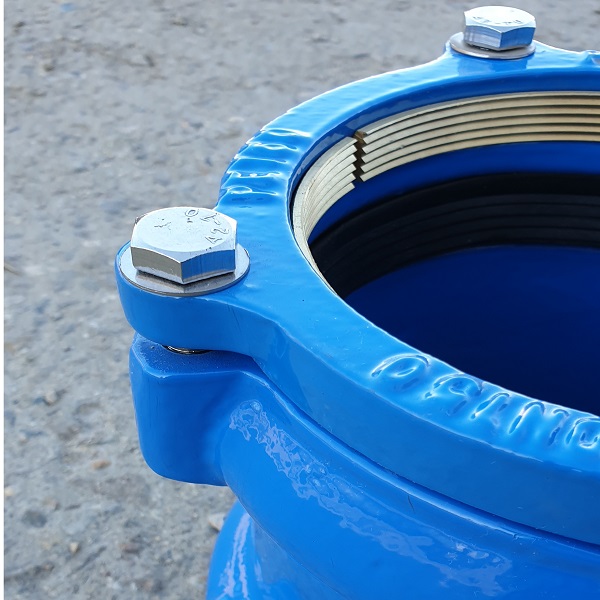

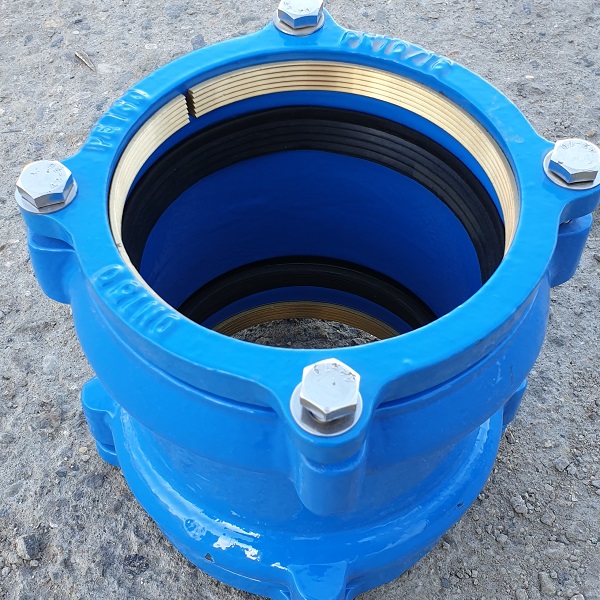

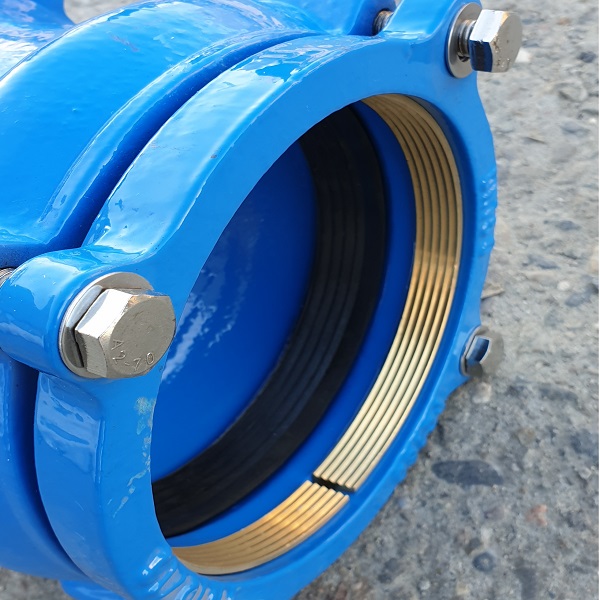

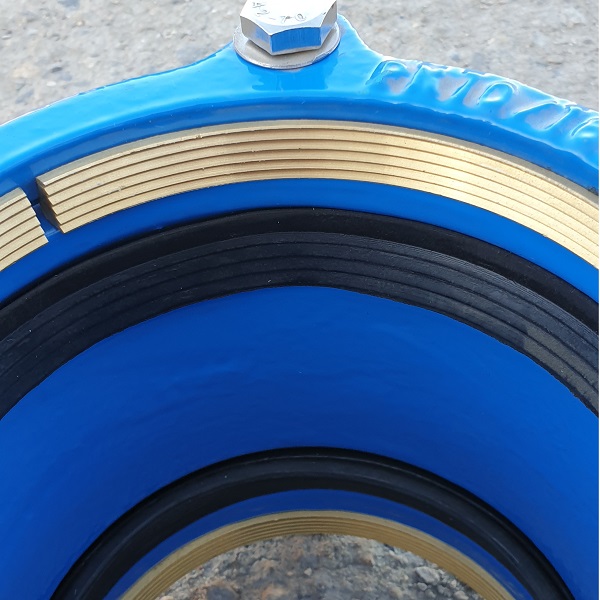

Конструкция муфты ДРК предусматривает наличие двух типов уплотнительных зон: одна — для гладкой ПНД-трубы с эластичной EPDM-манжетой, другая — для чугунной или стальной трубы с уплотнением через фланцевую прокладку или резиновое кольцо с усиленным обжимом. В некоторых моделях для ПНД-стороны дополнительно устанавливаются латунные «башмаки» или стальные вкладыши, предотвращающие проскальзывание гладкой полиэтиленовой трубы под давлением.

При соединении разнородных материалов важно учитывать разницу в коэффициентах линейного расширения: у ПНД он составляет около 200×10⁻⁶/°C, у стали — 12×10⁻⁶/°C, у чугуна — 10,4×10⁻⁶/°C. Это означает, что при перепаде температуры на 30 °C ПНД-труба удлинится на 6 мм на 1 м, тогда как металлическая — менее чем на 0,4 мм. Муфта ДРК компенсирует это за счёт подвижности манжеты и зазора в соединении, что исключает возникновение внутренних напряжений.

Также необходимо учитывать электрохимическую совместимость. Хотя сама муфта изолирует материалы, рекомендуется использовать диэлектрические вставки или применять антикоррозионные покрытия на металлической трубе в зоне контакта. Это особенно актуально при подземной прокладке в грунтах с высокой электропроводностью.

Согласно ГОСТ Р 53965-2010 и РД 36-72-87, такие соединения допускаются при давлении до 16 бар и температуре до +40 °C. Для более жёстких условий требуется индивидуальный расчёт и согласование с эксплуатирующей организацией.

Компания АГЛАНТ поставляет специализированные переходные муфты ДРК с маркировкой «ПНД/Чугун» или «ПНД/Сталь». Мы можем помочь в подборе изделия с учётом типа трубы, диаметра, давления и условий эксплуатации. Это может помочь избежать ошибок на этапе монтажа и обеспечить надёжную работу соединения в течение всего срока службы трубопровода.
