ФИТИНГИ ПНД

Фитинги ПНД — детали, которыми собирают полиэтиленовые трубопроводы: тройники, отводы, переходы, муфты, фланцы и заглушки. Все из ПЭ100, под сварку встык, электросварку и компрессионный монтаж. Раздел разложен по способу соединения, чтобы не путать детали между собой. Купить можно поштучно и партией — на объект считаем отдельно.


Литые фитинги · Электросварные · Компрессионные

Какие фитинги для ПНД труб бывают

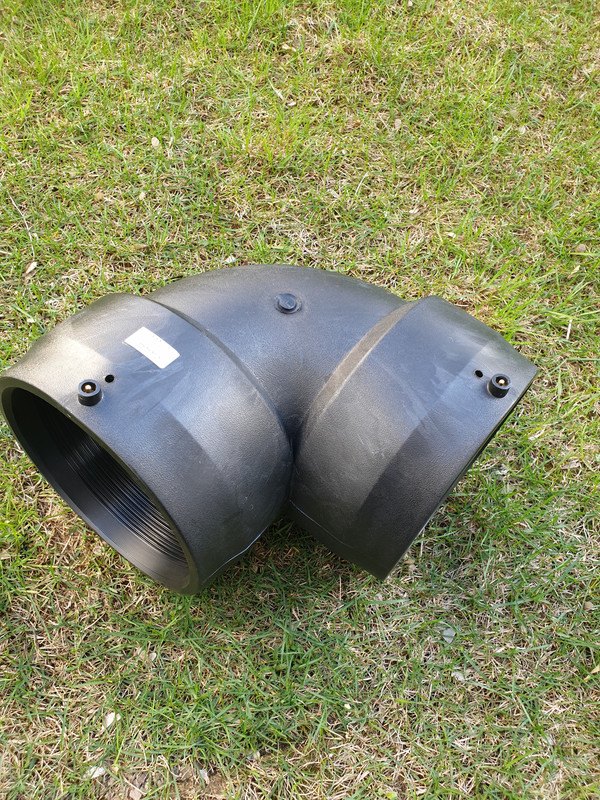

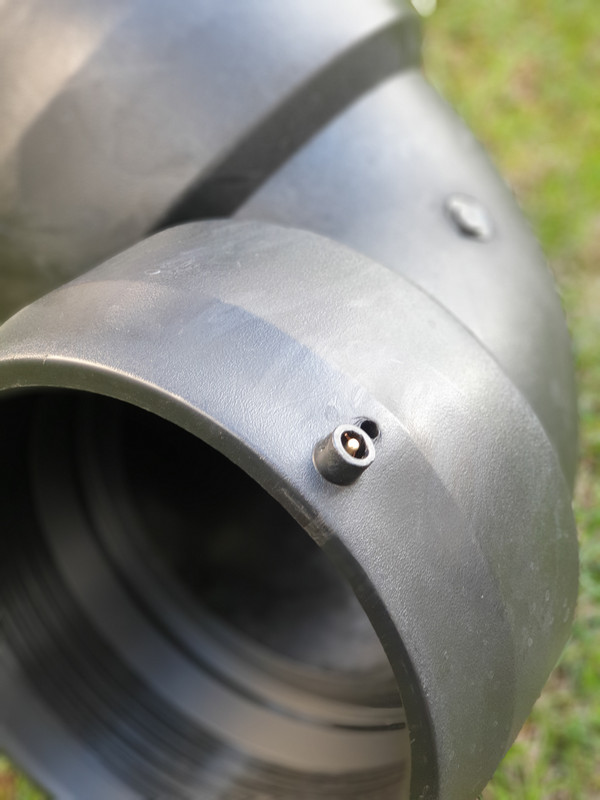

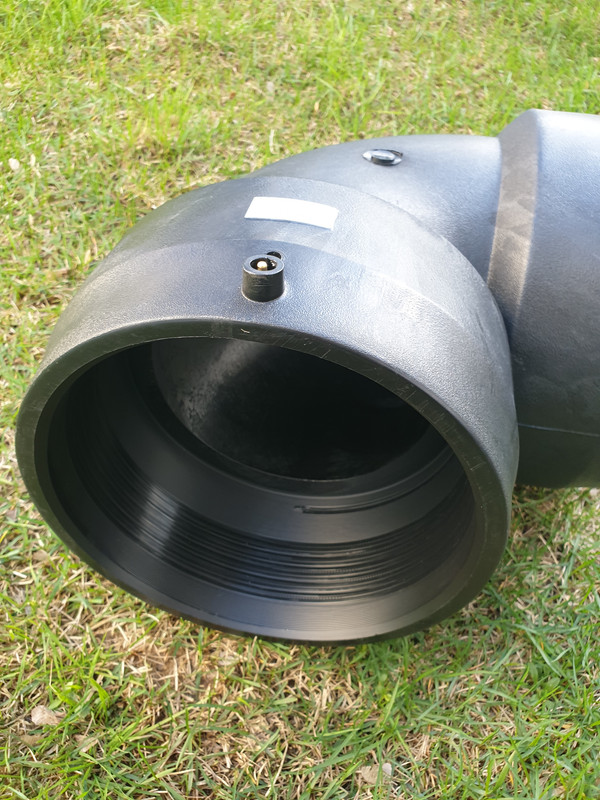

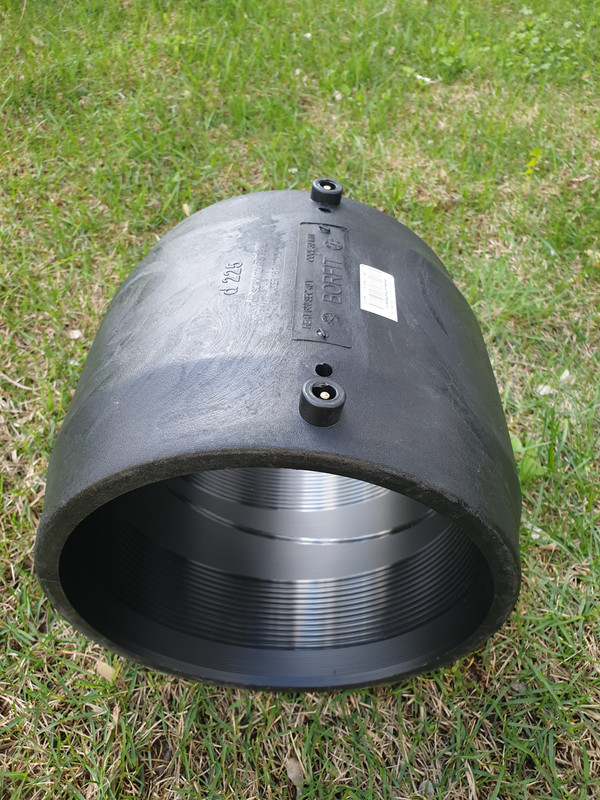

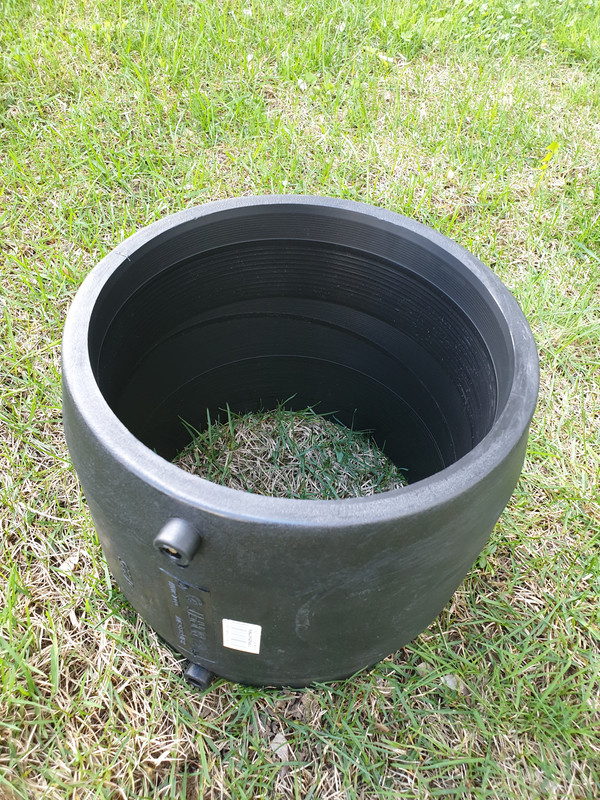

Три способа соединения — три группы деталей. Литые (спигот) варят встык: торец детали совпадает с торцом трубы. Электросварные несут внутри спираль: аппарат греет её током, и полиэтилен спекается сам. Компрессионные затягиваются гайкой, без сварки и оборудования — их берут на малые диаметры и на ремонт.

По назначению детали те же: тройник делит поток, отвод поворачивает, переход меняет диаметр, муфта соединяет, фланец делает разъём, заглушка закрывает конец.

Компрессионные бывают и металлические — их ставят на вводе, где нужен переход с полиэтилена на резьбу. Такие узлы не сваривают: затянул гайку, и готово.

ПЭ100 и SDR: что подбирать

Материал в разделе — ПЭ100: он держит давление, не корродирует и служит в земле десятки лет. Рабочее давление задаёт SDR трубы: при SDR 17 это примерно PN10, при SDR 11 — PN16.

Деталь должна совпасть с трубой по SDR. Это важнее диаметра: при одном Дн исполнения под разные серии не взаимозаменяемы, стенки на стыке не сойдутся.

В паспорте партии указаны марка материала, серия и результаты испытаний. Для сдачи объекта этот документ часто важнее цены.

Фитинги ПНД для водопровода

Основное применение — наружные и внутренние водопроводы, поливочные линии, напорная канализация, технологические трассы. Полиэтилен инертен: он не даёт привкуса и не обрастает изнутри, поэтому питьевые линии собирают именно из него.

Для ввода в дом берут переход на металл: втулку под фланец плюс стальной фланец. Для ремонта в колодце удобны электросварные детали — не нужен торцеватель.

Для полива и сезонных линий часто берут компрессионные: их разбирают на зиму и собирают весной без аппарата. Напорную канализацию собирают из деталей с толстой стенкой — там важна стойкость к истиранию.

Как купить и не ошибиться

Сначала определитесь со способом соединения, потом с типом детали и диаметром. В карточках указаны наружный диаметр и серия, у переходов и тройников — пара диаметров.

Фитинг под ПНД трубу подбирают по её маркировке: там есть и Дн, и SDR. Пришлите фото маркировки — подберём из наличия или посчитаем под заказ.

Если линия уже смонтирована, открытые концы закрывают заглушками: иначе в трубу набивается песок и её приходится промывать. Стоимость зависит от диаметра и серии — на партию цену считаем отдельно.

Перед монтажом сверяют маркировку на трубе и бирке детали: расхождение по серии ловится именно там, а не на стыке.

На объект обычно берут запас: подрезка и переделка случаются чаще, чем кажется, а ждать одну деталь неделю никто не хочет.

Часто задаваемые вопросы о фитингах ПНД

Какие фитинги есть в разделе?

Тройники, отводы, переходы, муфты, фланцы и заглушки в трёх исполнениях: литые под сварку встык, электросварные и компрессионные.

Всё из ПЭ100, под SDR 11 и 17.

Какой способ соединения выбрать?

Для магистральных линий — литые или электросварные: шов получается монолитным. Компрессионные берут на малые диаметры и там, где нет аппарата для сварки.

В колодце и на ремонте удобнее электросварные — не нужен торцеватель.

Что такое SDR и зачем его сверять?

Отношение диаметра к толщине стенки: SDR 17 — около PN10, SDR 11 — PN16. Деталь должна совпасть с трубой по серии.

При одном Дн исполнения под разные SDR не взаимозаменяемы.

Подходит ли для питьевой воды?

Да, ПЭ100 инертен и не влияет на вкус. Для питьевых линий дополнительно спрашивают документы на контакт с водой.

Скажите, если объект сдаётся по проекту, — подготовим пакет.

Как перейти с ПНД на металл?

Втулкой под фланец: её бурт зажимается между стальными фланцами, соединение получается разъёмным.

Прямой сварки полиэтилена со сталью не существует.

Что с ценой и наличием?

Наличие и цену подтверждает менеджер: часть размеров есть на складе, остальное идёт под заказ.

На партию считаем отдельно, с документами на материал.
