ОПОРЫ ТРУБОПРОВОДОВ

Опоры под трубопроводы — это несущие элементы, предназначенные для восприятия веса труб, арматуры, теплоносителя, а также компенсации тепловых удлинений и гасения вибраций. По СП 31-107-2004 и ГОСТ 32382-2013 выделяют два основных типа:

— Неподвижные опоры (НО): фиксируют положение трубопровода и передают усилия на строительные конструкции. Используются в узлах компенсаторов, на поворотах, у насосов;

— Подвижные опоры (ПО): позволяют трубе перемещаться в продольном направлении при температурных деформациях. Делятся на скользящие, катковые и направляющие.

Для технологических трубопроводов (категории I–IV по ГОСТ 32382) выбор зависит от:

— Диаметра трубы (Ду50–1400);

— Температуры (от –60 °C до +450 °C);

— Давления (до Ру160);

— Наличия вибрации (насосы, компрессоры).

Пример расчёта: для паропровода Ду200, t = +300 °C, L = 50 м между неподвижными опорами — тепловое удлинение ΔL = α·L·Δt = 0,012·50·300 = 180 мм. Требуется установка компенсатора и направляющих подвижных опор каждые 6–8 м.

Типичная ошибка — замена неподвижной опоры на подвижную «для экономии». Это приводит к смещению компенсатора и его разрушению при первом же пуске.

Мы рекомендуем при проектировании всегда указывать не только «опоры трубопроводов», но и тип: «НО-200-300 по СП 31-107» или «ПО-скользящая Ду150».

Компания АГЛАНТ поставляет опоры технологических трубопроводов всех типов и может оказать содействие в подборе под расчётные нагрузки по ГОСТ 32382-2013.

Расчёт нагрузки на опоры трубопроводов регламентирован ГОСТ 32382-2013 (п. 7.3) и СП 31-107-2004. Общая нагрузка складывается из:

1. Весовой нагрузки: масса трубы + изоляция + теплоноситель. Для воды: q = π·(Dₙ² – Dₙ²)/4·ρ + m_изол. Например, Ду150 (Dₙ=159 мм, δ=5 мм): q ≈ 35 кг/м.

2. Тепловой нагрузки: усилие от компенсации F = E·A·α·Δt. Для стали 20: E = 2,1·10⁵ МПа, α = 12·10⁻⁶ 1/°C. При Δt = 200 °C и A = 2000 мм²: F ≈ 100 кН.

3. Динамической нагрузки: от гидроудара, вибрации насосов (коэффициент динамичности 1,2–1,5).

Типичные ошибки проектировщиков:

— Игнорирование веса изоляции — занижение нагрузки на 15–25%;

— Отсутствие расчёта тепловых усилий — разрушение опор при пуске;

— Установка подвижных опор без учёта направления перемещения — заклинивание трубы.

Мы рекомендуем использовать программные комплексы (CAESAR II, START-PROF) для расчёта пространственных систем. Для простых линий допустим ручной расчёт по методике ЦКБА.

Компания АГЛАНТ может оказать содействие в подборе опор под трубопроводы с учётом реальных нагрузок — в том числе предоставить расчётные схемы по запросу.

Материалы и конструкции опор технологических трубопроводов определяются условиями эксплуатации. По СП 31-107-2004 и ГОСТ 14918 применяются:

— Сталь 20 (ГОСТ 1050): для t = –20…+300 °C, обычных условий;

— Сталь 09Г2С (ГОСТ 19281): для t < –20 °C (Сибирь, ДВ), повышенной прочности;

— Нержавеющая сталь 12Х18Н10Т (ГОСТ 5632): для агрессивных сред (химзаводы, морские платформы);

— Покрытия: горячее цинкование (ГОСТ 9.307), эпоксидная эмаль (ГОСТ 9109).

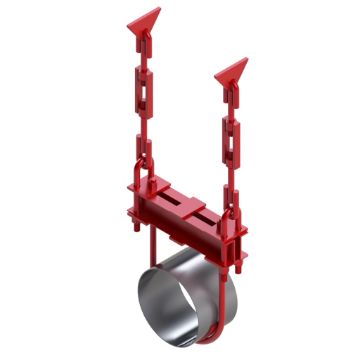

Конструктивно опоры бывают:

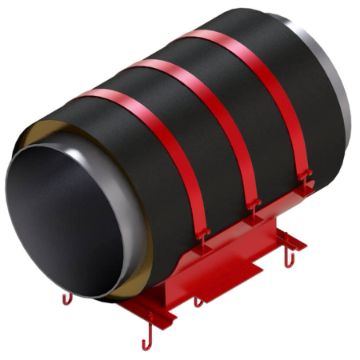

— Стандартные по альбому 5.903-13: консольные, хомутовые, рамные;

— Индивидуальные: для сложных узлов с высокими нагрузками.

Практический пример: опора на наружном паропроводе в Норильске (tₘᵢₙ = –50 °C):

— Сталь 20: KCV ≤ 15 Дж/см² → хрупкое разрушение;

— Сталь 09Г2С: KCV ≥ 40 Дж/см² → ресурс 25+ лет.

Типичная ошибка — применение неоцинкованных опор в промышленных зонах с высоким содержанием SO₂. Скорость коррозии превышает 0,1 мм/год, что недопустимо по ГОСТ 32382-2013 (п. 5.7).

Компания АГЛАНТ поставляет опоры трубопроводов из всех указанных материалов и может помочь в подборе под климат и агрессивность среды — в том числе с привлечением данных по карте коррозионной активности РФ.

Пакет сопроводительной документации для опор под трубопроводы регламентирован ГОСТ 2.601, ГОСТ Р и ТР ТС 010/2011. Минимальный комплект включает:

— Паспорт изделия с указанием: тип (НО/ПО), Ду, материал, стандарт (СП 31-107-2004), номер партии;

— Сертификат качества по ГОСТ Р с протоколами: химический состав (ГОСТ 18895), механические свойства (ГОСТ 1497), ударная вязкость (ГОСТ 9454);

— Акт входного контроля сварных швов (ГОСТ 14771, ГОСТ 3242);

— При экспорте — сертификат EN 10204-3.1.

Входной контроль перед монтажом:

1. Визуальный осмотр: отсутствие трещин, следов коррозии, деформаций;

2. Геометрический контроль: соответствие размеров чертежу (±2 мм);

3. Маркировка: на каждой опоре должны быть выбиты: тип, Ду, сталь, год выпуска;

4. Покрытие: толщина цинка ≥70 мкм (ГОСТ 9.307) — проверяется толщиномером.

Типичная ошибка — монтаж без проверки параллельности опорных поверхностей. Перекос >1 мм вызывает дополнительные напряжения в трубе и преждевременный выход из строя компенсатора.

Мы рекомендуем перед установкой провести «сухую» сборку на месте — для проверки совместимости с трубой и фланцами.

Компания АГЛАНТ поставляет опоры технологических трубопроводов с полным пакетом документов и может оказать содействие в организации входного контроля на объекте — в том числе с выездом специалиста.
