ЗАДВИЖКА

Выбор типа задвижки для водопровода DN150 PN16 требует учёта не только условного прохода (Ду — устаревшее обозначение, сейчас применяется DN по ГОСТ 28338–89) и номинального давления (PN по ГОСТ 26349–84), но и характера среды, цикличности эксплуатации и требований к герметичности. Согласно ГОСТ 33257–2015 и СТО ЦКТИ 7.1-2006, для водопроводов с температурой до 80 °C и чистой средой допустимы все три конструкции, но их долговечность и эксплуатационные затраты различаются кардинально.

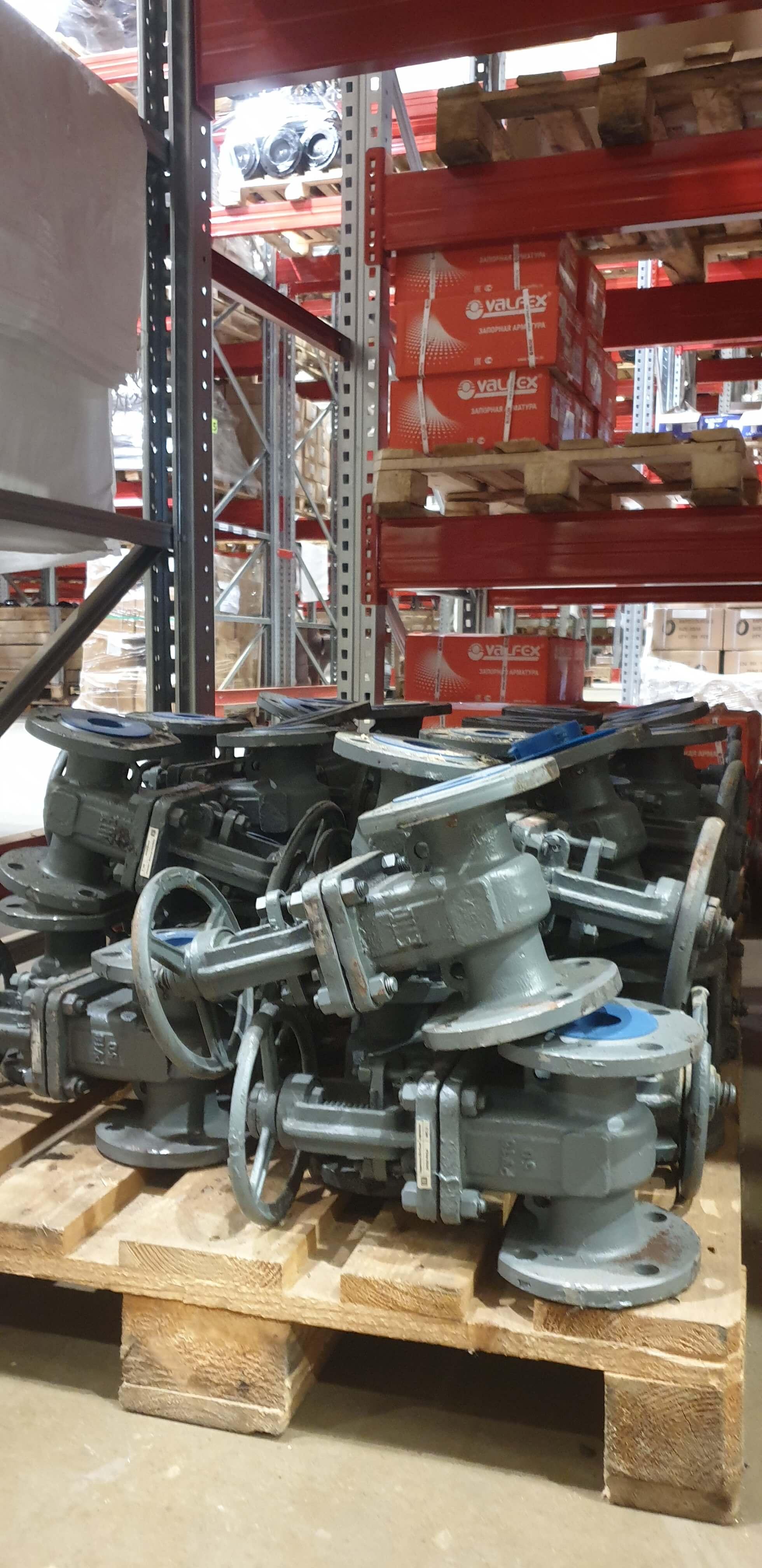

Клиновая задвижка (например, 30с41нж или 30ч39р) — наиболее распространённый вариант. Её преимущество — высокая герметичность класса «А» (≤0,01 % DN в л/мин по ГОСТ 57727) даже при небольших перепадах давления. Однако при наличии взвешенных частиц (песок, ржавчина) клин может заклинить при закрытии — особенно в старых сетях. Кроме того, усилие закрытия растёт пропорционально ΔP: при ΔP = 1,0 МПа на DN150 требуется крутящий момент до 220 Н·м, что делает ручное управление затруднительным без редуктора.

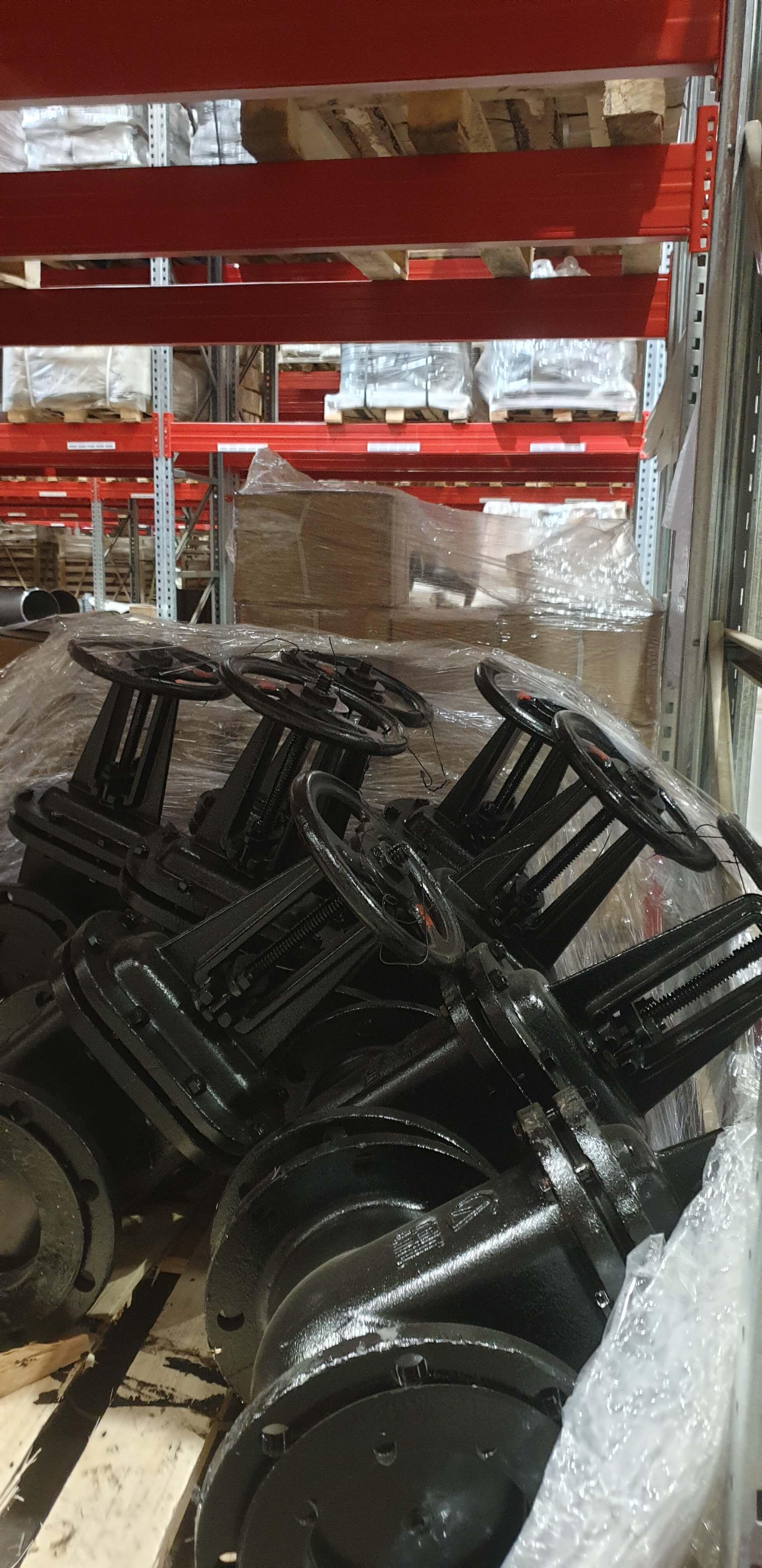

Параллельная задвижка с двумя затворами (например, 30с941нж) обеспечивает более плавное закрытие и меньше подвержена заклиниванию, но имеет большие габариты по высоте и стоимость на 15–25 % выше. Её применяют, когда критична надёжность при длительном простое — например, в резервных линиях.

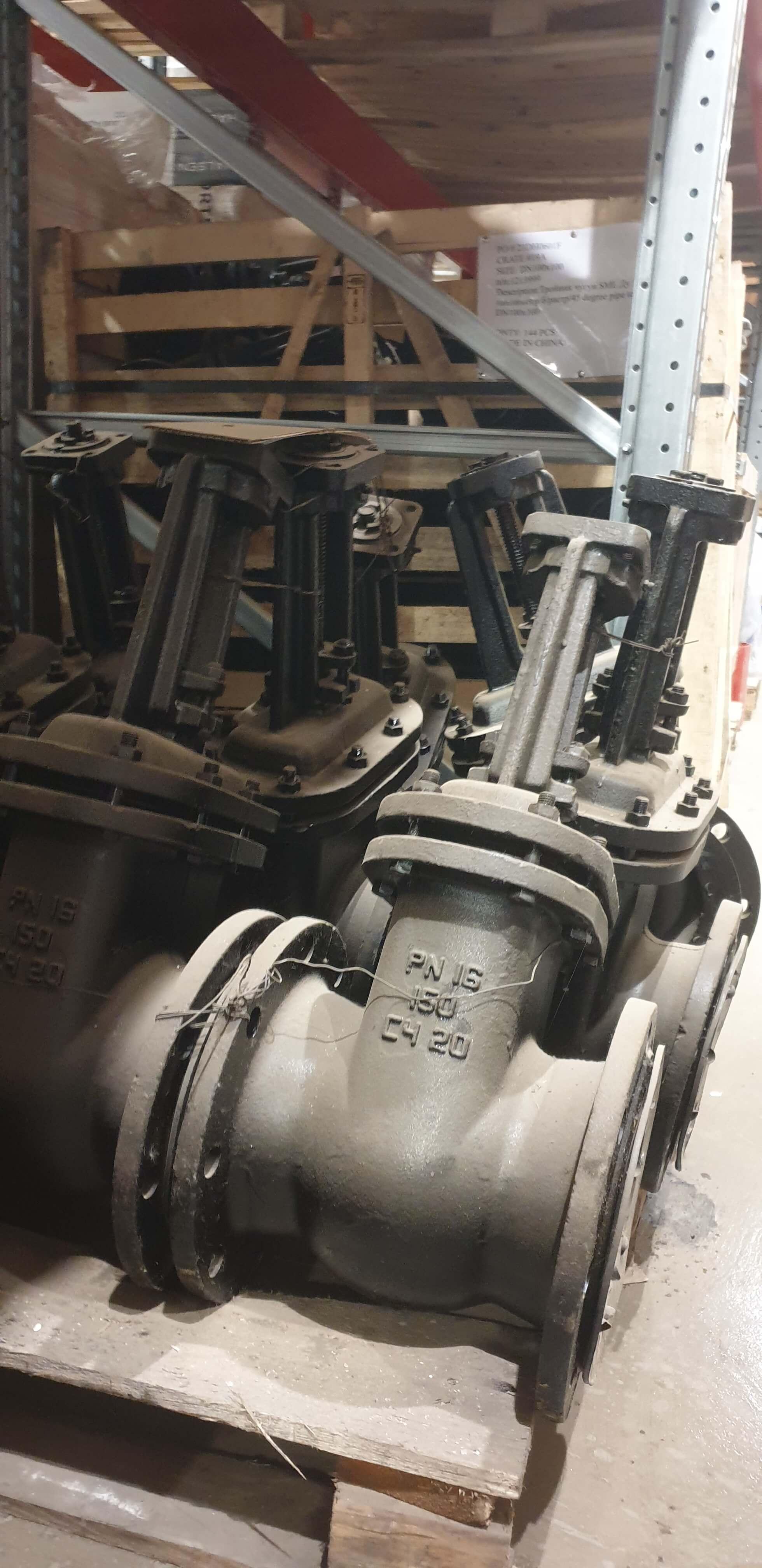

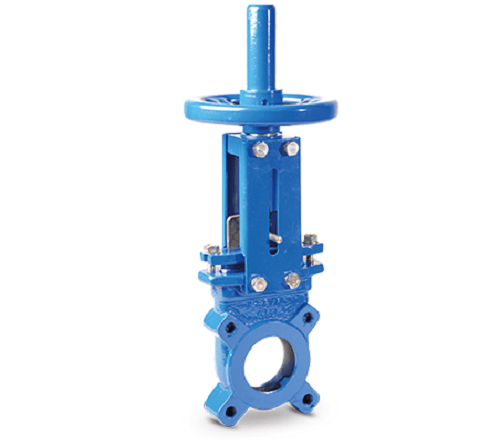

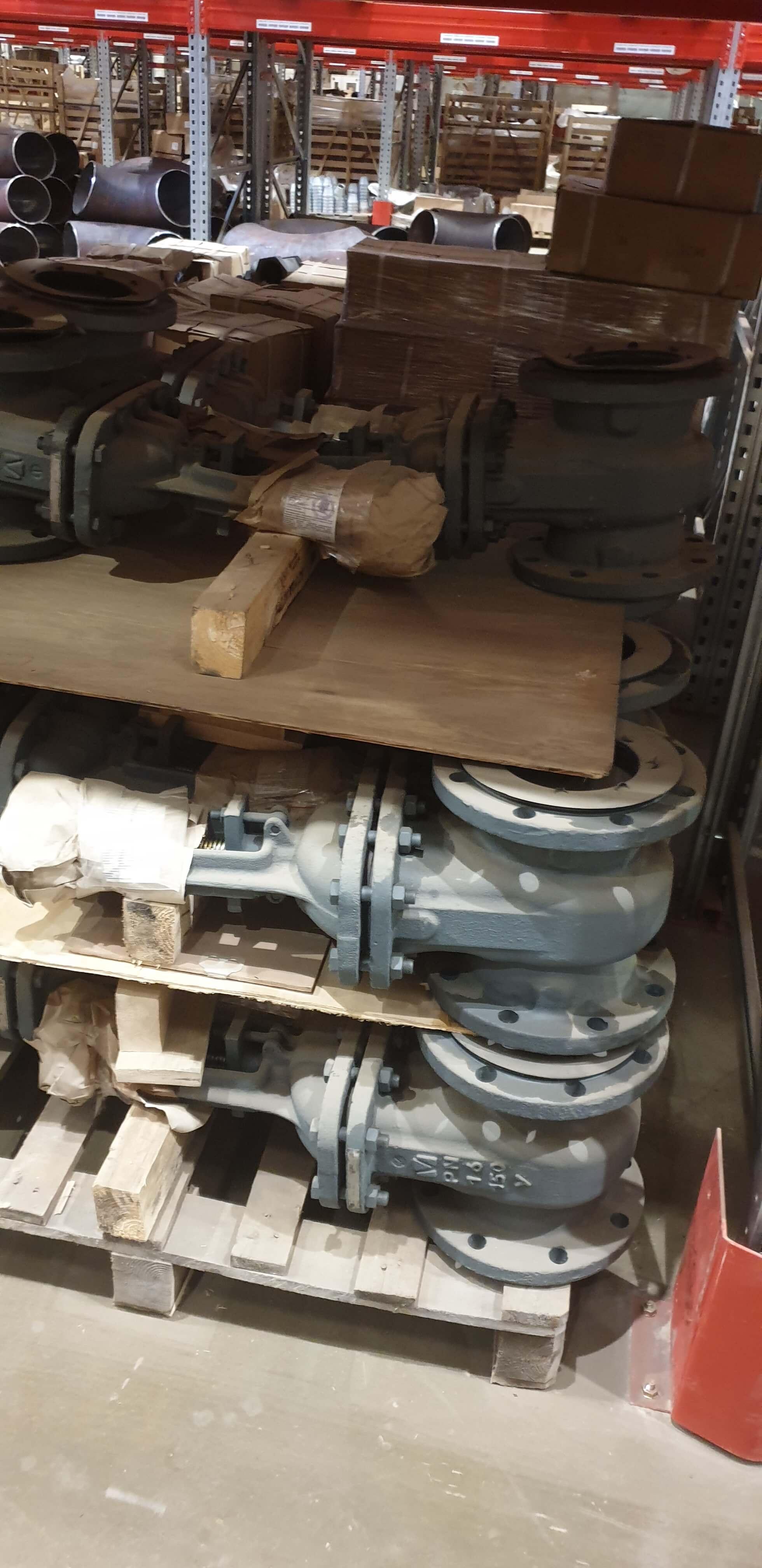

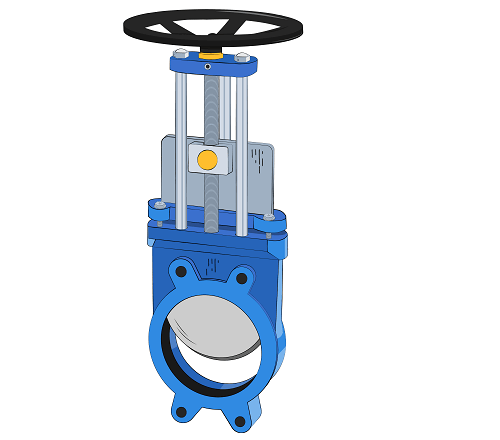

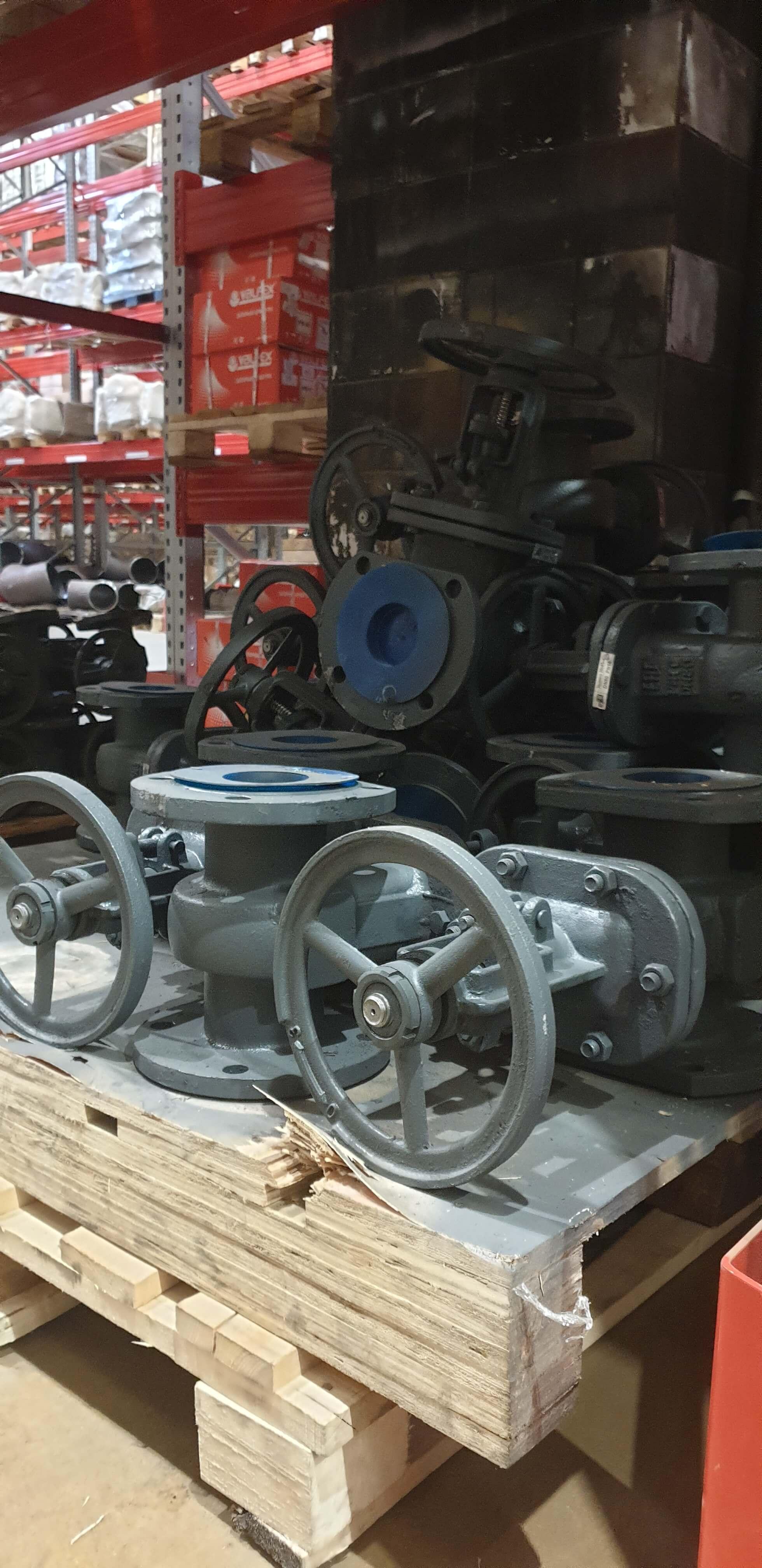

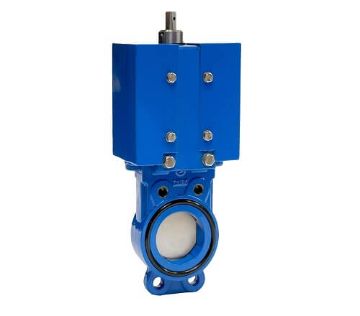

Шиберная задвижка (например, 30ч6бр) — компактная и дешёвая (на 30–40 % ниже клиновой), но герметичность — класс «В» (≤0,1 % DN), и при давлении выше 1,0 МПа возможны утечки. Она оправдана только в системах с низким давлением (PN6–PN10) и при отсутствии требований к полному отсечению.

Типичные ошибки при подборе:
– Игнорирование фактического перепада давления на задвижке: в водопроводах с насосом ΔP может достигать 1,6 МПа даже при PN16.
– Замена DN на «внутренний диаметр трубы»: для стальных труб ВГП DN150 соответствует внутреннему диаметру ~156 мм, а для ПЭ — 136 мм. При несоответствии возникает гидравлическое сужение.
– Неправильный выбор присоединения: межфланцевая задвижка на трубу с приварными фланцами по ГОСТ 12821 требует точного соблюдения межосевого расстояния (для DN150 — 200±1,5 мм).

Мы рекомендуем для водопроводов DN150 PN16 клиновые задвижки из стали 20Л с затвором из стали 20Х13 (ГОСТ 977), сальниковым уплотнением и редукторным приводом (передаточное число 20:1). Компания АГЛАНТ поставляет задвижки с протоколом испытаний на 1,5×PN и может оказать содействие в подборе под конкретную схему — включая расчёт усилия управления по формуле ЦКБА: M = 0,1 × DN × (d_шп/2) + 0,05 × ΔP × DN² (DN в дм, ΔP в МПа).

Классификация задвижек регламентируется ГОСТ 33257–2015 и включает три основных признака: форма затвора, способ герметизации и тип привода. По форме затвора выделяют:
– клиновые (одноклиновые, двухклиновые, упругоклиновые),
– параллельные (с одинарным или двойным затвором),
– шиберные (плоскодисковые и ножевые).
По способу герметизации — сальниковые, сильфонные, мембранные (последние два — для токсичных/агрессивных сред, по ГОСТ Р 57727-2017). По приводу — ручные, редукторные, электрические (ГОСТ Р 53480), пневматические, гидравлические.

Однако соответствие DN и PN — необходимое, но недостаточное условие для применимости задвижки. Запорная задвижка не подходит в следующих случаях:

• При необходимости регулирования расхода. Задвижки имеют ступенчатую регулировочную характеристику: при открытии 10–20 % поток резко возрастает, а при 80–90 % — возникает кавитация и вибрация. Это приводит к ускоренному износу седел — ресурс снижается в 5–7 раз. Для регулирования требуется клапан или запорно-регулирующая арматура.

• В системах с высокой цикличностью (более 100 циклов/сутки). Задвижки рассчитаны на ≤10⁴ циклов за срок службы (ГОСТ 33257, п. 5.7), тогда как клапаны — до 10⁵. Пример: в системе рециркуляции ГВС с частыми пусками насосов задвижка выходит из строя за 8–12 месяцев.

• При абразивных средах без специального исполнения. Обычная стальная задвижка в пульпопроводе с концентрацией твёрдых частиц >5 % изнашивается со скоростью 0,8 мм/мес по затвору (по данным ЦКБА). Требуются усиленные конструкции — с наплавкой WC-Co или керамическими вкладышами.

• При вакууме или разрежении ниже 0,08 МПа. Сальниковые уплотнения не обеспечивают герметичность наружу — возможен подсос воздуха, что критично для систем деаэрации. Здесь нужны сильфонные задвижки (ГОСТ Р 57727-2017, класс герметичности ВС-1).

• При монтаже на вертикальных участках без фиксации шпинделя. Под действием собственного веса затвора возможен самопроизвольный ход вниз — особенно в шиберных конструкциях. Требуется задвижка с тормозным устройством или электроприводом с электромагнитным тормозом.

Компания АГЛАНТ поставляет все типы задвижек для трубопроводов — от чугунных DN50 до стальных DN1400 — и может помочь в анализе условий эксплуатации. Мы стараемся выполнить подбор не по каталогу, а по реальным параметрам: состав среды, частота циклов, температурные колебания, доступность для обслуживания. При наличии схемы возможна оценка рисков несоответствия ещё на стадии проектирования.

Цена задвижек определяется не DN и PN, а совокупностью конструктивных, технологических и нормативных параметров. Разброс в 2–3 раза — норма для промышленной арматуры и обусловлен объективными факторами, а не «накруткой поставщика». Основные ценовые драйверы:

• Материал корпуса и затвора. Чугун СЧ20 (ГОСТ 1412) — базовый, дешёвый вариант. Замена на сталь 20Л (ГОСТ 977) увеличивает стоимость на 35–50 %, на нержавеющую сталь 12Х18Н10Т — на 120–180 %. Для агрессивных сред требуется хастеллой C-276 — цена растёт в 5–7 раз.

• Класс герметичности. По ГОСТ 57727 выделяют классы А (≤0,01 % DN), В (≤0,1 %), С (≤1 %). Достижение класса «А» требует прецизионной механической обработки седел (шероховатость Ra ≤0,8 мкм по ГОСТ 2789) и 100 %-ного испытания на плотность — это добавляет 15–25 % к стоимости.

• Тип привода. Ручная задвижка — минимальная цена. Редукторный привод (20:1) — +20–30 %. Электропривод с блоком управления и аварийным питанием — +150–250 %. Пневмопривод с позиционером — +200–300 %.

• Сертификация и документация. Арматура для Ростехнадзора (с протоколами по ГОСТ 356, ГОСТ 9548) дороже на 10–20 %. Требования API 600/API 602 или ISO 15848-1 (низкие fugitive emissions) увеличивают стоимость ещё на 25–40 %.

• Способ изготовления. Литые задвижки — дешевле, но при DN > 300 возможны раковины в массиве. Ковано-сварные (по СТО ЦКТИ 7.1-2006) — на 30–60 % дороже, но надёжнее при циклических нагрузках.

Пример: задвижка DN200 PN16.
– Базовая чугунная, шиберная, ручная, класс В — ~38 000 ₽.
– Стальная 20Л, клиновая, редуктор, класс А, паспорт Ростехнадзора — ~82 000 ₽.
– Нержавеющая 12Х18Н10Т, сильфонная, электропривод AUMA, сертификаты API 607/API 6FA — ~240 000 ₽.

Частая ошибка закупщиков — выбор по минимальной КП без анализа ТЗ. В итоге дешёвая задвижка выходит из строя за 6 месяцев, и совокупные затраты (замена, простой, монтаж) превышают стоимость надёжного аналога в 4–5 раз. Мы рекомендуем запрашивать у поставщика не только цену, но и техническое описание с указанием: материала по ГОСТ, класса герметичности, типа испытаний, срока службы (по ГОСТ Р 57727 — не менее 25 лет для стальных задвижек в воде). Компания АГЛАНТ предоставляет развёрнутые спецификации и может оказать содействие в сравнении ТЭО вариантов — в том числе с учётом стоимости жизненного цикла (LCC).

До 60 % отказов задвижек связаны не с заводским браком, а с нарушениями при монтаже и пусконаладке. Требования регламентируются ГОСТ 33257–2015 (п. 9.3), СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01–87) и методическими указаниями ЦКБА. Основные правила:

• Очистка трубопровода перед монтажом. Даже мелкие окалина или песчинки (≥0,5 мм) при закрытии заделываются между затвором и седлом, вызывая задиры. Обязательна продувка/промывка участка — давление ≥1,2×рабочее, выдержка ≥10 мин.

• Соосность фланцев. Допустимый перекос — не более 0,5 мм на 1 м длины (по ГОСТ 12815). При DN200 перекос >1 мм создаёт дополнительное усилие на шпинделе до 150 Н·м, что приводит к перекосу затвора и утечкам. Контроль — щупом или лазерным уровнем.

• Направление потока. У клиновых задвижек с упругим клином поток должен быть направлен к клину (стрелка на корпусе), иначе при закрытии клин не прижимается к сёдлам — герметичность падает до класса «С». У шиберных задвижек направление не регламентируется, но при обратном потоке увеличивается усилие открытия.

• Затяжка болтов. Выполняется крест-накрест в 3 приёма: 30 % → 60 % → 100 % от расчётного момента (по ГОСТ 34382). Для DN150 PN16 — 65±5 Н·м. Неравномерная затяжка вызывает деформацию корпуса и «закусывание» затвора.

Обкатка и наладка:
– Первое открывание/закрытие — только при давлении ≤0,3 МПа. Это позволяет «притереть» затвор без риска заклинивания.
– Для задвижек с электроприводом обязательна настройка конечных выключателей по *усилию*, а не по времени. Параметр «момент срабатывания» должен составлять 110–120 % от расчётного (например, 240 Н·м при расчёте 220 Н·м). Иначе при износе уплотнений привод будет «продавливать» затвор, вызывая пластическую деформацию.
– Проверка герметичности — по ГОСТ 57727: 1,1×PN, выдержка 2 мин на каждом седле. Утечка измеряется мерной ёмкостью или газоанализатором (для газа).

Типичная ошибка — «доведение» до герметичности многократными циклами при высоком давлении. Это приводит к выкрашиванию наплавки на сёдлах. Если утечка превышает норму — задвижку следует демонтировать и проверить на загрязнение или деформацию.

Компания АГЛАНТ поставляет задвижки с инструкцией по монтажу и может оказать содействие в организации пусконаладочных работ — включая выезд инженера с комплектом измерительных приборов (моментомёт, манометр класса 0,6, шаблоны соосности). Для крупных проектов мы стараемся выполнить предмонтажную подготовку: маркировку, комплектацию крепежом по ГОСТ 7817, упаковку с защитой от коррозии. Это снижает риски ошибок на площадке и сокращает сроки ввода в эксплуатацию.
