ТРУБА ПНД

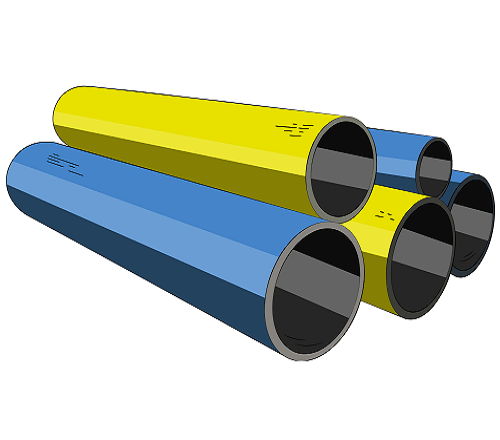

Труба ПНД (полиэтилен низкого давления) классифицируется по нескольким ключевым признакам: материалу (ПЭ80, ПЭ100, ПЭ100-RC), конструкции (гладкая, двустенная, гофрированная), цвету и назначению. Для напорных систем водоснабжения и газоснабжения применяются гладкие трубы ПНД из ПЭ100 с SDR от 11 до 26, соответствующие ГОСТ 18599-2018 и ISO 4427. Для безнапорной канализации и дренажа — двустенная труба ПНД с гладкой внутренней и гофрированной наружной стенкой, регламентируемая ГОСТ Р 54475-2011. Для защиты кабелей связи и электропитания — труба ПНД жесткая, часто черного цвета с продольной полосой, соответствующая требованиям ГОСТ 32126.1-2013.

Компания АГЛАНТ поставляет трубу ПНД ПЭ100 в диапазоне DN20–DN1200, включая гладкие напорные, двустенные канализационные и технические изделия. Мы рекомендуем выбирать марку ПЭ100 для систем с давлением выше 6 бар — она обеспечивает на 30% большую кольцевую жёсткость и устойчивость к медленному росту трещин по сравнению с ПЭ80. Для кабельной канализации достаточно ПЭ80, но при условии соблюдения глубины заложения и нагрузки от грунта.

Цвет также несёт функциональную нагрузку: труба ПНД черная с синей или жёлтой продольной полосой указывает на назначение — водоснабжение или газоснабжение соответственно. Отсутствие полосы допускается только для технических и дренажных линий. Использование «технической» трубы в питьевом водопроводе — грубое нарушение СанПиН 2.1.4.1074-01 и может привести к отказу при приёмке объекта.

Типичная ошибка — применение двустенной трубы в напорных системах. Такие изделия не рассчитаны на внутреннее давление и быстро разрушаются даже при 2–3 бар. Поэтому мы советуем всегда сверяться с проектной документацией и маркировкой на трубе. Это может помочь избежать аварий и дорогостоящего восстановления.

Маркировка трубы ПНД мм содержит ключевые параметры, необходимые для идентификации и подбора под проект. Стандартная надпись выглядит так: «ПЭ100 SDR17 ГОСТ 18599-2018 DN110×6,3 PN10». Расшифровка: ПЭ100 — марка полиэтилена, SDR17 — стандартное соотношение размеров (наружный диаметр / толщина стенки), DN110 — условный проход, 6,3 мм — фактическая толщина стенки, PN10 — номинальное давление (10 бар при 20°C). Все эти данные обязательны согласно ГОСТ 18599-2018 и должны быть нанесены через каждые 1–2 метра.

При выборе важно понимать, что труба ПНД мм указывает именно на наружный диаметр (например, 110 мм), а не внутренний. Это критично при стыковке с фитингами и металлическими участками. Компания АГЛАНТ поставляет трубы с точным соблюдением допусков по диаметру и толщине стенки (класс точности «В» по ГОСТ), что исключает проблемы при сварке.

Для расчёта допустимого давления используется формула: PN = 2·MRS / (SDR – 1), где MRS для ПЭ100 = 10 МПа. Например, при SDR17 получаем PN ≈ 12,5 бар, но с учётом коэффициента запаса по ГОСТ фактическое рабочее давление ограничено 10 бар. При повышении температуры давление корректируется коэффициентом C (ISO 13761): при +30°C C = 0,87 → P = 8,7 бар.

Ошибкой является игнорирование даты производства и номера партии в маркировке. Эти данные позволяют проследить происхождение сырья и подтвердить соответствие сертификату. Особенно это важно при закупке подрядчиками на стороне. Мы рекомендуем всегда требовать паспорт качества и сверять его с маркировкой на трубе. Это оказывает содействие в обеспечении надёжности системы на весь расчётный срок — до 50 лет.

Труба ПНД двустенная и гладкая принципиально различаются конструкцией, назначением и нормативным регулированием. Гладкая труба ПНД имеет сплошную стенку одинаковой толщины по всей окружности и предназначена для напорных систем: водоснабжения, газоснабжения, промышленных технологических линий. Она изготавливается из ПЭ80 или ПЭ100 и регламентируется ГОСТ 18599-2018.

Труба ПНД двустенная состоит из двух слоёв: гладкой внутренней стенки и гофрированной наружной. Такая конструкция обеспечивает высокую кольцевую жёсткость при минимальном расходе материала, но не предназначена для работы под внутренним давлением. Она применяется исключительно в безнапорных системах: ливневая канализация, дренаж, кабельные каналы. Норматив — ГОСТ Р 54475-2011, который устанавливает классы жёсткости (SN2, SN4, SN8).

Попытка использовать двустенную трубу в напорной системе — распространённая, но опасная ошибка. Даже при давлении 2–3 бар гофрированная стенка не выдерживает нагрузки и разрушается. Компания АГЛАНТ поставляет оба типа изделий, но чётко разделяет их по назначению. Мы рекомендуем использовать двустенную трубу только там, где требуется высокая устойчивость к внешним нагрузкам (например, под автодорогами), но отсутствует внутреннее давление.

Также важно учитывать условия монтажа: двустенная труба требует устройства песчаной подушки и обратной засыпки с уплотнением, иначе возможна деформация гофры. Для гладкой трубы такие требования менее строгие. Правильный выбор оказывает содействие в снижении затрат без ущерба для надёжности. Использование двустенной трубы вместо гладкой «для экономии» может привести к аварии уже на этапе гидроиспытаний.

Одной из самых частых ошибок при монтаже трубы ПНД под землёй является нарушение технологии подготовки траншеи. Дно должно быть ровным, без острых камней, корней и строительного мусора. В противном случае возможны точечные повреждения стенки, которые со временем приведут к разрыву. Мы рекомендуем устраивать песчаную подушку толщиной не менее 10–15 см, особенно на скальных или мерзлых грунтах.

Вторая ошибка — игнорирование температурных условий монтажа. При температуре ниже +5°C полиэтилен становится хрупким, и даже небольшое механическое воздействие может вызвать микротрещины. В таких условиях требуется предварительный прогрев труб перед сваркой. Наоборот, при температуре выше +35°C возможен провис трубы в траншее из-за снижения модуля упругости. Компания АГЛАНТ старается выполнить поставку изделий с инструкцией по монтажу, включающей рекомендации по температурному режиму и глубине заложения.

Третья ошибка — неправильная обратная засыпка. Засыпка должна выполняться послойно с уплотнением, но без использования тяжёлой техники непосредственно над трубой. Крупные камни и строительный мусор в засыпке могут повредить трубу при осадке грунта. Для участков под дорогами или в зонах с высокой нагрузкой рекомендуется использовать защитные кожухи или бетонные лотки.

Наконец, часто забывают о компенсации теплового расширения. Хотя коэффициент линейного расширения ПНД (0,2 мм/м·°C) ниже, чем у металла, при длинных участках (свыше 50 м) и перепаде температур более 20°C возможны значительные перемещения. Мы рекомендуем предусматривать компенсационные петли или использовать скользящие опоры. Эти меры могут помочь обеспечить надёжную эксплуатацию системы на весь расчётный срок — до 50 лет.
