СОЕДИНИТЕЛЬНАЯ МУФТА ДЛЯ ТРУБ ДРК.

Обжимная муфта для труб — это фланцевое или хомутовое соединение, обеспечивающее герметичность за счёт затяжки болтов и уплотнительных элементов (резиновых колец, прокладок), в отличие от сварного соединения, где герметичность достигается плавлением металла. Основное преимущество муфты — возможность монтажа без огневых работ, что критично во взрывоопасных зонах, на действующих сетях и в стеснённых условиях. Муфта соединительная ДРК (для ремонта и компенсации) особенно востребована при аварийном восстановлении трубопроводов, реконструкции и подключении ответвлений без остановки подачи теплоносителя.

Мы рекомендуем использовать муфту соединительную для труб металлических в следующих случаях: — при ремонте чугунных или старых стальных труб, где сварка невозможна; — при подключении к действующей магистрали без остановки; — в зонах с высокой сейсмичностью, где требуется компенсация перемещений; — при работе вблизи кабельных трасс, газопроводов или других коммуникаций, где запрещены сварочные работы. Согласно СП 36.13330.2022, такие соединения допускаются на трубопроводах III–IV категорий, если подтверждена их надёжность расчётами и испытаниями.

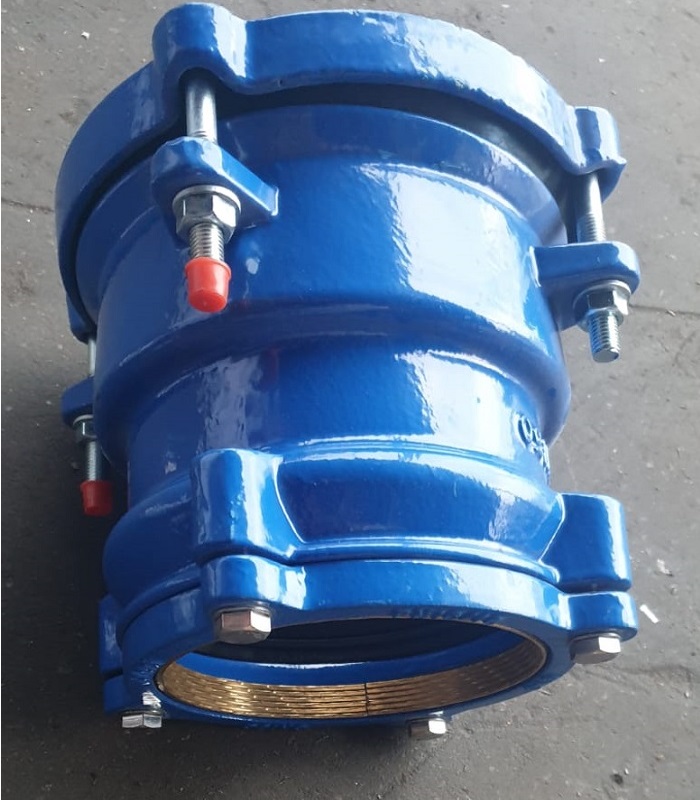

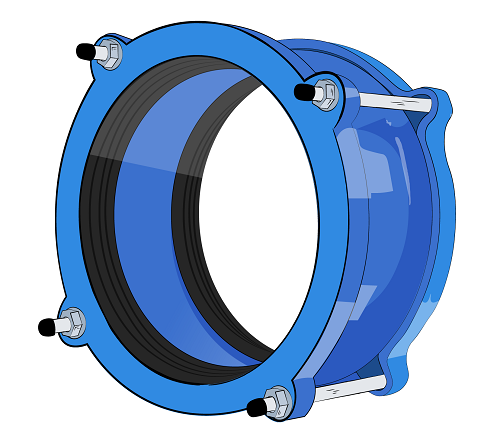

Муфта ДРК состоит из двух полукорпусов из чугуна или стали, уплотнительных колец из EPDM или NBR и комплекта болтов. При затяжке болтов корпус сжимает резиновые кольца, которые деформируются и плотно обжимают трубу, обеспечивая герметичность до 1,6 МПа. В отличие от сварки, здесь нет термического влияния на металл трубы, что исключает образование закалочных зон и снижение прочности.

Типичная ошибка — установка муфты на трубу с повреждённой поверхностью (ржавчина, вмятины). Это нарушает контакт с уплотнением и вызывает протечку. Мы всегда рекомендуем зачищать участок трубы до блеска и проверять овальность — отклонение не должно превышать 1 % от диаметра.

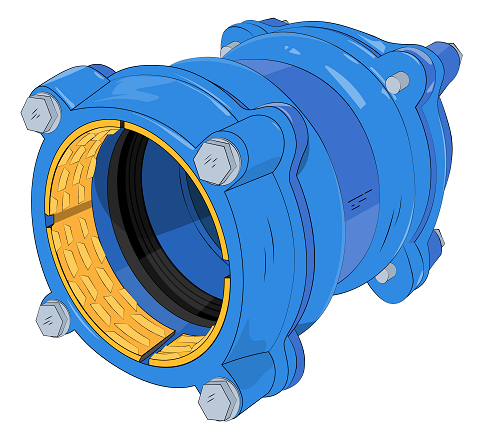

Компания АГЛАНТ поставляет муфты соединительные ДРК с сертификатами соответствия ТР ТС 032/2013 и протоколами гидроиспытаний. Мы стараемся выполнить подбор под конкретные условия: давление, температуру, тип трубы (сталь, чугун, ПНД). Это может помочь избежать простоев и снизить затраты на аварийные работы.

Выбор муфты соединительной для труб ДРК под чугунную трубу требует особого внимания к геометрии, материалу и совместимости уплотнений. Чугунные трубы (например, ВЧШГ по ГОСТ 9583-75) имеют большую шероховатость и овальность по сравнению со стальными, а также часто эксплуатируются в агрессивных средах (канализация, дренаж). Поэтому муфта ДРК чугунная должна иметь увеличенный допуск по внутреннему диаметру и уплотнительные кольца из маслобензостойкой резины (NBR) или EPDM, устойчивой к pH 4–10.

Согласно ГОСТ 33258-2017, муфты для чугунных труб должны выдерживать радиальное смещение до 5 мм и угловое — до 3°. Это особенно важно при замене участков в старых коллекторах, где оси труб не совпадают. Мы используем муфты с двойным уплотнением: первое кольцо — для герметичности, второе — как страховочное. При давлении до 1,0 МПа такая конструкция обеспечивает надёжность даже при частичном износе первого кольца.

Материал корпуса муфты ДРК чугунная — как правило, серый чугун СЧ20 или ВЧШГ, что исключает гальваническую коррозию при контакте с чугунной трубой. Болты изготавливаются из оцинкованной стали класса 8.8 с антикоррозионным покрытием по ГОСТ 9.307. Затяжка выполняется динамометрическим ключом с усилием, указанным в паспорте (обычно 40–60 Н·м для Ду 150).

Типичная ошибка — использование стальной муфты на чугунной трубе без диэлектрической прокладки. Это вызывает электрохимическую коррозию и разрушение трубы в течение 2–3 лет. Мы настоятельно рекомендуем применять только чугунные или композитные муфты для чугунных систем.

Компания АГЛАНТ может помочь в подборе муфты под любые типоразмеры чугунных труб (Ду 80–600). Мы оказываем содействие в согласовании решений с требованиями СП 32.13330.2018 (канализация) и РД 36-72-87. Это особенно важно при работе на объектах ЖКХ, где сроки ремонта ограничены, а надёжность — критична.

Использование муфты для соединения труб из разных материалов — стали и чугуна — возможно, но только при соблюдении ряда условий. Главная проблема — гальваническая коррозия, возникающая при контакте разнородных металлов в присутствии электролита (воды). Разность электродных потенциалов между сталью (−0,62 В) и чугуном (−0,56 В) составляет около 60 мВ, что достаточно для ускоренной коррозии стали в зоне контакта.

Мы рекомендуем применять муфту соединительную ДРК с диэлектрическими вкладышами из полиамида, текстолита или PTFE, которые разрывают электрическую цепь между трубами. Такие вкладыши устанавливаются между корпусом муфты и каждой из труб. Кроме того, уплотнительные кольца должны выступать за пределы торцов труб на 3–5 мм, чтобы исключить прямой контакт воды с металлом в зазоре.

Также важно учитывать разницу в коэффициентах линейного расширения: у стали — 12×10⁻⁶/°C, у чугуна — 10,4×10⁻⁶/°C. При перепаде температуры 100 °C разница в удлинении на 1 м составляет 0,16 мм — незначительна, но при больших диаметрах может вызвать перекос. Поэтому мы используем муфты с увеличенным зазором (до 3 мм) и гибкими уплотнениями.

Согласно РД 10-249-98, соединение разнородных материалов допускается только при давлении до 1,0 МПа и температуре до +80 °C. Для более жёстких условий требуется индивидуальный расчёт и согласование с эксплуатирующей организацией.

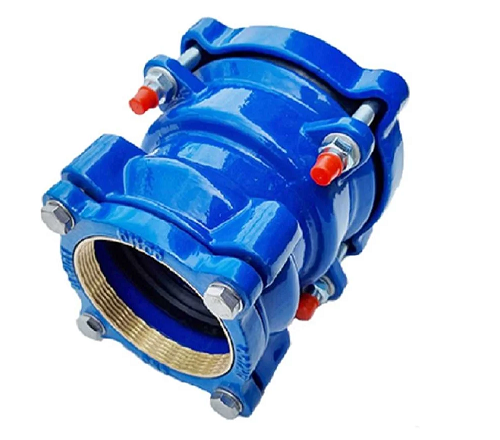

Компания АГЛАНТ поставляет специализированные переходные муфты ДРК с маркировкой «Ст/Ч» и комплектом диэлектрических элементов. Мы стараемся выполнить решения, которые окажут содействие в достижении срока службы не менее 15 лет даже в агрессивных условиях. Наши изделия проходят испытания на совместимость материалов по ГОСТ 9.048 и ГОСТ 9.308.

Применение муфт ДРК регулируется комплексом нормативных документов, в зависимости от типа трубопровода. Для тепловых сетей — СП 124.13330.2022 и РД 10-405-01; для водопровода и канализации — СП 32.13330.2018 и ГОСТ 33258-2017; для технологических трубопроводов — СП 36.13330.2022 и ГОСТ 32599-2014. Все эти документы допускают использование разъёмных соединений, если они подтверждены расчётами на прочность, герметичность и долговечность.

Для ввода в эксплуатацию муфты соединительной для труб ДРК необходимо предоставить: — сертификат соответствия на продукцию (по ТР ТС 032/2013 для оборудования, работающего под давлением); — паспорт изделия по ГОСТ 2.601 с указанием материала, давления, температуры и срока службы; — протокол гидравлических испытаний (1,5×Pраб); — данные о материале уплотнений (совместимость с рабочей средой по ГОСТ 25824); — акт освидетельствования скрытых работ с фотофиксацией монтажа. Без этих документов Ростехнадзор может отказать в приёмке объекта.

Особое внимание уделяется маркировке: на корпусе муфты ДРК чугунная должна быть указана информация о Ду, PN, материале, годе выпуска и номере партии. Мы наносим маркировку методом литья или лазерной гравировки — она сохраняется даже после покраски.

Типичная ошибка — использование муфт без сертификата или с просроченным сроком службы уплотнений. Резиновые кольца имеют ресурс 10–15 лет, после чего теряют эластичность. Мы рекомендуем заменять уплотнения при каждом вскрытии муфты.

Компания АГЛАНТ поставляет муфты соединительные для труб металлических с полным пакетом документов, включая протоколы испытаний конкретной партии. Мы можем помочь в подготовке технического обоснования для экспертизы промышленной безопасности. Это может помочь пройти проверку без замечаний и сократить время ввода объекта в эксплуатацию.
