ПОЖАРНЫЙ ГИДРАНТ

Проектирование, изготовление и монтаж пожарного гидранта регулируются комплексом нормативных документов, ключевым из которых является ГОСТ Р 53961-2010 «Гидранты пожарные подземные. Общие технические условия». Этот стандарт устанавливает требования к материалам, геометрии, герметичности, прочности и маркировке. Дополнительно применяются:

— СП 8.13130.2020 (актуализированная редакция СНиП 2.04.02-84): правила размещения гидрантов на территории — не далее 150 м от зданий, на расстоянии 5–10 м от проезжей части;

— ГОСТ 12.4.009-83: требования пожарной безопасности к средствам пожаротушения — в частности, минимальный расход воды через гидрант должен составлять не менее 10 л/с при давлении 0,1 МПа;

— ГОСТ 3634-99: технические условия на чугунные задвижки, которые часто используются в колодцах совместно с гидрантом.

Конструктивно гидрант состоит из корпуса, клапана, шпинделя и головки под рукав. По ГОСТ Р 53961-2010 допустимы два исполнения: с условным проходом Ду100 или Ду150. Время полного открывания не должно превышать 30 секунд, а усилие на маховике — 300 Н.

Типичная ошибка — установка гидранта без учёта глубины промерзания грунта. В регионах с tₘᵢₙ < –30 °C (Сибирь, Дальний Восток) нижняя часть корпуса должна находиться ниже глубины промерзания (до 2,5 м), иначе возможен разрыв чугуна при замерзании воды.

Мы рекомендуем при проектировании закладывать запас по глубине установки +0,3 м относительно нормативной глубины промерзания по СП 131.13330.

Компания АГЛАНТ поставляет гидрант пожарный подземный в полном соответствии с ГОСТ Р 53961-2010 и может оказать содействие в подборе под климатическую зону — включая комплектацию удлинённым шпинделем и защитным кожухом.

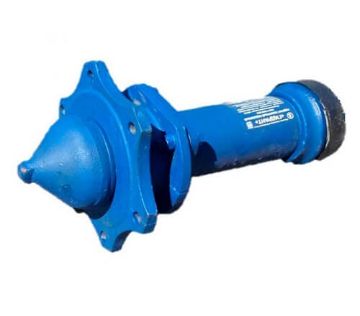

Гидрант пожарный чугунный (из ковкого чугуна КЧ 35-10 по ГОСТ 1215) — традиционное решение, применяемое более 70 лет. Преимущества: коррозионная стойкость в нейтральных грунтах, демпфирующие свойства (не боится ударных нагрузок), стоимость на 25–30% ниже стального аналога.

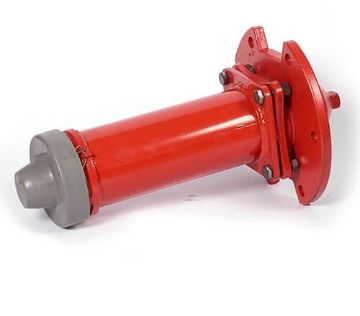

Гидрант пожарный стальной изготавливается из стали 20 или 09Г2С (ГОСТ 1050, ГОСТ 19281) и покрывается антикоррозионным составом (эпоксидная эмаль, полиэтиленовая оболочка). Преимущества: высокая прочность на разрыв (σв ≥ 410 МПа против 350 МПа у чугуна), устойчивость к вибрациям, возможность эксплуатации при давлении до 1,6 МПа.

Сравнение по ключевым параметрам:

— Срок службы в обычных условиях: чугун — 25–30 лет, сталь — 20–25 лет (при качественном покрытии);

— В агрессивных грунтах (pH < 5 или > 9, высокое содержание сульфатов): чугун корродирует со скоростью 0,15–0,2 мм/год, сталь с повреждённым покрытием — до 0,5 мм/год;

— Ударная вязкость: чугун хрупкий при t < –20 °C, сталь 09Г2С сохраняет пластичность до –40 °C.

Для районов с вечной мерзлотой, болотистых местностей или промышленных зон с кислыми почвами мы рекомендуем гидрант пожарный стальной с двухслойным покрытием: цинкование + эпоксидная эмаль по ГОСТ 9.307 и ГОСТ 9.104.

Типичная ошибка — установка чугунного гидранта вблизи химических предприятий без оценки состава грунта. Через 3–5 лет возможен сквозной износ корпуса и невозможность перекрытия потока.

Компания АГЛАНТ поставляет оба типа гидрантов и может помочь в выборе материала на основе данных инженерных изысканий. Для заказчиков, планирующих пожарные гидранты купить для сложных условий, мы предоставляем расчётный срок службы по методике ЦНИИЧМ.

Монтаж гидранта пожарного подземного — ответственный этап, регламентированный СП 8.13130.2020 и РД 36-62-84. Основные требования:

1. Глубина установки: верхняя часть корпуса должна находиться на 0,2–0,3 м ниже глубины промерзания грунта (по СП 131.13330). Например, в Москве (глубина промерзания 1,4 м) — на отметке –1,6…–1,7 м.

2. Колодец: диаметр ≥700 мм, дно — бетонное или щебёночное, с уклоном к дренажной трубе. Запрещено засыпать колодец строительным мусором.

3. Присоединение к трубопроводу: только фланцевое или через специальный тройник с ответной задвижкой. Резьбовые соединения недопустимы — они не выдерживают циклических нагрузок при открывании/закрывании.

4. Уплотнение: все стыки — только сантехническим льном + герметик на основе силикона (не кислотный!).

Типичные причины зимних отказов:

— Неполное закрытие после испытаний — вода остаётся в корпусе и замерзает;

— Отсутствие дренажа в колодце — скопление воды вокруг гидранта;

— Установка выше глубины промерзания — разрыв корпуса при t < –25 °C;

— Использование чугунного гидранта в районах с частыми температурными перепадами — микротрещины от термоударов.

Мы рекомендуем после монтажа провести гидравлические испытания при давлении 1,5×Ру (обычно 1,0 МПа) и обязательно выполнить продувку воздухом перед консервацией на зиму.

Компания АГЛАНТ может оказать содействие в подборе комплекта «гидрант + колодец + задвижка» и предоставить типовой узел присоединения по альбому 5.903-13 серии.

Пакет сопроводительной документации для пожарного гидранта регламентирован ГОСТ Р 53961-2010, ГОСТ 2.601 и ТР ТС 010/2011 (для объектов под надзором МЧС). Минимальный комплект включает:

— Паспорт изделия с указанием: Ду, Ру, тип (подземный), материал, ГОСТ Р 53961-2010, номер партии;

— Сертификат пожарной безопасности по ФЗ-123 (обязателен для всех средств пожаротушения);

— Протокол гидравлических испытаний (давление 1,5 МПа, выдержка 5 мин, отсутствие течи);

— Акт входного контроля (для чугуна — твёрдость HB ≤ 200, для стали — спектральный анализ).

Проверка перед вводом в эксплуатацию:

1. Визуальный осмотр: отсутствие трещин, раковин, следов коррозии. На чугуне допускаются поры диаметром ≤2 мм, но не более 3 шт. на 100 см².

2. Герметичность затвора: при давлении 1,0 МПа утечка не допускается (проверка по ГОСТ Р 53961, прил. Б).

3. Ход шпинделя: плавный, без заеданий, полное открывание — за ≤30 сек.

4. Маркировка: на корпусе должны быть выбиты: «ГП», Ду, год выпуска, товарный знак завода.

Типичная ошибка — приёмка без проверки герметичности под давлением. Даже небольшая утечка в колодце приводит к обледенению и невозможности доступа в зимний период.

Компания АГЛАНТ поставляет пожарные гидранты с полным пакетом документов, включая сертификат МЧС, и может помочь в организации приёмосдаточных испытаний на объекте. Тем, кто планирует пожарные гидранты купить для крупных проектов, мы рекомендуем заранее согласовать программу входного контроля.
