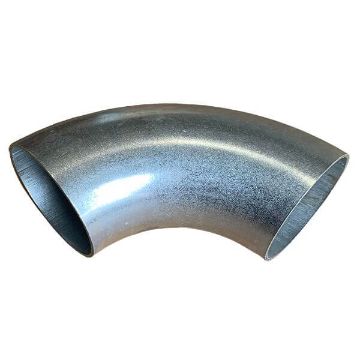

ОТВОД СТАЛЬНОЙ

Производство отводов стальных в России регулируется ГОСТ 17375-2001 (действующий), который заменил ГОСТ 17375-83. Этот стандарт распространяется на бесшовные и сварные отводы с углами 30°, 45°, 60°, 90° и 180°, применяемые в трубопроводах на номинальное давление до Ру 160 и температуру до +475 °C. В отличие от старой редакции, ГОСТ 17375-2001 унифицировал обозначения с EN 10253-2 и ISO 3419, ввёл строгую классификацию по радиусу изгиба (1D, 1.5D, 3D), а также уточнил допуски по овальности и толщине стенки.

Ключевые изменения:

— Введено обозначение типа: отвод стальной 1 — радиус изгиба R = 1×Ду (короткий), отвод стальной 2 — R = 1.5×Ду (средний), отвод стальной 3 — R = 3×Ду (длинный);

— Ужесточены требования к овальности: для Ду50–200 — не более 8% (вместо 10%);

— Чётко прописаны марки сталей: 20, 09Г2С, 12Х18Н10Т, 15Х1М1Ф и др. с ссылками на ГОСТ 1050, 19281, 5632;

— Требуется маркировка: Ду, Ру, марка стали, ГОСТ, номер плавки.

Типичная ошибка — использование отводов по ГОСТ 17375-83 в новых проектах без пересчёта гидравлического сопротивления. Например, при Ду100 отвод ГОСТ 1983 года может иметь внутренний радиус 80 мм, тогда как по актуальной редакции — строго 100 мм (1D) или 150 мм (1.5D). Это влияет на коэффициент местного сопротивления ζ: для R=1D — ζ ≈ 0,25, для R=1.5D — ζ ≈ 0,15.

Мы рекомендуем при проектировании всегда указывать не только «отвод стальной Ду», но и угол, радиус (например, отвод стальной 45 с R=1.5×Ду) и стандарт — это исключает подмену на несоответствующее изделие.

Компания АГЛАНТ поставляет отводы стальные Ду от 15 до 1400 мм в строгом соответствии с ГОСТ отводы стальные 2001, включая изделия из отвод стальной ст 20 и легированных марок. Мы стараемся выполнять подбор с учётом не только геометрии, но и условий эксплуатации — в том числе с расчётом по ГОСТ 32382-2013.

Выбор радиуса изгиба — ключевой параметр при подборе отвода стального приварного. По ГОСТ 17375-2001 выделяют три основных типа: отвод стальной 1 (R = 1×Ду), отвод стальной 2 (R = 1.5×Ду) и длинные отводы (R = 3×Ду и более). Каждый тип имеет свои преимущества и ограничения.

Короткие отводы (1D):

— Компактны — экономят пространство в стеснённых условиях (например, в насосных станциях);

— Но создают повышенное гидравлическое сопротивление: ζ ≈ 0,25–0,35 для Ду100–300;

— Повышенный износ при абразивных средах — из-за резкого изменения направления потока;

— Не рекомендованы для систем с пульсацией давления (компрессоры, насосы) — из-за концентрации напряжений.

Средние отводы (1.5D):

— Оптимальный баланс между компактностью и гидравликой: ζ ≈ 0,12–0,18;

— Рекомендованы по СП 70.13330 для большинства технологических линий;

— Снижают вибрацию и эрозию — особенно при скорости потока >2 м/с.

Длинные отводы (3D+):

— Используются в магистральных трубопроводах, компрессорных и криогенных системах;

— ζ ≈ 0,05–0,08 — минимальные потери давления;

— Требуют значительного монтажного пространства.

Практический расчёт: для Ду200, V = 3 м/с, L = 10 м после отвода — потери давления:

— При R=1D: ΔP ≈ 0,18 МПа;

— При R=1.5D: ΔP ≈ 0,11 МПа;

— Экономия энергии на перекачку — до 15% при переходе на 1.5D.

Типичная ошибка — замена 1.5D на 1D «для ускорения монтажа». Это может привести к перегрузке насоса или снижению производительности системы.

Компания АГЛАНТ поставляет отводы всех радиусов и может оказать содействие в гидравлическом расчёте. Тем, кто планирует купить отводы стальные, мы рекомендуем заранее согласовать не только Ду и угол, но и радиус — особенно если речь идёт о цена отводы стальные 90 с высоким напором.

Марка стали определяет коррозионную стойкость, прочность и свариваемость отвода стального. Основные марки по ГОСТ 17375-2001:

— Сталь 20 (ГОСТ 1050): σв ≥ 410 МПа, δ ≥ 25%, KCU ≥ 29 Дж/см² при –20 °C. Наиболее востребована для воды, пара, воздуха при t ≤ +300 °C. Недостаток — склонность к графитизации при длительной работе выше +350 °C.

— Сталь 09Г2С (ГОСТ 19281): σв ≥ 490 МПа, KCU ≥ 40 Дж/см² при –40 °C. Рекомендуется для наружных сетей в Сибири, ДВ, а также для ответственных участков с вибрацией.

— Сталь 12Х18Н10Т (ГОСТ 5632): аустенитная нержавеющая. Применяется в агрессивных средах — кислоты, щёлочи, морская вода. Обязательно требует стабилизирующего отжига для предотвращения межкристаллитной коррозии (МКК).

Критическая ошибка — установка отвод стальной ст 20 в системе с pH < 4 или > 10 без защиты. Скорость коррозии превышает 0,15 мм/год, что недопустимо по ГОСТ 32382-2013 (п. 5.7).

Практический пример: отвод Ду150 в линии фосфорной кислоты (10%, t = 60 °C):

— Сталь 20: ресурс — 8–12 месяцев;

— 12Х18Н10Т: ресурс — 7–10 лет;

— Стоимость: на 200–250% выше, но TCO (total cost of ownership) — ниже в 3–4 раза.

Для особо агрессивных сред (плавиковая кислота, хлор) используются композитные решения: стальной отвод с внутренним вкладышем из ПТФЭ или PVDF.

Мы рекомендуем при выборе учитывать не только отводы стальные цена, но и совокупную стоимость владения. Подтверждение качества стали — сертификат по ГОСТ Р с протоколами по ГОСТ 18895 (химсостав) и ГОСТ 1497 (механика).

Компания АГЛАНТ поставляет отводы для стальных труб из всех указанных марок и может помочь в подборе под конкретную среду — в том числе с привлечением данных по химической совместимости.

Сварка отвода стального приварного — ответственный этап, так как изгибная зона подвержена концентрации напряжений. По РД 36-62-84 и ГОСТ 16037-2019 основные требования:

1. Подготовка кромок: угол разделки — 30–35°, притупление — 1,0–1,5 мм. Ошибка: притупление >2 мм — вызывает непровар корня.

2. Предварительный подогрев: для сталей 09Г2С и толщине >16 мм — до +100…+150 °C. Без подогрева в зоне термического влияния (ЗТВ) образуются закалочные структуры, снижающие KCV до 10–15 Дж/см².

3. Послесварочная термообработка: для ответственных линий (I–II категории) — высокий отпуск (600–650 °C, 2–4 ч) для снятия остаточных напряжений.

4. Сварочные материалы: для стали 20 — электроды УОНИ-13/45, для 09Г2С — УОНИ-13/55, для нержавеющих — ЦЛ-11.

Типичные причины отказов:

— Непровар корня — 52% случаев по данным ЦКБА;

— Трещины в ЗТВ — из-за отсутствия подогрева;

— Деформация отвода — из-за неправильной последовательности наложения валиков (рекомендуется «от центра к краям»).

Мы рекомендуем обязательный контроль качества:

— Визуальный и измерительный — по ГОСТ 32569;

— Капиллярный — по ГОСТ 18452 (для выявления поверхностных трещин);

— Радиографический или УЗК — по ГОСТ 7512 / ГОСТ 23074 (для Ду ≥ 100 или Ру ≥ 16).

Компания АГЛАНТ поставляет отвод стальной Ду с сертификатами по ГОСТ Р и EN 10204-3.1, включая данные по термообработке. Мы можем оказать содействие в подборе режимов сварки и рекомендаций по контролю — особенно при монтаже в полевых условиях.

Пакет сопроводительной документации для отвода стального регламентирован ГОСТ 2.601, ГОСТ Р и ТР ТС 010/2011. Минимальный комплект включает:

— Паспорт изделия с указанием: Ду, угол (например, 90°), радиус (1D, 1.5D), марка стали, стандарт (ГОСТ отводы стальные 2001), номер плавки;

— Сертификат качества по ГОСТ Р с протоколами: химический состав (ГОСТ 18895), механические свойства (ГОСТ 1497), ударная вязкость (ГОСТ 9454);

— Сертификат EN 10204-3.1 (при экспорте) или 3.2 (если требуется независимый контроль);

— Акт гидравлических испытаний (1,5 × Ру, 5 мин, без течи).

Входной контроль перед монтажом:

1. Визуальный осмотр: отсутствие трещин, закатов, следов коррозии. Допускаются не более 2 рисок длиной ≤3 мм и глубиной ≤0,1 мм.

2. Геометрический контроль: Ду (±1%), радиус изгиба (±2%), овальность (≤8% для Ду ≤ 200), толщина стенки (–0/+10%).

3. Маркировка: по ГОСТ 17375-2001 на наружной поверхности должны быть выбиты: Ду, угол, сталь, ГОСТ, плавка.

4. При сомнениях — спектральный анализ (XRF) и измерение твёрдости (HB ≤ 220 для стали 20).

Типичная ошибка — монтаж без проверки радиуса. Отвод с R=1D вместо R=1.5D увеличивает потери давления на 40–60%, что может нарушить гидравлический баланс всей системы.

Компания АГЛАНТ поставляет отводы стальные Ду от 15 до 1400 мм с полным пакетом документации и цена отводы стальные 90 указывается с учётом марки стали и радиуса. Мы стараемся выполнять контроль на этапе отгрузки и можем оказать содействие в организации входного контроля на объекте — в том числе выездом специалиста. Тем, кто планирует купить отводы стальные, рекомендуем заранее согласовать перечень требуемых протоколов, особенно для объектов Ростехнадзора.
