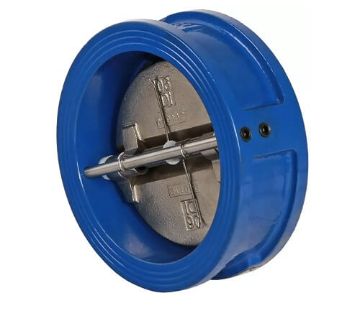

КЛАПАН ОБРАТНЫЙ МЕЖФЛАНЦЕВЫЙ

Клапан обратный межфланцевый — это современный тип запорной арматуры, разработанный для автоматического предотвращения обратного тока рабочей среды в трубопроводных системах. Его ключевая особенность — компактная конструкция без собственных фланцев: изделие устанавливается между двумя фланцами трубопровода и зажимается болтами, проходящими через весь узел. Такое исполнение делает его незаменимым решением в условиях ограниченного пространства, где стандартные фланцевые клапаны были бы слишком громоздкими или неудобными для обслуживания. В компании «АГЛАНТ» мы предлагаем высококачественные обратные клапаны межфланцевого типа, соответствующие требованиям ГОСТ Р 57638-2017, международным стандартам ISO 5208 (испытания на герметичность), API 598 и DIN 3352, что гарантирует их надёжность, долговечность и соответствие нормативам безопасности при эксплуатации в промышленных, коммунальных и инженерных сетях.

Основное назначение клапана обратный межфланцевый — защита оборудования от реверсивного потока жидкости или газа, который может возникнуть при остановке насосов, аварийном отключении или перепадах давления. Это особенно важно в системах водоснабжения, теплоснабжения, канализации, пожаротушения и технологических линиях на промышленных предприятиях. Например, на насосных станциях такой клапан предотвращает опорожнение всасывающего трубопровода после выключения оборудования, сохраняя «столб» воды и исключая необходимость повторного заполнения и развоздушивания системы. Это не только повышает эффективность работы насосов, но и защищает их от сухого хода и преждевременного износа.

Одним из важнейших параметров при выборе является условный диаметр, обозначаемый как Ду (в России) или DN (международное обозначение). Клапан обратный межфланцевый Ду выпускается в широком диапазоне — от DN50 до DN600 и более. Малые диаметры (DN50–DN100) применяются в распределительных узлах, вводах в здания и насосных агрегатах повышения давления, тогда как крупные (DN200–DN400) используются в магистральных теплотрассах, водоводах и промышленных трубопроводах. Правильный подбор диаметра критически важен: слишком узкий клапан увеличивает гидравлическое сопротивление, вызывает шум и вибрацию, а слишком широкий — может не открываться полностью при низком расходе, снижая эффективность защиты.

Материал корпуса играет определяющую роль в долговечности арматуры. Наиболее распространённый вариант — чугунный клапан обратный межфланцевый, изготовленный из серого чугуна марки СЧ25 по ГОСТ 1412-85. Этот материал сочетает высокую прочность, коррозионную стойкость и способность гасить вибрации, что особенно ценно в насосных системах с пульсирующими потоками. Для агрессивных сред или высоких температур применяются стальные аналоги, но в большинстве случаев чугун остаётся оптимальным выбором по соотношению «цена – качество – срок службы». Уплотнения изготавливаются из EPDM, NBR, PTFE или бронзы, в зависимости от характеристик рабочей среды. Все материалы, используемые в продукции «АГЛАНТ», проходят сертификацию по ТР ТС 010/2011 и имеют паспорта качества.

Конструктивно большинство межфланцевых обратных клапанов — поворотные (лепестковые). Затвор представляет собой диск, вращающийся вокруг горизонтальной оси. При прямом потоке он открывается, обеспечивая минимальное гидравлическое сопротивление, а при снижении давления — закрывается под действием пружины и собственного веса. Такие модели известны как клапан обратный поворотный межфланцевый. Они менее чувствительны к загрязнению среды по сравнению с подъёмными аналогами, что делает их идеальными для систем с нестабильным качеством воды, например, в старых городских сетях или на поверхностных водозаборах.

По данным исследований НИИ Сантехники и ЦНИИПромарматуры, правильная установка обратных клапанов позволяет снизить аварийность в инженерных системах на 30–40%. При этом срок службы качественного клапана межфланцевого при соблюдении условий эксплуатации составляет 20–25 лет. Мы рекомендуем проводить плановый осмотр раз в 2–3 года, включающий проверку подвижности затвора, состояния уплотнений и герметичности соединений.

В «АГЛАНТ» вы можете приобрести клапан обратный межфланцевый любого типоразмера и модификации — от базовых моделей до изделий с антикоррозионным покрытием, усиленными пружинами и демпферами для плавного закрытия. Мы сотрудничаем с ведущими производителями России, Беларуси и Европы, гарантируя соответствие всех изделий действующим стандартам. Наши специалисты помогут подобрать оптимальное решение под ваш проект, предоставят техническую документацию и организуют доставку по всей территории РФ и СНГ.

Клапан обратный чугунный межфланцевый — это один из самых востребованных видов запорной арматуры в сфере коммунального хозяйства, энергетики и промышленности. Его популярность обусловлена уникальным сочетанием технических характеристик, экономичности и долговечности, что делает его практически универсальным решением для защиты трубопроводных систем от обратного потока. В компании «АГЛАНТ» мы регулярно сталкиваемся с запросами именно на этот тип арматуры, и неслучайно: именно чугунные межфланцевые клапаны стали эталоном надёжности для тысяч объектов по всей стране.

Основное отличие от других типов арматуры — конструкция. В отличие от фланцевых клапанов, которые имеют собственные фланцы и крепятся болтами к каждому, межфланцевый клапан устанавливается между двумя фланцами трубопровода и зажимается общими болтами. Это позволяет значительно сократить длину монтажного узла, массу конструкции и общие затраты на монтаж. По данным исследований, проведённых ЦНИИПромарматурой, использование межфланцевых моделей снижает металлоёмкость узла на 30–40% по сравнению с фланцевыми аналогами, что особенно важно при масштабных проектах.

Материал корпуса — серый чугун СЧ25 (по ГОСТ 1412-85) — обеспечивает высокую прочность, устойчивость к ударным нагрузкам и коррозии. Чугун обладает естественной способностью образовывать защитный оксидный слой при контакте с водой, что предотвращает активное разрушение внутренних поверхностей. Исследования НИИ Сантехники подтверждают, что при температуре до +200°C и давлении до 16 бар чугунные клапаны сохраняют герметичность и функциональность более 25 лет, что делает их идеальными для систем центрального теплоснабжения и водоснабжения.

Ещё одно преимущество — устойчивость к загрязнению среды. Большинство моделей являются поворотными (клапан обратный поворотный межфланцевый), то есть имеют дисковый затвор, вращающийся вокруг оси. Такая конструкция не имеет сложных направляющих, как у подъёмных клапанов, поэтому менее склонна к заклиниванию при наличии песка, окалины или других механических примесей. Это критически важно для систем с нестабильным качеством воды — например, в старых городских сетях или на насосных станциях, забирающих воду из открытых источников.

Клапан обратный межфланцевый рассчитан на номинальное давление PN16 (Ру16) и работает в широком диапазоне диаметров — от DN50 до DN600. Он устанавливается на выходе из насосов, перед теплообменниками, на перемычках между контурами, обеспечивая защиту от гидроударов, опорожнения трубопровода и повреждения оборудования. Также востребован в системах пожаротушения, где любая задержка в срабатывании может привести к трагическим последствиям.

При монтаже важно соблюдать направление потока (стрелка на корпусе), обеспечить прямой участок трубы перед клапаном и равномерно затягивать болты. Мы рекомендуем использовать прокладки из EPDM или PTFE, особенно в системах с агрессивными средами.

В «АГЛАНТ» мы поставляем только сертифицированные клапаны, прошедшие все необходимые испытания. Наши специалисты помогут подобрать изделие под ваш диаметр, условия эксплуатации и бюджет. Мы гарантируем наличие на складе, оперативную доставку и техническую поддержку на всех этапах.

Правильный выбор и монтаж клапана межфланцевый — это залог стабильной и безопасной работы всей трубопроводной системы. В компании «АГЛАНТ» мы уделяем особое внимание консультационной поддержке, поскольку даже самая качественная арматура может выйти из строя при неправильной установке или несоответствии параметрам сети. Первое, что нужно определить — назначение клапана: будет ли он использоваться как обратный, запорный или регулирующий элемент. Чаще всего требуется клапан обратный межфланцевый — он защищает насосы, котлы и другие устройства от реверсивного потока.

Выбор начинается с определения технических параметров: диаметра (Ду или DN), номинального давления (PN10, PN16), температуры и химического состава среды. Например, для теплосети с давлением 1,2 МПа подойдёт клапан обратный чугунный межфланцевый PN16 DN150. Важно, чтобы все характеристики соответствовали проектным данным. Использование изделия с заниженным PN может привести к разрушению, а с завышенным — к неоправданному удорожанию.

При монтаже соблюдайте направление потока — стрелка на корпусе должна совпадать с движением среды. Установка «вспять» сделает клапан неработоспособным. Перед монтажом очистите трубопровод от грязи. Используйте качественные прокладки (EPDM, PTFE) и равномерно затягивайте болты крест-накрест. Не передавайте нагрузку от труб на корпус — используйте опоры.

Убедитесь, что перед клапаном есть прямой участок трубы длиной 5–10 диаметров. После установки проведите гидравлические испытания при 1,5×PN. Все клапаны, поставляемые «АГЛАНТ», прошли заводские испытания и имеют паспорта. Мы поможем подобрать, доставить и внедрить арматуру, которая прослужит десятилетия.
