КЛАПАН ОБРАТНЫЙ ФЛАНЦЕВЫЙ

Клапан обратный фланцевый — это один из ключевых элементов запорной арматуры, предназначенных для автоматического предотвращения обратного тока рабочей среды в трубопроводных системах. Его основное назначение — обеспечить одностороннее движение жидкости или газа, защищая оборудование от повреждений, вызванных реверсивным потоком, гидравлическими ударами и опорожнением трубопровода. В компании «АГЛАНТ» мы поставляем высококачественные обратные клапаны фланцевые, соответствующие строгим требованиям ГОСТ Р 57638-2017, международным стандартам ISO 5208 (испытания на герметичность), API 598 и DIN 3352, что делает их надёжным решением для объектов энергетики, ЖКХ, промышленности и водоснабжения.

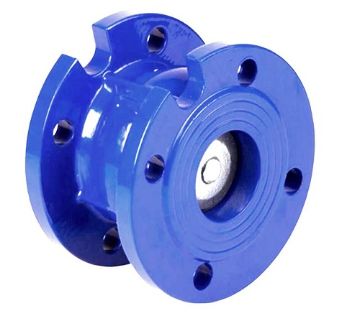

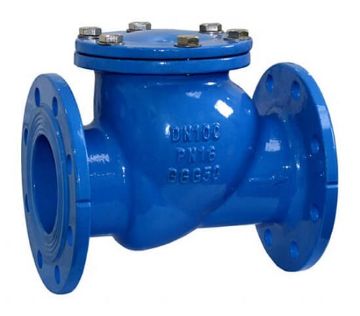

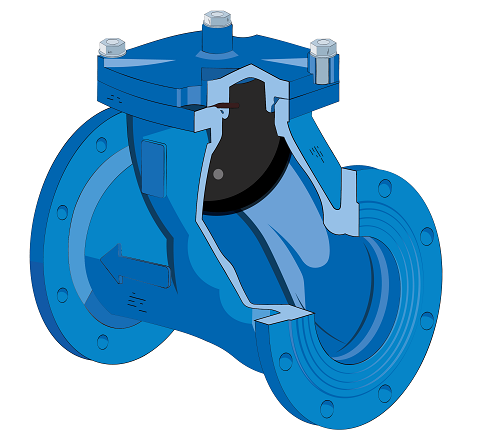

Конструктивно клапан обратный фланцевый состоит из чугунного или стального корпуса с двумя фланцами по концам, внутреннего затвора (тарельчатого, лепесткового или подъёмного типа) и уплотнительных элементов. Фланцевое соединение обеспечивает высокую герметичность, устойчивость к вибрациям и возможность быстрого демонтажа для технического обслуживания. Такой тип арматуры особенно востребован в системах, где требуется регулярный контроль состояния узлов — например, на насосных станциях, в тепловых пунктах, котельных и распределительных коллекторах.

Одним из наиболее распространённых вариантов является клапан обратный фланцевый Ру16 (или PN16), рассчитанный на номинальное давление до 1,6 МПа (16 бар). Этот параметр делает его идеальным выбором для большинства систем централизованного отопления, водоснабжения и технологических трубопроводов на промышленных предприятиях. Также востребованы модели с классом давления PN10 (Ру10), которые применяются в сетях с меньшим напором, например, в дренажных системах, насосных узлах повышения давления в жилых зданиях и локальных инженерных коммуникациях. Выбор между Ру16 и PN10 зависит от проектных характеристик системы, и мы всегда рекомендуем ориентироваться на данные гидравлического расчёта, чтобы избежать перегрузки арматуры или неоправданного завышения стоимости.

Ещё один важный параметр — условный диаметр, обозначаемый как Ду (в России) или DN (международное обозначение). Клапан обратный фланцевый Ду может варьироваться от 50 мм до 600 мм и более. Например, для магистральных теплосетей используются изделия DN200–DN400, тогда как для вводов в здания или ответвлений — DN50, DN80, DN100. Правильный подбор диаметра критически важен: слишком узкий клапан создаст избыточное гидравлическое сопротивление, увеличит энергозатраты насосов и может стать причиной шума и вибрации; слишком широкий — не будет полностью открываться при низком расходе, что снижает эффективность защиты.

Материал корпуса также играет ключевую роль. Наиболее распространены чугунные клапаны (СЧ25 по ГОСТ 1412-85), которые сочетают прочность, коррозионную стойкость и доступную цену. Для агрессивных сред или высоких температур применяются стальные аналоги (например, из стали 20Л по ГОСТ 977-88). Уплотнения изготавливаются из EPDM, NBR, PTFE или резины на основе бутилкаучука — выбор зависит от химической совместимости с рабочей средой. Все материалы, используемые в продукции, поставляемой «АГЛАНТ», проходят сертификацию по ТР ТС 010/2011 и имеют паспорта качества.

Области применения обратного клапана фланцевого чрезвычайно широки. В системах водоснабжения он предотвращает опорожнение труб после остановки насоса, сохраняя всасывающий столб и исключая необходимость повторного заполнения. В тепловых сетях такой клапан защищает теплообменники и котлы от обратного движения теплоносителя, что особенно важно при аварийном отключении. В канализационных насосных станциях он предотвращает возврат стоков в приёмный резервуар, минимизируя риск переполнения и загрязнения окружающей среды.

Согласно исследованиям НИИ Сантехники и ЦНИИПромарматуры, правильная установка обратных клапанов позволяет снизить аварийность в инженерных системах на 35–40%. При этом долговечность таких изделий при соблюдении условий эксплуатации составляет 20–25 лет. Мы рекомендуем проводить плановый осмотр раз в 2–3 года, включающий проверку подвижности затвора, состояния уплотнений и герметичности фланцевых соединений.

В «АГЛАНТ» вы можете приобрести клапан обратный фланцевый любого типоразмера — от DN50 PN10 до DN600 PN16, включая модификации с антикоррозионным покрытием, усиленными пружинами и демпферами для плавного закрытия. Мы сотрудничаем с ведущими производителями России, Беларуси и Европы, гарантируя соответствие всех изделий действующим нормативам. Наши специалисты помогут подобрать оптимальное решение под ваш проект, предоставят техническую документацию и организуют доставку по всей территории РФ и СНГ.

Клапан обратный фланцевый Ру16 (или PN16) занимает особое место среди запорной арматуры благодаря своей универсальности, надёжности и широкому применению в инженерных системах. Обозначение «Ру16» указывает на номинальное давление 1,6 МПа (16 бар), что делает данный тип клапана оптимальным решением для большинства промышленных и коммунальных объектов, где рабочее давление не превышает этот порог. В компании «АГЛАНТ» мы считаем, что понимание технических особенностей и преимуществ именно этой категории арматуры позволяет заказчикам принимать обоснованные решения при проектировании и модернизации трубопроводных сетей.

Основное преимущество клапана обратный фланцевый Ру16 — его способность выдерживать значительные нагрузки при относительно невысокой стоимости. По сравнению с арматурой класса PN25 или PN40, он более доступен, но при этом полностью соответствует требованиям безопасности для систем отопления, водоснабжения и технологических линий. Корпус таких клапанов чаще всего изготавливается из серого чугуна СЧ25 (по ГОСТ 1412-85), который обладает высокой прочностью на сжатие, хорошей износостойкостью и устойчивостью к коррозии в условиях контакта с водой и паром. Стальные модификации (из сталей 20Л, 25Л) применяются в более сложных условиях — при повышенных температурах или в агрессивных средах.

Фланцевое исполнение обеспечивает надёжное и долговечное соединение, соответствующее ГОСТ 12820-80 и DIN 2501. Это позволяет легко интегрировать клапан в существующие сети, обеспечивая герметичность даже при вибрациях и циклических нагрузках. В отличие от межфланцевых или муфтовых аналогов, фланцевые модели проще в обслуживании: их можно быстро демонтировать без разрезки трубопровода, что особенно важно на крупных объектах с плотным графиком эксплуатации.

Клапан обратный фланцевый Ру 16 (запись с пробелом также встречается в технической документации) широко используется в системах центрального теплоснабжения, где давление в подающем трубопроводе может достигать 12–15 бар. Он устанавливается на выходе из насосов, перед теплообменниками и на перемычках между контурами, предотвращая обратное движение горячего теплоносителя. Это не только защищает оборудование, но и снижает энергопотребление, поскольку исключаются паразитные перетоки.

Ещё одно преимущество — универсальность по диаметрам. Клапан обратный фланцевый Ду выпускается в диапазоне от 50 до 600 мм, что позволяет использовать его как в магистральных сетях, так и в распределительных узлах. Например, DN100 PN16 — типичный выбор для вводов в многоквартирные дома, а DN300 PN16 — для межквартальных теплотрасс. Мы рекомендуем при подборе учитывать не только диаметр, но и направление потока, которое обязательно должно совпадать со стрелкой на корпусе.

По сравнению с моделями PN10, клапаны Ру16 обладают усиленным корпусом, более толстыми фланцами и повышенной прочностью сварных швов (в случае стальных изделий). Это делает их более устойчивыми к гидроударам — частому явлению в системах с мощными насосами. Исследования, проведённые ЦНИИПромарматурой, показывают, что клапаны PN16 выдерживают до 10 000 циклов открытия-закрытия без потери герметичности, что подтверждает их долговечность.

Важно отметить, что при выборе между PN10 и PN16 необходимо руководствоваться проектной документацией. Использование клапана с заниженным классом давления может привести к разрушению корпуса и аварии. В то же время установка PN16 в системе с давлением 6–8 бар допустима и даже рекомендуется с точки зрения запаса прочности.

В «АГЛАНТ» мы поставляем только сертифицированные клапаны, прошедшие гидравлические испытания при 1,5×PN (т.е. 24 бара для PN16) и проверку на герметичность по классу А (ГОСТ 9544-2014). Каждое изделие имеет маркировку, паспорт и протокол испытаний. Мы предлагаем как стандартные, так и модифицированные версии — с антикоррозионным покрытием, тефлоновыми уплотнениями, механизмами плавного закрытия для снижения шума и ударных нагрузок.

Таким образом, клапан обратный фланцевый Ру16 — это эталон надёжности, сочетающий техническое совершенство, соответствие нормативам и экономическую целесообразность. Его популярность обусловлена именно этим балансом, что делает его незаменимым элементом современной инфраструктуры.

Правильный подбор и монтаж обратного клапана фланцевого PN10 или PN16 — это комплексная задача, требующая учёта множества факторов: от параметров системы до условий эксплуатации. В компании «АГЛАНТ» мы часто сталкиваемся с ситуациями, когда даже высококачественная арматура выходит из строя из-за ошибок на этапе проектирования или установки. Поэтому мы подробно разберём ключевые аспекты, которые необходимо учитывать при выборе и монтаже, чтобы обеспечить долговечность и безопасность всей системы.

Первый шаг — определение рабочих параметров. Обратный клапан фланцевый PN10 рассчитан на давление до 10 бар и чаще используется в системах водоснабжения, дренажа, насосных станциях повышения давления в жилых зданиях. Модели PN16 (Ру16) подходят для более нагруженных сетей — теплоснабжения, промышленных технологических линий, магистральных трубопроводов. Превышение допустимого давления приводит к деформации корпуса, утечкам и авариям. Мы настоятельно рекомендуем ориентироваться на проектные данные и проводить гидравлический расчёт перед закупкой.

Следующий параметр — условный проход (Ду или DN). Диаметр клапана должен точно соответствовать диаметру трубопровода. Например, если труба имеет DN100, то и клапан должен быть DN100 PN16. Несоответствие вызывает турбулентность, увеличивает гидравлическое сопротивление и снижает эффективность системы. Мы предлагаем широкий ассортимент: от DN50 до DN600, включая переходные модели при необходимости.

Материал — ещё один критически важный фактор. Для систем с водой и паром до +200°C подойдут чугунные клапаны (СЧ25). Для агрессивных сред — стальные или с уплотнениями из PTFE. Убедитесь, что уплотнительные кольца совместимы с рабочей средой: например, EPDM не подходит для масел, а NBR — для хлорированной воды.

При монтаже соблюдайте направление потока — стрелка на корпусе должна совпадать с движением среды. Установка «вспять» сделает клапан бесполезным. Перед монтажом очистите трубопровод от грязи и сварочной окалины — абразивные частицы могут повредить уплотнения. Используйте качественные прокладки (паронит, EPDM) и равномерно затягивайте болты крест-накрест, чтобы избежать перекоса фланцев.

Убедитесь, что клапан установлен на прямом участке трубы, без изгибов в радиусе 5–10 диаметров до и после. Это стабилизирует поток и предотвращает вибрации. Не передавайте механические нагрузки от труб на корпус — используйте опоры.

После установки проведите гидравлические испытания при 1,5×PN. Все клапаны, поставляемые «АГЛАНТ», прошли заводские испытания и имеют соответствующую документацию. Мы также предоставляем консультации по подбору, сертификаты и оперативную доставку.
