ОБРАТНЫЙ КЛАПАН

Обратный клапан — арматура, предназначенная для предотвращения обратного потока среды. По конструкции выделяют четыре основных типа, регламентированных ГОСТ 33863-2016 и EN 12334:

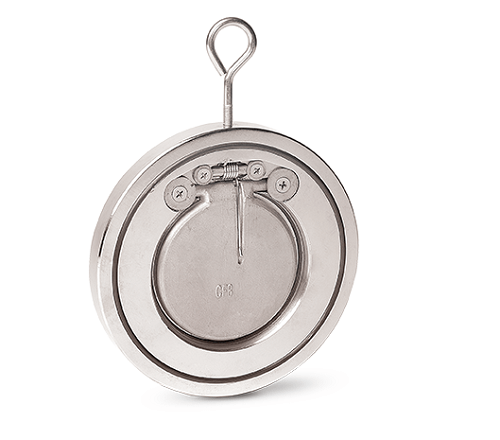

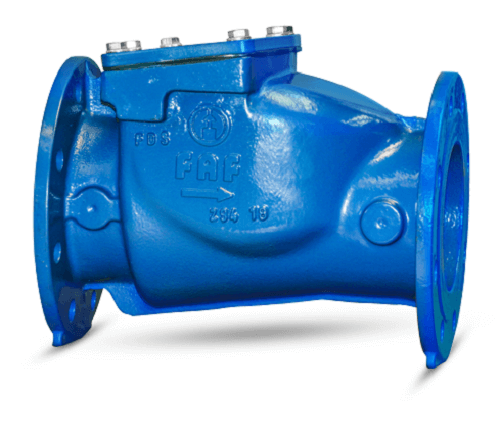

— Поворотный (однодисковый): затвор — диск на шарнире. Применяется при Ду ≥ 50, Ру ≤ 16. Преимущества: компактность, низкое гидравлическое сопротивление (ζ ≈ 1,2–1,8). Недостаток: склонность к гидроударам при быстром закрытии.

— Подъёмный: затвор — золотник, перемещающийся вертикально. Используется при Ду ≤ 100, Ру до 160. Обеспечивает высокую герметичность (класс А по ГОСТ 53251), но требует строгой вертикальной установки.

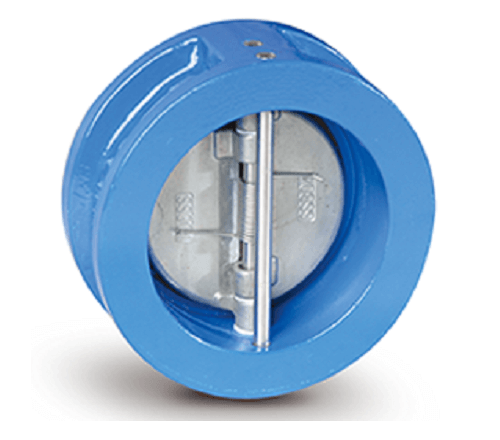

— Межфланцевый (двухдисковый): два диска на пружине, устанавливается между фланцами без крепежа. Масса на 40–60% меньше поворотного. Подходит для стеснённых условий, но пружина подвержена усталости при частых циклах.

— Шаровой: затвор — металлический шар. Применяется в абразивных средах (шламы, пульпы), так как не имеет залипающих поверхностей.

Выбор зависит от комплекса факторов:

1. Давление и температура: при Ру > 16 и t > 250 °C — только подъёмный из стали 09Г2С или 12Х1МФ;

2. Среда: для чистых жидкостей — поворотный; для абразивных — шаровой; для газов — межфланцевый с демпфером;

3. Цикличность: при >1000 циклов/сутки — избегать пружинных конструкций (ресурс пружины — 50 000–100 000 циклов);

4. Герметичность: I категория по ГОСТ 356 — только подъёмный или поворотный с уплотнением из металлопласта.

Типичная ошибка — установка межфланцевого клапана на вертикальном участке с направлением потока снизу вверх. Под действием собственного веса диск не может плотно закрыться, что приводит к постоянной утечке.

Мы рекомендуем проводить расчёт времени закрытия по формуле Ван Эйка: T = 2·L/(a·√(ΔP/P)), где L — длина трубопровода, a — скорость звука в среде, ΔP — перепад давления. При T < 0,5 с требуется демпфирующий клапан.

Компания АГЛАНТ поставляет все типы обратный клапан с Ду от 15 до 1200 мм и может оказать содействие в подборе под конкретные параметры системы — включая гидравлический расчёт и анализ рисков гидроудара.

Подбор клапана обратного Ду и обратного клапана Ру начинается с анализа рабочих параметров по ГОСТ 32382-2013. Условное давление (Ру) — это номинальное давление, при котором клапан гарантирует герметичность и прочность при температуре до +200 °C (для воды и пара). Для других температур применяются коэффициенты снижения по ГОСТ 356-80.

Пример: клапан обратный Ру16 из стали 20 при t = +300 °C допускает только 1,2 МПа, тогда как при +20 °C — 1,6 МПа. Если в проекте указано «Ру16», но не учтена температура, возможен разрыв корпуса.

Условный проход (Ду или DN) должен соответствовать внутреннему диаметру трубы. Ошибка — установка обратный клапан Ду50 на трубу Ду50 по ГОСТ 8732 с толщиной стенки 4 мм (внутренний диаметр ≈42 мм). Это создаёт зону сужения, увеличивая ζ с 1,5 до 2,8 и вызывая кавитацию.

Критические ошибки проектировщиков:

— Указание только «обратный клапан мм» без Ду — ведёт к поставке по внутренним ТУ с заниженными размерами;

— Игнорирование скорости потока: при V > 3 м/с в воде рекомендуется Ду на один размер больше трубы для снижения удара при закрытии;

— Отсутствие расчёта момента инерции затвора — при больших Ду (>300) медленное закрытие не предотвращает обратный поток.

Мы рекомендуем использовать следующее правило: минимальный Ду клапана = Ду трубы × √(Qₘₐₓ/Qₙₒₘ), где Q — расход. Например, при Qₘₐₓ = 120 м³/ч и Qₙₒₘ = 100 м³/ч — Ду клапана ≥ Ду трубы × 1,1.

Компания АГЛАНТ поставляет клапан обратный DN от 15 до 1200 мм и обратный клапан РN от 10 до 25. Мы можем помочь в проверке проектных решений и подборе с учётом реальных гидравлических параметров, а не только номиналов.

Материал корпуса и затвора обратного клапана определяет коррозионную стойкость, прочность и температурный диапазон. Основные варианты по ГОСТ 33863-2016:

— Сталь 20 (ГОСТ 1050): σв ≥ 410 МПа, t = –20…+300 °C. Подходит для воды, пара, воздуха. Недостаток — графитизация при t > 350 °C.

— Сталь 09Г2С (ГОСТ 19281: σв ≥ 490 МПа, KCV ≥ 40 Дж/см² при –40 °C. Рекомендуется для наружных сетей в Сибири и ДВ.

— Нержавеющая сталь 12Х18Н10Т (ГОСТ 5632): устойчива к азотной, фосфорной кислотам, щелочам до 60 °C. Обязательно требует стабилизирующего отжига.

— Чугун ВЧШГ (ГОСТ 7293): используется при Ру ≤ 16, t ≤ +120 °C. Не допускается в системах с t < –10 °C из-за хрупкости.

Для уплотнительных поверхностей применяются:

— Металл по металлу — для высоких температур и чистых сред;

— EPDM, NBR — для воды и масел до +120 °C;

— Фторопласт ПТФЭ — для агрессивных сред (pH 1–14).

Практический пример: обратный клапан Ду100 в линии фосфорной кислоты (10%, t = 60 °C):

— Корпус из стали 20: ресурс — 8–12 месяцев;

— Корпус из 12Х18Н10Т + уплотнение ПТФЭ: ресурс — 7–10 лет;

— Разница в обратный клапан цена — в 2,5–3 раза, но TCO (совокупная стоимость владения) — ниже в 4 раза.

Типичная ошибка — применение EPDM-уплотнения в среде с хлоридами при t > 60 °C. Это вызывает набухание и потерю эластичности уже за 3–6 месяцев.

Компания АГЛАНТ поставляет обратный клапан из всех указанных материалов и может помочь в подборе под конкретную среду — в том числе с привлечением данных по химической совместимости от производителей сталей.

Пакет сопроводительной документации для обратного клапана регламентирован ГОСТ 2.601, ГОСТ Р и ТР ТС 010/2011 (для объектов под надзором Ростехнадзора). Минимальный комплект включает:

— Паспорт изделия с указанием: Ду, Ру, тип (поворотный, подъёмный и т.д.), материал, стандарт (ГОСТ 33863-2016), номер партии;

— Сертификат качества по ГОСТ Р с протоколами: химический состав (ГОСТ 18895), механические свойства (ГОСТ 1497), испытания на герметичность (ГОСТ 53251);

— Акт гидравлических испытаний (давление 1,5 × Ру, выдержка 5 минут, отсутствие течи);

— При экспорте — сертификат EN 10204-3.1.

Входной контроль перед монтажом:

1. Визуальный осмотр: отсутствие трещин, раковин, следов коррозии. На чугуне допускаются поры ≤2 мм, но не более 3 шт. на 100 см².

2. Герметичность затвора: по ГОСТ 53251 класс В (до 0,1% Ду в минуту) — стандарт; класс А (по требованию).

3. Ход затвора: плавный, без заеданий. Для подъёмного — вертикальность штока ±1°.

4. Маркировка: на корпусе должны быть выбиты: Ду, Ру, стрелка направления потока, год выпуска.

Типичная ошибка — монтаж без проверки направления потока. Даже у симметричных межфланцевых клапанов есть стрелка! Установка «наоборот» приводит к немедленному отказу.

В компании АГЛАНТ обратный клапан купить можно с полным пакетом документов и получить содействие в организации входного контроля на объекте — в том числе с выездом специалиста. Для крупных проектов мы предоставляем протоколы по каждому клапану.

Гидроудар — резкое повышение давления при остановке потока — основная причина разрушения трубопроводов с обратным клапаном. По ГОСТ 32382-2013 допустимый скачок давления не должен превышать 1,5×Ру. Однако при быстром закрытии обычного клапана возможен рост до 3–5×Ру.

Причины гидроудара:

— Высокая скорость потока (V > 2 м/с для воды);

— Большой диаметр (Ду > 200);

— Близкое расположение насоса к клапану (<10 м);

— Отсутствие демпфирования.

Технические решения:

1. Клапан с гидродемпфером: закрытие происходит в два этапа — быстрое до 80%, затем медленное. Время закрытия регулируется от 2 до 10 сек.

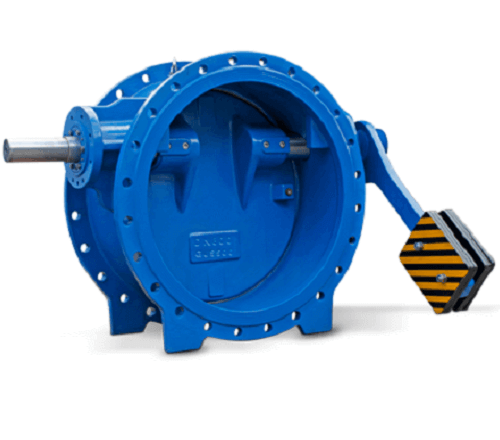

2. Клапан с противовесом: масса противовеса подбирается так, чтобы время закрытия было ≥2L/a (L — длина линии, a — скорость звука).

3. Байпасная линия с дросселем: позволяет плавно снизить давление до остановки насоса.

4. Увеличение Ду клапана: снижает скорость потока и инерцию затвора.

Расчёт максимального давления при гидроударе по формуле Жуковского:

ΔP = ρ·a·ΔV,

где ρ — плотность, a — скорость звука, ΔV — изменение скорости.

Для воды (ρ=1000 кг/м³, a=1400 м/с) при V=3 м/с: ΔP = 4,2 МПа. При Ру16 это допустимо, но при Ру6 — недопустимо.

Мы рекомендуем при проектировании насосных станций всегда выполнять расчёт гидроудара и предусматривать демпфирующие клапаны при Ду ≥ 100 и V ≥ 2 м/с.

Компания АГЛАНТ поставляет клапан обратный Ру16 и другие модификации с гидродемпфером и может помочь в подборе под параметры вашей системы — включая моделирование переходных процессов.
