ПЕРЕХОД ПНД

Переход ПНД соединяет полиэтиленовые трубы разного диаметра: линия сужается без ступеньки и лишних соединений. В разделе 16 позиций ПЭ100: электросварные Дн 110х63–315х250 и литые спигот Дн 63х32–225х160, под SDR 11 и 17. Переход ПНД купить стоит заранее: под редкие сочетания диаметров деталь идёт под заказ.


Тройник ПНД · Муфта ПНД · Отвод ПНД

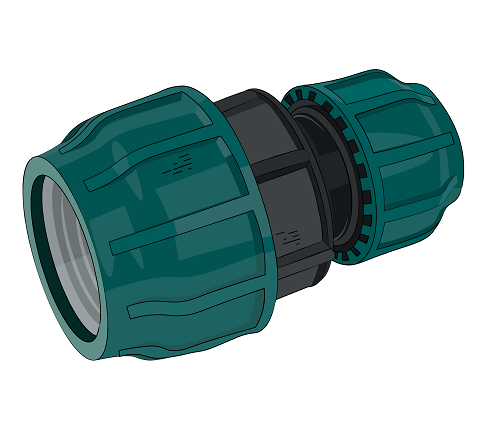

Переход ПНД: смена диаметра

Деталь с двумя раструбами разного размера и конусом между ними. Обе трубы входят до метки и свариваются — стык получается монолитным, без резьбы и фланцев.

Размер читается парой: 225х160 значит магистраль 225 и ответвление 160. Второй размер меньше первого всегда.

Конус внутри плавный, поэтому поток не бьётся о ступеньку и сопротивление растёт незначительно.

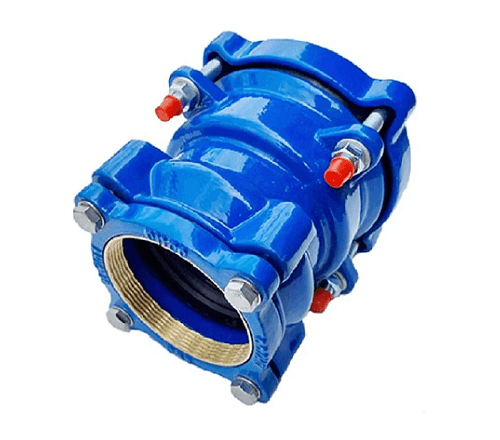

Переход с ПНД на металл: как правильно

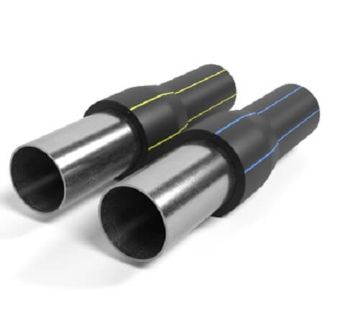

Сварить полиэтилен со сталью нельзя, поэтому «переход ПНД сталь» собирают из двух деталей: на ПЭ-трубу ставят втулку под фланец, а к ней прикручивают стальной фланец с прокладкой. Узел получается разъёмным.

Такие детали есть в разделе литых фитингов — там же подбирается фланец под нужное Ру.

Узел получается разъёмным: открутил шпильки, снял арматуру, поставил новую прокладку. Для ремонта это удобнее сварки.

Электросварные и литые

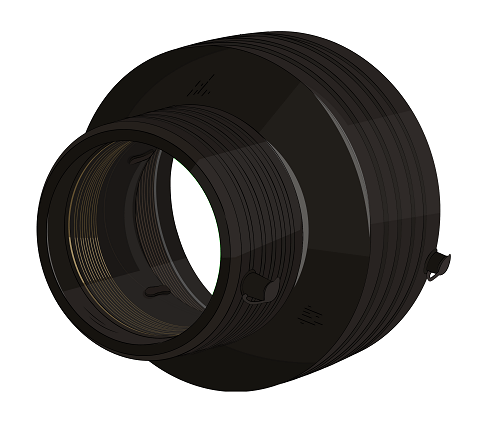

Электросварные переходы ПНД несут спираль: аппарат греет её, полиэтилен спекается с обеими трубами. В разделе это Дн 110х63…315х250 — основной рабочий диапазон.

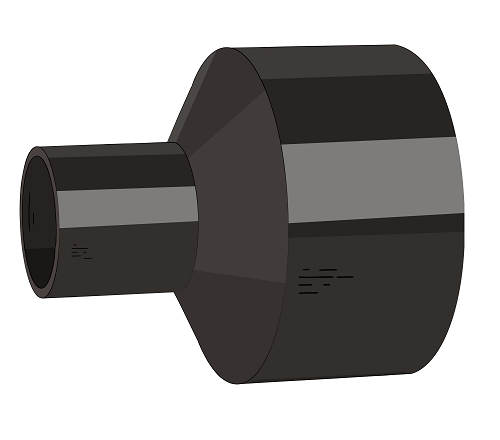

Литые спигот варят встык: они дешевле, но нужен торцеватель. Диапазон — Дн 63х32…225х160.

Электросварной вариант удобен в траншее: не нужен запас на осадку, достаточно места под аппарат и фиксатор.

Подбор и монтаж

Сверяют оба диаметра и обе толщины стенки: SDR должен совпасть, иначе на стыке получится ступенька. При SDR 17 линия держит около PN10, при SDR 11 — около PN16.

Электросварной вариант: зачистка торцов, разметка глубины посадки, фиксация от проворота, цикл по бирке. После остывания проверяют индикатор и метки.

Литой вариант варят встык: торцуют, выставляют, греют, осаживают. Прямые участки до и после детали оставляют не меньше диаметра трубы.

На морозе работы ведут под укрытием, а после сварки узел проверяют давлением: течь по стыку видна только под нагрузкой.

Для питьевой воды ПЭ100 безопасен: он инертен и не влияет на вкус. Документы на контакт с водой подготовим по запросу.

Цену на партию считаем отдельно. Если нужного сочетания диаметров нет, проверим поставку или предложим собрать узел из двух деталей.

На объект берут запас: редкие сочетания диаметров идут под заказ, и одна запасная деталь экономит смену.

Часто задаваемые вопросы о переходах ПНД

Какие размеры есть в разделе?

Электросварные: 110х63, 110х90, 125х90, 125х110, 160х90, 200х160, 225х160, 225х200, 250х225, 315х250.

Литые: 63х32, 110х63, 110х90, 160х110, 225х110, 225х160.

Можно ли перейти с ПНД на металл?

Не этой деталью: она только для ПЭ-ПЭ. Для металла ставят втулку под фланец и стальной фланец с прокладкой.

Узел разъёмный, его можно разобрать без резки.

Как читать размер 225х160?

Первая цифра — магистраль, вторая — ответвление, в наружных диаметрах.

Сверяйте оба диаметра и обе толщины стенки.

Какой SDR подойдёт?

Один и тот же на обеих трубах: SDR 17 — около PN10, SDR 11 — PN16.

Если серии разные, деталь не подойдёт — придётся приводить линию к одной.

Что нужно для монтажа?

Для электросварного — аппарат для ПЭ, скребок, разметка и фиксатор. Для литого — торцеватель и сварочный аппарат встык.

Торцы зачищают до чистого полиэтилена.

Что с ценой и наличием?

Часть позиций с ценой, редкие сочетания диаметров идут под заказ. Наличие подтверждает менеджер.

Скажите оба диаметра — посчитаем.

Переход электросварной ПЭ100 Дн 315x250

Размер DN
315/250
SDR
  6 938
шт

Переход электросварной ПЭ100 Дн 250x225

Размер DN
250/225
SDR
  0
шт

Переход электросварной ПЭ100 Дн 225x200

Размер DN
225/200
SDR
  3 380
шт

Переход электросварной ПЭ100 Дн 225x160

Размер DN
225/160
SDR
  3 350
шт

Переход электросварной ПЭ100 Дн 200x160

Размер DN
200/160
SDR
  3 209
шт

Переход электросварной ПЭ100 Дн 160x90

Размер DN
160/90
SDR
  0
шт
