ТРОЙНИК ПНД

Тройник ПНД нужен, чтобы врезать в полиэтиленовую трассу ответвление: магистраль идёт насквозь, третий патрубок уходит вбок. В разделе 25 позиций ПЭ100: литые спигот Дн 50–500 и электросварные Дн 110–315, равнопроходные и переходные. Под SDR 11 и 17. Купить можно поштучно, партию считаем отдельно.


Тройник ПЭ · Муфта ПНД · Отвод ПНД

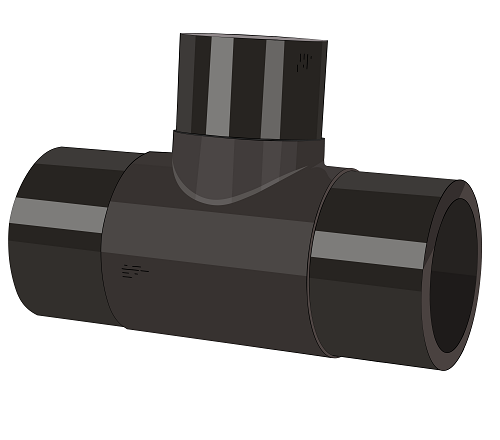

Тройник ПНД литой: как ставится

Литой корпус со тремя патрубками и гладкими торцами. Деталь приваривают встык: трубу торцуют, выставляют по оси, греют и осаживают. Продольных швов на корпусе нет — металл однородный, поэтому узел спокойно держит давление.

Диапазон литых — Дн 50–500: от вводов в дом до распределительных гребёнок.

Литую деталь узнают по маркировке на корпусе: диаметр и материал выдавлены при формовании и не стираются.

Равнопроходной и переходной

Равнопроходной делит поток на три равные части — его берут, когда расход в ответвлении не падает. Переходной имеет ответвление меньше магистрали: так врезают линию к прибору или на отдельный участок.

В разделе переходные идут парами 160х63, 160х90, 160х110, 110х90, 110х63 — оба диаметра указаны в названии.

На ответвление под кран или полив берут тот же равнопроходной: заужать поток там смысла нет.

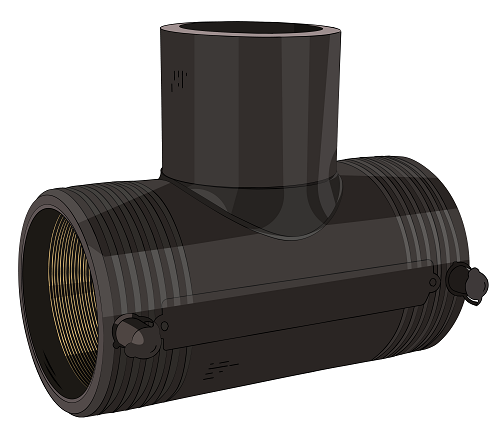

Электросварной вариант

Если варить встык негде или некогда, берут тройник со спиралью: аппарат греет её током, полиэтилен спекается с трубой. Торцеватель не нужен, но обязательна зачистка торцов и фиксация от проворота.

Диапазон таких деталей — Дн 110–315, этого хватает на типовые водопроводы и полив.

Спираль греется неравномерно по диаметру, поэтому время цикла аппарат берёт с бирки, а не считает сам.

Подбор по диаметру и SDR

Размер берут по наружному диаметру трубы: Дн 160 — это труба 160, а не «160 по резьбе». У переходных сверяют оба диаметра и обе толщины стенки.

SDR должен совпасть с трубой: при SDR 17 около PN10, при SDR 11 — PN16. Сомневаетесь — пришлите маркировку, подберём.

Три стыка удобнее варить на земле, а в траншею опускать собранный узел. Прямые участки до и после врезки оставляют не меньше диаметра трубы.

Сварку на морозе ведут под укрытием; после остывания проверяют метки — смещение означает брак.

Для питьевой воды ПЭ100 безопасен: материал инертен и не влияет на вкус. Документы на контакт с водой даём по запросу.

Цену на партию считаем отдельно. Если нужно несколько размеров на один объект, соберём комплект и посчитаем одной строкой.

На объект закладывают запас: при сварке встык подрезка и переделка случаются, а ждать нужный размер неделю никто не хочет.

Часто задаваемые вопросы о тройниках ПНД

Какие размеры есть в разделе?

Литые — Дн 50–500, электросварные — Дн 110–315. Переходные: 160х63, 160х90, 160х110, 110х90, 110х63.

Материал ПЭ100, под SDR 11 и 17.

Чем литой отличается от электросварного?

Литой варится встык — нужен торцеватель и место под осадку. Электросварной греется спиралью изнутри, аппарат держит параметры сам.

В траншее удобнее второй.

Что такое переходной тройник?

Тот, у которого ответвление меньше магистрали. Нужен для врезки линии к прибору или на отдельный участок.

Оба диаметра указаны в названии позиции.

Какой SDR брать?

Такой же, как у трубы: SDR 17 — около PN10, SDR 11 — PN16.

При разных сериях стенки не сойдутся.

Можно ли врезаться в действующую линию?

Только с остановкой участка: соединение сварное. Для действующих сетей есть седельные решения.

Это отдельный узел, считается по давлению.

Что с ценой и наличием?

Часть позиций с ценой, остальное под заказ. Наличие подтверждает менеджер.

Скажите диаметр — посчитаем.

Тройник электросварной ПЭ100 Дн 160х110

Размер DN
160/110
SDR
  0
шт

Тройник электросварной ПЭ100 Дн 160х90

Размер DN
160/90
SDR
  0
шт

Тройник электросварной ПЭ100 Дн 160х63

Размер DN
160/63
SDR
  0
шт

Тройник электросварной ПЭ100 Дн 110х90

Размер DN
110/90
SDR
  0
шт

Тройник электросварной ПЭ100 Дн 110х63

Размер DN
110/63
SDR
  0
шт

Тройник электросварной ПЭ100 Дн 315

Размер DN
315
SDR
  0
шт
