ЛИТЫЕ ФИТИНГИ ПНД (спигот)

Литые фитинги ПЭ ПНД — это высококачественные соединительные элементы, изготавливаемые методом литья под давлением из полиэтилена низкого давления (ПНД), соответствующего классам ПЭ 80 и ПЭ 100. Такие фитинги используются для герметичного и надёжного соединения полиэтиленовых труб в системах водоснабжения, канализации, дренажа, орошения и других инженерных сетях. В отличие от сварных фитингов, которые собираются из отдельных трубных заготовок и соединяются методом стыковой или электромуфтовой сварки, литые фитинги производятся как единое целое на современных литьевых автоматах, что обеспечивает им уникальные эксплуатационные и технологические преимущества.

Одним из главных преимуществ литых фитингов ПЭ является их однородная структура. Поскольку изделие формируется в едином цикле литья, в нём отсутствуют сварные швы, которые являются потенциальными зонами ослабления и возможного разрушения при механических нагрузках, перепадах давления или температурных колебаниях. Это делает литые фитинги более надёжными и долговечными — их срок службы превышает 50 лет даже в сложных условиях эксплуатации. Особенно это важно для систем, где недопустимы протечки: например, в магистральных водопроводах, подземных коммуникациях или в зонах с высокой сейсмической активностью.

Ещё одно преимущество — высокая точность геометрии. Литьё под давлением позволяет добиться идеальной формы, точных размеров и гладкой внутренней поверхности фитинга. Это снижает гидравлическое сопротивление потоку, предотвращает образование застойных зон и отложений, а также обеспечивает плотную посадку при соединении с трубами.

Литые фитинги ПЭ изготавливаются из полиэтилена высокого качества, включая марку ПЭ 100, которая отличается повышенной стойкостью к внутреннему давлению, ударопрочностью и устойчивостью к медленному росту трещин (SCG — Slow Crack Growth). Это позволяет использовать их в трубопроводах с рабочим давлением до 16 атмосфер и выше, что делает их идеальным выбором для напорных систем водоснабжения и пожаротушения.

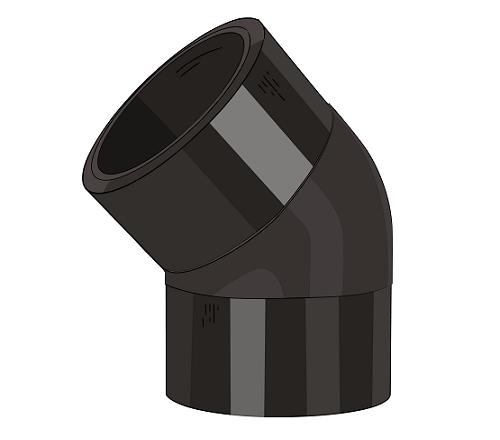

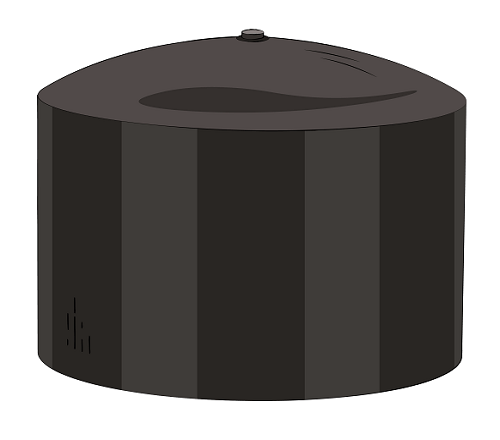

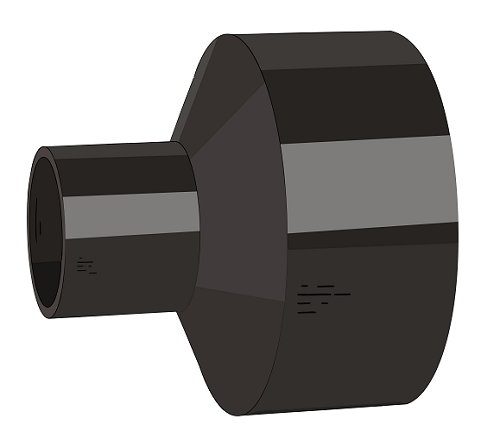

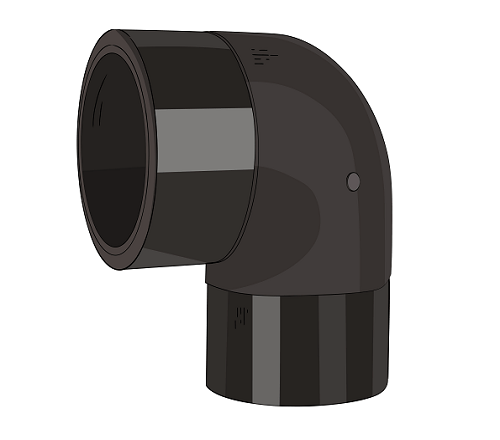

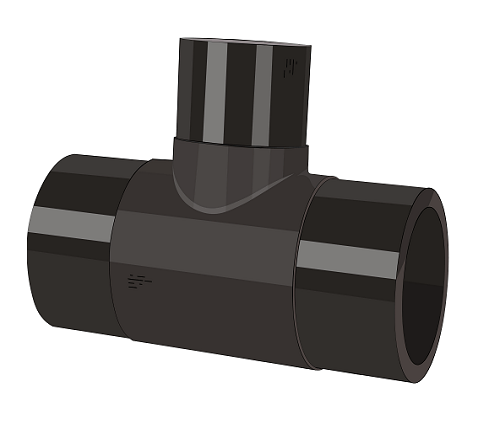

Широкий ассортимент литых фитингов включает тройники, отводы, переходы, заглушки, муфты и спиготы ПЭ. Особое внимание заслуживает спигот ПЭ — это раструбный конец фитинга, выполненный по типу «в раструб», который позволяет соединять полиэтиленовую трубу с чугунными, бетонными или керамическими трубами без необходимости применения фланцевых соединений. Спигот ПНД обеспечивает эластичное, герметичное и компенсирующее смещение соединение, что критически важно при реконструкции старых сетей.

Фитинги для ПЭ труб изготавливаются в строгом соответствии с международными и национальными стандартами, включая ГОСТ Р 55071, ISO 4427, EN 12201, что гарантирует их совместимость с трубами ведущих производителей. Все изделия проходят многоступенчатый контроль качества: проверку на соответствие размеров, испытания на герметичность, стойкость к внутреннему давлению и термостойкость. Компания АГЛАНТ может помочь в подборе решений, которые окажут содействие в достижении надёжности и долговечности трубопроводной системы.

Фитинги ПЭ (полиэтиленовые фитинги) применяются в различных типах соединений, каждый из которых подбирается в зависимости от типа трубопровода, условий эксплуатации, давления и требований к герметичности. Наиболее распространённые методы соединения — стыковая сварка, электромуфтовая сварка, фланцевые соединения и раструбные соединения с использованием спигота ПНД.

Стыковая сварка — самый распространённый способ соединения фитингов ПЭ с трубами одинакового диаметра и толщины стенки. Метод заключается в нагреве торцов трубы и фитинга до пластичного состояния с помощью специального сварочного аппарата, после чего они соединяются под давлением и охлаждаются. Получаемый шов по прочности не уступает основному материалу, что делает соединение монолитным и долговечным.

Электромуфтовая сварка используется, когда невозможно применить стыковую сварку — например, при ограниченном пространстве, при ремонте или при соединении труб разного диаметра. Фитинг оснащён встроенной нагревательной спиралью, которая при подаче тока расплавляет внутреннюю поверхность муфты и наружную поверхность трубы, обеспечивая надёжное соединение.

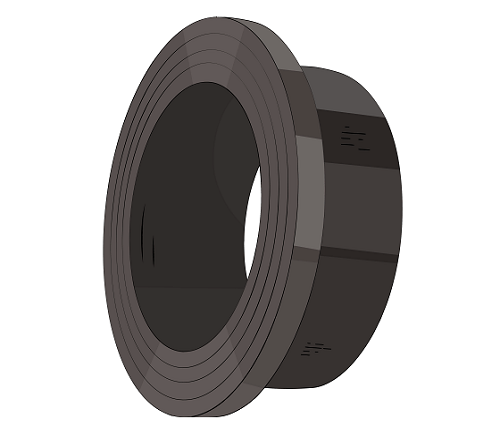

Фланцевые соединения применяются при необходимости быстрого демонтажа, например, для подключения к насосам, арматуре или резервуарам. Фланец крепится к фитингу ПЭ с помощью втулки и зажимается болтами между двумя металлическими фланцами с уплотнительной прокладкой.

Особое место среди типов соединений занимает спигот ПНД — это раструбный конец фитинга, выполненный по принципу «в раструб» (spigot-end). Спигот ПЭ вставляется в раструб (socket) чугунной, асбестоцементной или бетонной трубы, где фиксируется с помощью эластичного уплотнительного кольца. Это позволяет без сварки и дополнительных переходников соединить полиэтиленовую трубу с существующими коммуникациями. Спигот ПНД особенно востребован при реконструкции старых сетей, где чугунные трубы постепенно заменяются на современные ПЭ, но полная замена всей системы экономически нецелесообразна.

Преимущества спигота ПНД: — быстрый и простой монтаж без специального оборудования; — компенсация осевых и угловых смещений (до 5°); — устойчивость к вибрациям и подвижкам грунта; — герметичность без применения цементных растворов или сварки; — долговечность — срок службы соединения превышает 50 лет. Спиготы ПЭ изготавливаются из ПЭ 100, что обеспечивает высокую прочность и устойчивость к внутреннему давлению. Они доступны в диаметрах от Ду 50 до Ду 630 мм и соответствуют стандартам ГОСТ и ISO. Мы стараемся выполнить подбор изделий с учётом всех эксплуатационных факторов, что может помочь достичь технологического превосходства при реализации проекта.

Подбор и монтаж фитингов ПЭ 100 для напорных трубопроводов — ответственный процесс, от которого напрямую зависит надёжность, герметичность и срок службы всей системы. Полиэтиленовые фитинги класса ПЭ 100 обладают повышенной прочностью, устойчивостью к давлению и медленному росту трещин, что делает их идеальными для использования в напорных сетях водоснабжения, пожаротушения, орошения и промышленных трубопроводах.

Этап 1: Подбор фитингов ПЭ 100. Для правильного подбора необходимо учитывать: — условный диаметр (Ду) — должен точно соответствовать диаметру трубы; — рабочее давление — фитинги ПЭ 100 выпускаются для давления 10, 12,5 и 16 атм; — тип фитинга — тройник, отвод, переход, муфта, заглушка, спигот ПЭ и т.д.; — метод соединения — стыковая или электромуфтовая сварка.

Этап 2: Подготовка к монтажу. Перед началом работ: — проверьте фитинги на отсутствие повреждений, трещин, загрязнений; — убедитесь, что торцы труб и фитингов ровные, без заусенцев; — очистите поверхности от пыли и влаги; — используйте сварочный аппарат, соответствующий диаметру труб.

Этап 3: Стыковая сварка. Закрепите трубу и фитинг в зажимных устройствах аппарата. Снимите фаску на торце трубы. Отцентрируйте и зафиксируйте детали. Нагрейте торцы с помощью паяльной плиты (температура — 210–220 °C). После плавления уберите плиту и соедините детали под давлением. Выдержите время охлаждения (не менее 10–15 минут). Не перемещайте и не нагружайте соединение до полного охлаждения.

Этап 4: Контроль качества. После сварки проверьте визуально: — наличие равномерного валика по периметру; — отсутствие трещин, пор, перекосов; — соосность трубы и фитинга. Для ответственных участков рекомендуется проводить пробное опрессование под давлением 1,5 от рабочего.

Дополнительные рекомендации: — храните фитинги ПЭ в закрытом помещении, вдали от солнечных лучей; — не используйте повреждённые изделия; — при работе на морозе учитывайте увеличение времени охлаждения; — используйте только сертифицированные фитинги ПЭ 100, соответствующие ГОСТ Р 55071 и ISO 4427. Компания АГЛАНТ предоставляет технические схемы монтажа и может помочь в подготовке инструкции для монтажной бригады. Это может помочь избежать ошибок и обеспечить надёжную эксплуатацию системы в течение всего срока службы.

Применение литых фитингов ПЭ регулируется комплексом российских и международных нормативных документов, обеспечивающих безопасность и надёжность трубопроводных систем. Основными являются ГОСТ Р 55071-2012 «Трубы и фитинги из полиэтилена для систем водоснабжения и газоснабжения», ГОСТ 18599-2001 (трубы напорные из ПНД), а также СП 32.13330.2018 (канализация) и СП 40-102-2000 (проектирование ПЭ-трубопроводов).

На международном уровне фитинги ПЭ должны соответствовать ISO 4427 (водоснабжение), ISO 4437 (газоснабжение) и EN 12201 (европейский стандарт для ПЭ-трубопроводов). Эти документы устанавливают требования к материалу (MRS ≥ 10 МПа для ПЭ 100), геометрии, испытаниям на длительную прочность и стойкость к медленному росту трещин (SCG).

Для ввода в эксплуатацию литых фитингов ПЭ необходимо предоставить следующий пакет документов: — сертификат соответствия продукции требованиям ТР ТС 032/2013 (для оборудования, работающего под давлением); — паспорт изделия по ГОСТ 2.601 с указанием материала, Ду, SDR, PN; — протокол гидравлических испытаний (обычно 1,5×Pраб); — сертификат на сырьё (ПЭ 100 с MRS = 10 МПа); — заключение Роспотребнадзора (для систем питьевого водоснабжения); — акт освидетельствования скрытых работ с фотофиксацией монтажа.

Особое внимание уделяется коэффициенту снижения давления при повышенных температурах: например, фитинг, рассчитанный на PN 16 при +20 °C, при +40 °C может работать только при давлении до 12,5 бар. При подземной прокладке требуется соблюдение требований СП 42-101-2003 по глубине заложения и устройству песчаной подушки.

Отсутствие любого из этих документов может стать причиной отказа в приёмке объекта Ростехнадзором или эксплуатирующей организацией. Компания АГЛАНТ поставляет литые фитинги ПЭ с полным комплектом технической документации, включая протоколы испытаний конкретной партии. Мы можем помочь в подготовке обоснования для экспертизы промышленной безопасности и согласовании решений с требованиями проектной организации. Это может помочь избежать задержек при сдаче объекта и обеспечить беспроблемную эксплуатацию в течение всего срока службы.
