ЗАТВОР МЕЖФЛАНЦЕВЫЙ

Затвор межфланцевый — это компактная и надёжная разновидность трубопроводной арматуры, предназначенная для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения, отопления, канализации, нефтегазовой, химической и энергетической промышленности. В отличие от фланцевых моделей, затвор поворотный межфланцевый не имеет собственных фланцев — он устанавливается между двумя фланцами трубопровода и зажимается болтами, что обеспечивает герметичное и устойчивое соединение.

Благодаря своей конструкции, он занимает меньше места, легче по весу и проще в монтаже, что делает его идеальным решением для объектов с ограниченным пространством. Это особенно актуально при реконструкции существующих сетей, в подвальных помещениях, колодцах и на промышленных установках, где каждый сантиметр на счету.

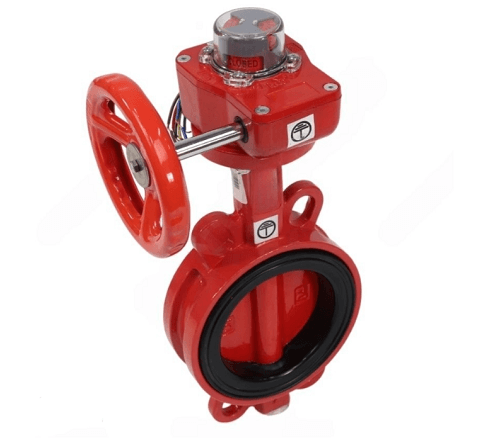

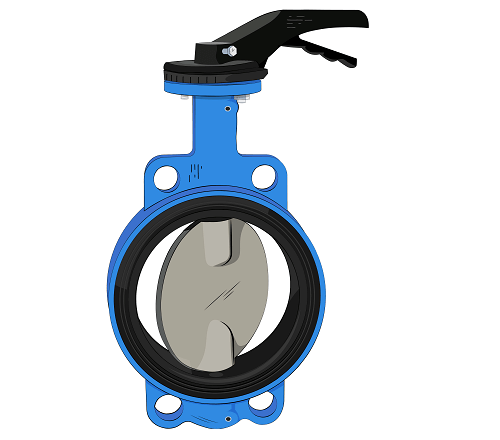

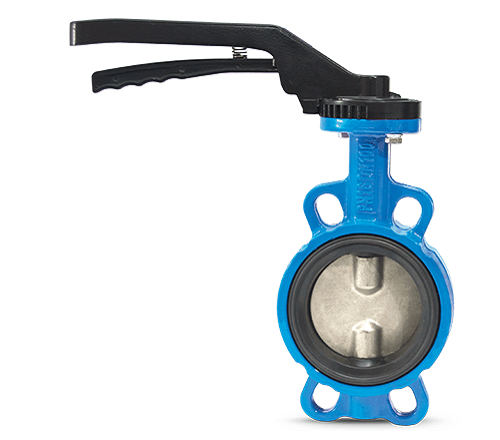

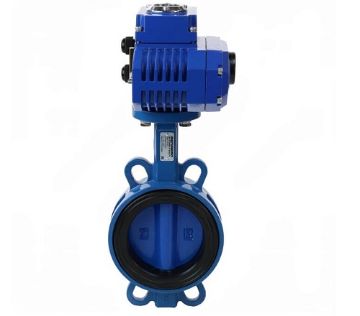

Одним из самых востребованных типов является затвор дисковый межфланцевый, в котором запирающим элементом выступает поворотный диск. При повороте на 90° он перекрывает поток полностью, обеспечивая высокую герметичность (класс А по ГОСТ Р 57830). Управление осуществляется вручную (рычаг или штурвал), редуктором или с помощью электропривода, что позволяет интегрировать арматуру в автоматизированные системы управления.

Затвор дисковый поворотный межфланцевый особенно популярен в системах с умеренным давлением. Например, затвор межфланцевый Ру16 (или PN16) рассчитан на номинальное давление до 16 бар (1,6 МПа) и широко используется в водопроводных и тепловых сетях, насосных станциях, котельных и системах пожаротушения. Такой класс давления обеспечивает надёжность при гидроударах и перепадах температуры.

При выборе важно учитывать Ду (условный диаметр). Затвор дисковый межфланцевый Ду доступен в широком диапазоне — от Ду 50 до Ду 1200. Например, затвор Ду 150 устанавливается на трубопровод с условным проходом 150 мм (внешний диаметр трубы — 159 мм). Подбор по Ду должен быть точным, чтобы избежать перекосов и утечек.

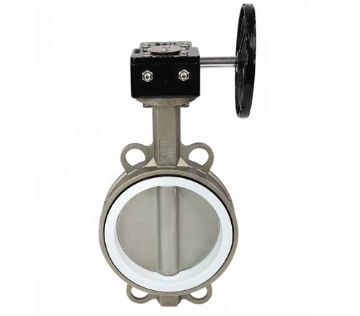

Материалы изготовления: корпус — из высокопрочного чугуна с шаровидным графитом (ВЧШГ), диск — из нержавеющей стали или углеродистой стали с эпоксидным или резиновым покрытием, уплотнение — из EPDM (для воды), NBR (для масел) или PTFE (для агрессивных сред). Компания АГЛАНТ предлагает затворы межфланцевые любого типоразмера, с ручным, редукторным или электрическим управлением. Мы можем помочь в подборе решения, которое окажет содействие в достижении надёжности и долговечности трубопроводной системы.

Затвор межфланцевый Ру16 — это арматура, рассчитанная на номинальное давление до 16 бар (1,6 МПа), что делает его одним из самых востребованных решений в коммунальных и промышленных трубопроводных системах. Термин "Ру16" (условное давление) эквивалентен обозначению PN16 по международной классификации. Этот класс давления идеально подходит для большинства систем водоснабжения, отопления, канализации и пожаротушения, где требуется баланс между надёжностью, стоимостью и эксплуатационными характеристиками.

В отличие от моделей с меньшим давлением (например, PN10), затвор межфланцевый Ру16 обладает усиленной конструкцией: более толстыми стенками корпуса, прочным диском и надёжными уплотнениями. Это позволяет ему выдерживать гидроудары, перепады температуры и вибрации, что особенно важно в магистральных сетях и на насосных станциях. По сравнению с более высокими классами (PN25, PN40), затвор Ру16 остаётся более лёгким, компактным и экономичным, что делает его оптимальным выбором для 90% задач в ЖКХ и промышленности.

Затвор дисковый поворотный межфланцевый с классом Ру16 чаще всего изготавливается из чугуна с шаровидным графитом (ВЧ), который обеспечивает высокую прочность и устойчивость к коррозии. Диск может быть стальным с эпоксидным покрытием или полностью нержавеющим, а уплотнение — из EPDM (для воды до +80 °C), NBR (для масел и нефтепродуктов) или PTFE (для агрессивных химикатов).

Такой затвор устанавливается между фланцами трубопровода и крепится болтами, что исключает необходимость сварки и упрощает монтаж/демонтаж. Он подходит как для горизонтальных, так и для вертикальных участков.

Затвор дисковый межфланцевый Ду доступен от 50 до 1200 мм. Например, модель Ду 200 PN16 используется на трубопроводах Ø219 мм. Подбор по Ду должен быть точным, чтобы избежать перекосов и утечек.

Затвор поворотный межфланцевый Ру16 соответствует ГОСТ 14691-2021, ГОСТ Р 57830 и применяется в системах: — водоснабжения и пожаротушения; — тепловых пунктов и котельных; — очистных сооружений; — промышленных цехов и насосных станций. Наши специалисты могут помочь в подготовке технического обоснования, которое окажет содействие в согласовании решений с требованиями проектной организации.

Правильный подбор затвора дискового межфланцевого — ключ к долговечной и безопасной работе трубопровода. Ошибки в выборе могут привести к утечкам, преждевременному износу или аварийным ситуациям.

Первый и главный параметр — Ду (условный диаметр). Затвор дисковый межфланцевый Ду должен точно соответствовать диаметру трубопровода. Например, для трубы Ø108 мм нужен затвор Ду 100, для Ø273 мм — Ду 250. Несоответствие Ду приведёт к перекосу, утечкам и сложностям при монтаже.

Следующий критерий — класс давления. Наиболее распространён PN16 (Ру16), но для низконапорных систем подойдёт PN10, для высоконапорных — PN25.

Тип рабочей среды определяет материал уплотнения: — EPDM — для воды, пара, горячего водоснабжения (до +100 °C); — NBR (бундукрит) — для масел, нефтепродуктов; — PTFE (фторопласт) — для агрессивных химикатов; — Силикон — для пищевой промышленности.

Корпус изготавливается из ВЧ50, СЧ20 или стали. Диск — из нержавеющей стали AISI 304/316 или с эпоксидным покрытием.

Затвор поворотный межфланцевый может быть с центральным или эксцентриковым уплотнением. Эксцентриковые модели (одно- или двухэксцентриковые) снижают износ диска и увеличивают срок службы. Управление: до Ду 300 — ручной рычаг; от Ду 350 — штурвал; для автоматизации — электропривод.

Компания АГЛАНТ помогает подобрать затвор дисковый поворотный межфланцевый под ваш проект с учётом давления, температуры, среды и условий эксплуатации. Наши специалисты могут помочь в подготовке инструкции для монтажной бригады, что может помочь избежать ошибок и обеспечить надёжную эксплуатацию системы в течение всего срока службы.

Применение межфланцевых затворов регулируется комплексом российских и международных нормативных документов, обеспечивающих безопасность и надёжность трубопроводных систем. Основными являются ГОСТ 14691-2021 «Арматура трубопроводная. Затворы дисковые», ГОСТ Р 57830-2017 «Арматура трубопроводная. Общие технические условия», а также СП 36.13330.2022 «Проектирование магистральных трубопроводов» и СП 124.13330.2022 (тепловые сети).

На международном уровне межфланцевые затворы должны соответствовать ISO 5752 (фланцы и размеры), EN 593 (технические требования) и API 609 (для нефтегазовой отрасли). Эти документы устанавливают требования к материалам, испытаниям на герметичность, прочность корпуса и устойчивость к циклическим нагрузкам.

Для ввода в эксплуатацию межфланцевого затвора необходимо предоставить следующий пакет документов: — сертификат соответствия продукции требованиям ТР ТС 010/2011 (безопасность машин и оборудования); — паспорт изделия по ГОСТ 2.601 с указанием материала, Ду, PN, типа уплотнения; — протокол гидравлических испытаний (обычно 1,5×P_раб); — сертификат на металл (для корпуса и диска); — заключение Роспотребнадзора (для систем питьевого водоснабжения); — акт освидетельствования скрытых работ с фотофиксацией монтажа.

Особое внимание уделяется совместимости фланцев: затвор должен соответствовать типу фланца трубопровода — ГОСТ 33259-2015, DIN 2501 или ANSI B16.1. Несоответствие приведёт к невозможности монтажа или нарушению герметичности.

Отсутствие любого из этих документов может стать причиной отказа в приёмке объекта Ростехнадзором или эксплуатирующей организацией. Компания АГЛАНТ поставляет межфланцевые затворы с полным комплектом технической документации, включая протоколы испытаний конкретной партии. Мы можем помочь в подготовке обоснования для экспертизы промышленной безопасности и согласовании решений с требованиями проектной организации. Это может помочь избежать задержек при сдаче объекта и обеспечить беспроблемную эксплуатацию в течение всего срока службы.
