ЗАТВОР ФЛАНЦЕВЫЙ

Затвор фланцевый — это разновидность трубопроводной арматуры, предназначенной для полного перекрытия или регулирования потока рабочей среды (воды, пара, воздуха, нефтепродуктов и других жидкостей) в системах водоснабжения, отопления, канализации, энергетики и промышленности. В отличие от межфланцевых моделей, затвор поворотный фланцевый оснащён собственными фланцами, которые позволяют надёжно закрепить его между участками трубопровода с помощью болтов. Это обеспечивает высокую устойчивость к вибрациям, перепадам давления и механическим нагрузкам, что делает его идеальным решением для ответственных и высоконапорных систем.

Одним из ключевых преимуществ затвора фланцевого является его повышенная прочность и герметичность. Фланцевое соединение исключает смещение арматуры при эксплуатации, что особенно важно в магистральных трубопроводах, насосных станциях, котельных и системах пожаротушения. Кроме того, фланцевый затвор проще обслуживать и заменять — его можно демонтировать без разборки всего участка трубопровода.

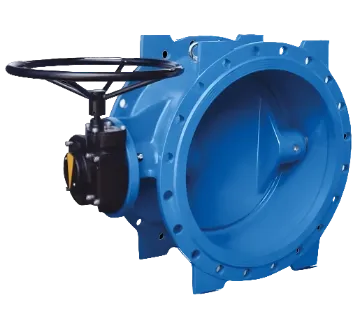

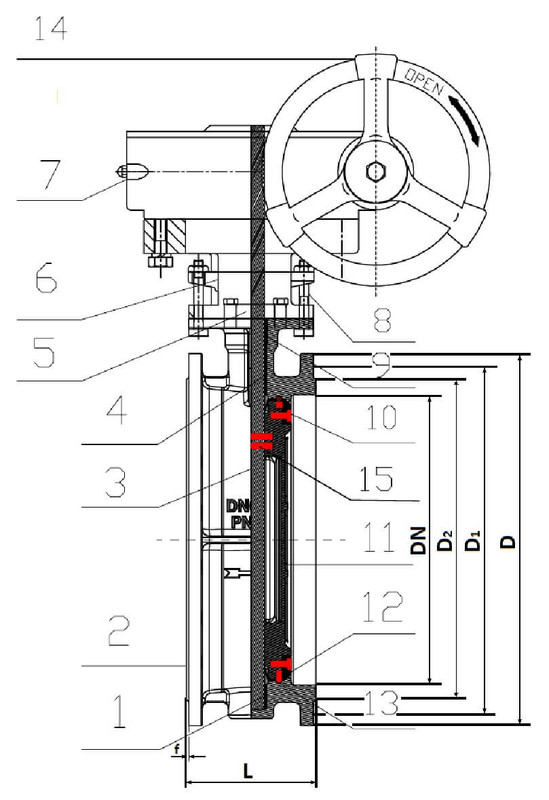

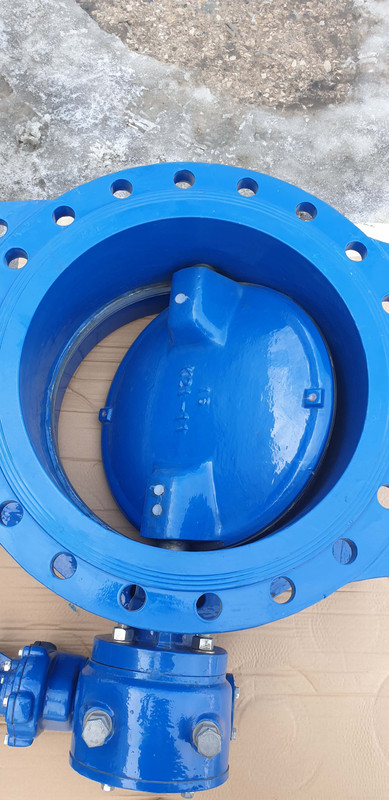

Конструктивно затвор поворотный фланцевый состоит из чугунного или стального корпуса, поворотного диска, шпинделя и уплотнительных элементов. Диск вращается на 90°, обеспечивая быстрое открытие и закрытие потока. Управление осуществляется вручную (рычаг или штурвал), редуктором или с помощью электропривода, что позволяет интегрировать арматуру в автоматизированные системы.

Особой популярностью пользуется дисковый затвор фланцевый — компактное, долговечное и экономичное решение для систем с умеренным и высоким давлением. Он изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ), стали или нержавеющей стали, а диск покрывается эластомером (EPDM, NBR) для обеспечения герметичности класса А по ГОСТ Р 57830.

При выборе важно учитывать Ду (условный диаметр) — от Ду 50 до Ду 1200. Затвор дисковый поворотный фланцевый Ду подбирается строго по диаметру трубы. Например, затвор Ду 200 устанавливается на трубопровод с условным проходом 200 мм. Также учитываются класс давления (PN10, PN16, PN25), температурный режим и тип рабочей среды.

Наша компания предлагает затворы фланцевые по ГОСТ 14691, ТУ и международным стандартам. Все изделия проходят испытания на прочность и герметичность, имеют паспорта качества и сертификаты соответствия. Мы можем помочь в подборе решения, которое окажет содействие в достижении надёжности и долговечности трубопроводной системы.

Дисковый затвор фланцевый и межфланцевый — это два основных типа поворотных затворов, которые внешне похожи, но имеют принципиальные различия в конструкции, способе монтажа и условиях эксплуатации. Понимание этих различий помогает выбрать оптимальное решение для конкретного проекта.

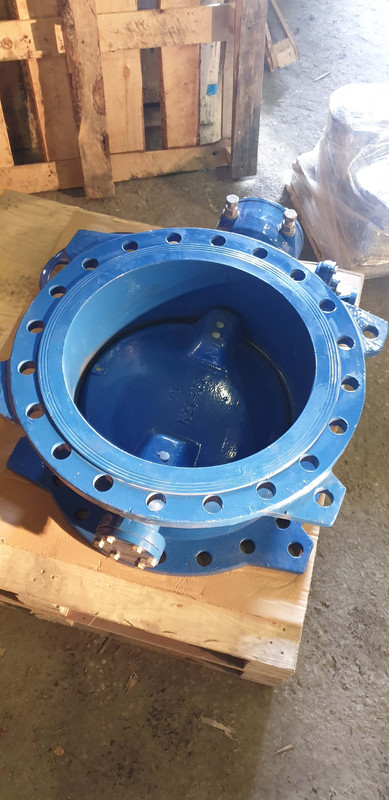

Дисковый затвор фланцевый оснащён собственными фланцами на входе и выходе. Он крепится болтами к фланцам трубопровода с двух сторон, что обеспечивает высокую жёсткость соединения, устойчивость к вибрациям и возможность работы при высоких давлениях (до PN25 и выше). Такая конструкция предотвращает смещение арматуры, снижает нагрузку на трубопровод и упрощает обслуживание — затвор можно снять, не разрезая трубы.

В отличие от него, межфланцевый затвор устанавливается между двумя фланцами трубопровода и зажимается болтами. Он компактнее и легче, но менее устойчив к нагрузкам и не подходит для систем с высокой вибрацией или частыми гидроударами.

Затвор поворотный фланцевый особенно рекомендуется для: — магистральных водопроводов и тепловых сетей; — насосных станций с высоким давлением; — систем пожаротушения; — промышленных объектов с агрессивными условиями; — вертикальных участков трубопровода.

По Ду (условному диаметру) затворы фланцевые доступны от Ду 50 до Ду 1200. Затвор дисковый поворотный фланцевый Ду подбирается по диаметру трубы — например, Ду 250 для трубы Ø273 мм.

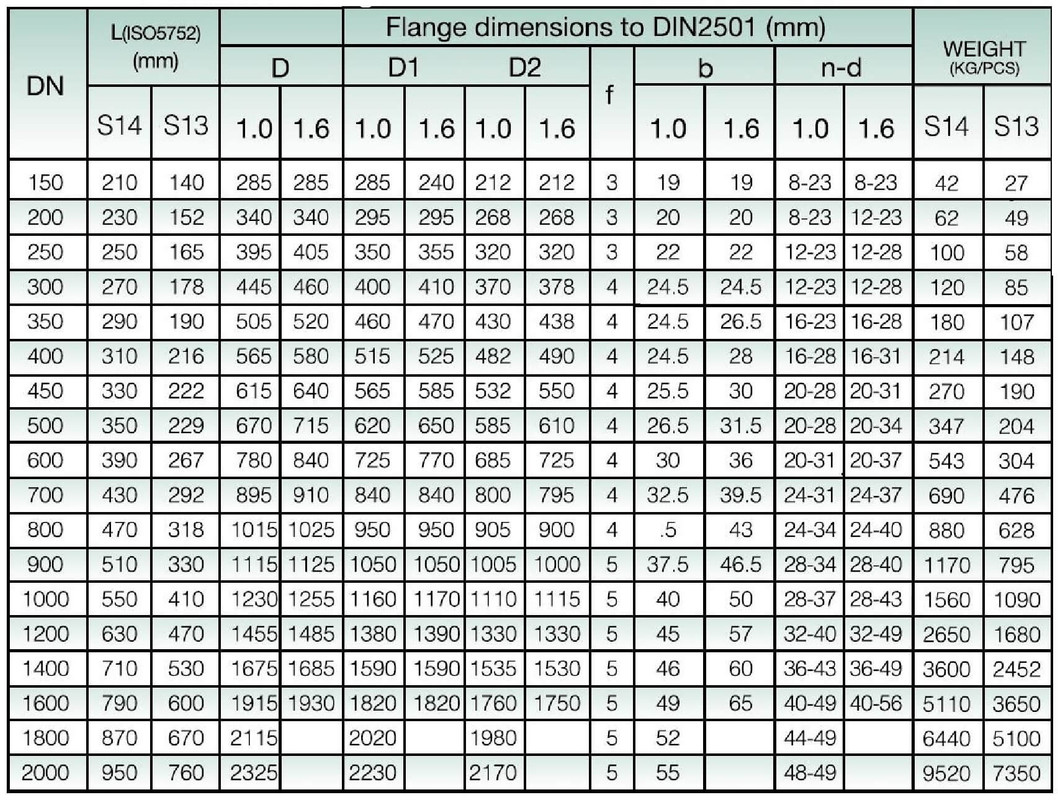

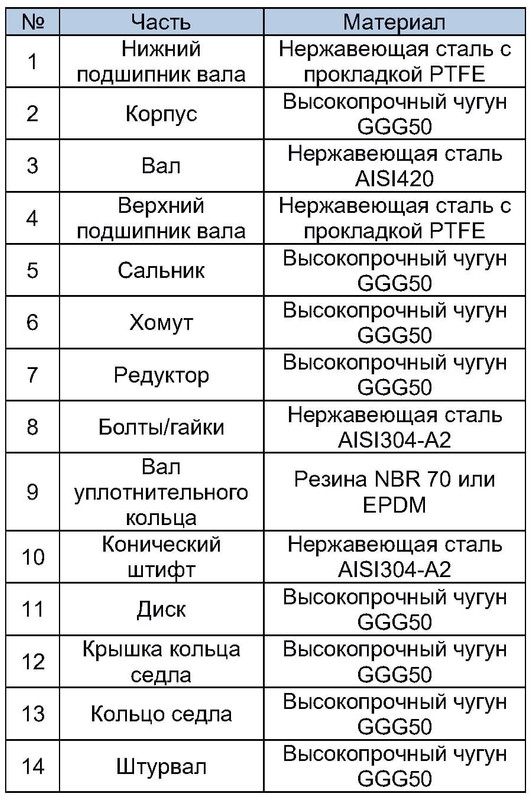

Материалы: корпус — ВЧШГ, СЧ20, сталь; диск — сталь нержавеющая или чугун ВЧШГ. Управление: ручное (рычаг до Ду 300, штурвал — выше), редукторное или электропривод. Дисковый затвор фланцевый соответствует ГОСТ 14691, ГОСТ Р 57830, DIN 3352 и другим стандартам. Наши специалисты могут помочь в подготовке технического обоснования, которое окажет содействие в согласовании решений с требованиями проектной организации.

Правильный подбор и монтаж затвора фланцевого — залог надёжной и безопасной работы всей трубопроводной системы. Начинается он с анализа проектных данных: диаметра трубопровода, рабочего давления, температуры среды, типа жидкости и частоты циклов переключения. Условный диаметр (Ду) должен точно соответствовать диаметру трубы — например, для трубопровода Ду100 выбирается затвор фланцевый Ду100. Несоответствие приводит к увеличению гидравлических потерь, вибрации, шуму и быстрому износу оборудования.

Следующий критерий — класс давления. Самый распространённый — затвор фланцевый PN16, подходящий для сетей с давлением до 16 бар. Для более ответственных участков — PN25, для низконапорных систем — PN10.

Тип установки: фланцевый затвор имеет собственные фланцы, что упрощает монтаж и обслуживание. При выборе также следует учитывать доступность для осмотра: фланцевые модели проще демонтировать без разборки всей секции.

Материалы: — Корпус — чугун (СЧ, ВЧШГ), сталь, нержавейка. Для наружных сетей предпочтителен ВЧШГ с антикоррозийным покрытием. — Диск — нержавеющая сталь или чугун (ВЧШГ). В агрессивных средах — только нержавейка. — Уплотнение — EPDM (для воды), NBR (для масел), PTFE (для агрессивных сред).

Управление: — Рычаг — до Ду 200; — Штурвал — Ду 250–600; — Электропривод — для автоматизации, частого включения или удалённого управления.

Перед установкой убедитесь, что стрелка на корпусе совпадает с направлением потока. Монтаж проводится между фланцами с прокладкой и равномерной затяжкой болтов. Компания АГЛАНТ помогает подобрать затвор фланцевый под ваш проект с учётом всех параметров. Мы поставляем дисковые затворы Ду от 50 до 1200, PN10–PN40, с сертификатами и гарантией. Наши специалисты могут помочь в подготовке инструкции для монтажной бригады, что может помочь избежать ошибок и обеспечить надёжную эксплуатацию системы в течение всего срока службы.

Применение фланцевых затворов регулируется комплексом российских и международных нормативных документов, обеспечивающих безопасность и надёжность трубопроводных систем. Основными являются ГОСТ 14691-89 «Арматура трубопроводная. Затворы дисковые», ГОСТ Р 57830-2017 «Арматура трубопроводная. Общие технические условия», а также СП 36.13330.2022 «Проектирование магистральных трубопроводов» и СП 124.13330.2022 (тепловые сети).

На международном уровне фланцевые затворы должны соответствовать ISO 5752 (фланцы и размеры), EN 558 (конструкция и испытания) и API 609 (для нефтегазовой отрасли). Эти документы устанавливают требования к материалам, испытаниям на герметичность, прочность корпуса и устойчивость к циклическим нагрузкам.

Для ввода в эксплуатацию фланцевого затвора необходимо предоставить следующий пакет документов: — сертификат соответствия продукции требованиям ТР ТС 010/2011 (безопасность машин и оборудования); — паспорт изделия по ГОСТ 2.601 с указанием материала, Ду, PN, типа уплотнения; — протокол гидравлических испытаний (обычно 1,5×P_раб); — сертификат на металл (для корпуса и диска); — заключение Роспотребнадзора (для систем питьевого водоснабжения); — акт освидетельствования скрытых работ с фотофиксацией монтажа.

Особое внимание уделяется совместимости фланцев: затвор должен соответствовать типу фланца трубопровода — ГОСТ 33259-2015, DIN 2501 или ANSI B16.1. Несоответствие приведёт к невозможности монтажа или нарушению герметичности.

Отсутствие любого из этих документов может стать причиной отказа в приёмке объекта Ростехнадзором или эксплуатирующей организацией. Компания АГЛАНТ поставляет фланцевые затворы с полным комплектом технической документации, включая протоколы испытаний конкретной партии. Мы можем помочь в подготовке обоснования для экспертизы промышленной безопасности и согласовании решений с требованиями проектной организации. Это может помочь избежать задержек при сдаче объекта и обеспечить беспроблемную эксплуатацию в течение всего срока службы.
