ЗАТВОР с ЭЛЕКТРОПРИВОДОМ

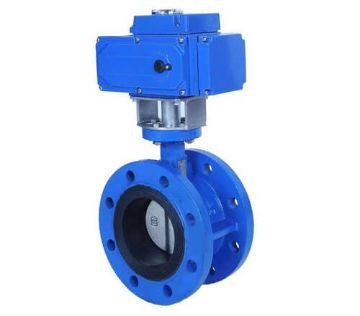

Затвор с электроприводом — это высокотехнологичное решение для дистанционного управления потоком рабочей среды в трубопроводных системах. Он представляет собой комбинацию дискового поворотного затвора (также известного как поворотный клапан или бабочка) и электрического привода, который обеспечивает автоматическое или полуавтоматическое открытие и закрытие затвора по команде от системы управления.

Основное преимущество дискового затвора с электроприводом перед ручной арматурой — возможность интеграции в системы автоматизации. В современных объектах — водопроводных станциях, тепловых пунктах, насосных узлах, промышленных предприятиях, очистных сооружениях — ручное управление уже неэффективно. Оператор не может физически находиться у каждого узла, особенно если речь идёт о десятках или сотнях задвижек, распределённых на большой территории. Электропривод решает эту задачу: он позволяет управлять затвором дистанционно, через SCADA-систему, ПЛК или пульт центрального контроля, что значительно повышает оперативность, безопасность и точность регулирования.

Согласно требованиям ГОСТ Р 57864-2017 «Арматура трубопроводная. Затворы дисковые поворотные. Общие технические условия», дисковый затвор с электроприводом должен обеспечивать герметичность класса А по ГОСТ 9544-2014, выдерживать пробное давление 1,5×PN и иметь не менее 10 000 циклов работы без потери функциональности. Эти нормы подтверждают надёжность таких устройств даже при интенсивной эксплуатации. Кроме того, по данным НИИСТ (Научно-исследовательский и проектный институт санитарной техники), использование автоматизированной арматуры на водопроводных сетях позволяет снизить аварийность на 35–45% за счёт своевременного реагирования на гидроудары, перепады давления и другие аномалии.

Дисковый затвор с приводом особенно эффективен в системах, где требуется: — быстрое перекрытие потока (например, при аварии); — циклическая работа (регулярное включение/выключение); — дистанционный контроль положения; — интеграция с системами учёта и диспетчеризации.

Приводы могут быть оснащены дополнительными функциями: ручным дублёром (для ручного управления при отключении питания), концевыми выключателями (для точного определения положения «открыто» / «закрыто»), датчиками крутящего момента (защита от перегрузки), а также интерфейсами Modbus, Profibus, CANopen для подключения к сетям автоматизации. Современные электроприводы работают от напряжения 24 В, 220 В или 380 В, имеют степень защиты IP67/IP68 и устойчивы к воздействию влаги, пыли и коррозии.

Особенно востребованы затворы поворотные с электроприводом в системах пожаротушения, где они используются для изоляции участков трубопровода или управления подачей воды к спринклерам. По СП 5.13130.2009 такие устройства должны быть снабжены сигналом положения и возможностью дистанционного управления — требования, которые полностью выполняются при использовании электроприводного затвора. Компания АГЛАНТ предлагает затворы с электроприводом от ведущих производителей России, Европы и Азии, прошедшие сертификацию в системах ГОСТ Р и ТР ТС. Мы можем помочь в подборе решения, которое окажет содействие в достижении надёжности и долговечности трубопроводной системы.

Выбор электропривода для дискового затвора — один из самых ответственных этапов при проектировании автоматизированной трубопроводной системы. От этого зависит не только удобство управления, но и долговечность всей арматуры, безопасность процесса и соответствие нормативным требованиям.

Электроприводы для дискового затвора с приводом делятся на несколько основных типов: Выключательные (On/Off) приводы — самые распространённые. Они предназначены для полного открытия или закрытия затвора. Привод работает в двухпозиционном режиме: «открыто» / «закрыто». Такие модели оснащаются концевыми выключателями, которые точно фиксируют крайние положения и отключают двигатель. Выключательные приводы применяются в системах, где не требуется регулирование потока, а только его перекрытие — например, в пожаротушении, резервных линиях, насосных узлах. Модуляционные (пропорциональные) приводы — позволяют плавно регулировать угол поворота диска от 0° до 90°. Управление осуществляется по аналоговому сигналу (4–20 мА, 0–10 В), что делает их идеальными для систем, требующих точного контроля расхода — например, в системах теплоснабжения, вентиляции, химической обработке воды. Модуляционные приводы часто имеют встроенный датчик положения и обратную связь, что повышает точность управления. Трехпозиционные приводы — управляются дискретными сигналами (вперёд/назад/стоп). Используются в системах с простой автоматикой, где нет необходимости в плавной регулировке, но требуется больше гибкости, чем у on/off моделей.

При выборе привода важно учитывать следующие параметры: — Крутящий момент — должен соответствовать усилию, необходимому для поворота диска при заданном давлении и вязкости среды. Например, для затвора DN200 PN16 требуется момент около 150 Н·м, а для DN600 — уже более 1000 Н·м. — Напряжение питания — 24 В (для взрывоопасных зон), 220 В (для бытовых и малых объектов), 380 В (для промышленных установок). — Степень защиты (IP) — для внутренних помещений достаточно IP54, для улицы или сырых камер — IP67 или IP68. — Климатическое исполнение — привод должен работать при минимальной и максимальной температуре на объекте. Стандартные модели рассчитаны на −20 °C…+60 °C, для северных регионов — с подогревом корпуса. — Тип связи — наличие Modbus, Profibus, сигнализации аварии, ручного дублёра и других функций.

По данным НПАО «Водоканал России», до 60% отказов в автоматизированных системах связаны с неправильным подбором привода. Частые ошибки: заниженный крутящий момент, отсутствие защиты от влаги, игнорирование требований по взрывозащите.

Компания АГЛАНТ помогает избежать этих ошибок. Мы проводим технический аудит, подбираем привод по каталогам производителей (Rotork, Auma, Zetkama, Burkert), предоставляем расчёты и рекомендации. Все наши затворы поворотные с электроприводом соответствуют ГОСТ Р 57864-2017 и проходят контроль у производителя. Наши специалисты могут помочь в подготовке технического обоснования, которое окажет содействие в согласовании решений с требованиями проектной организации.

Установка и обслуживание затвора с электроприводом требует строгого соблюдения технологических норм и правил эксплуатации. Даже самая качественная арматура, произведённая в соответствии с ГОСТ Р 57864-2017 и имеющая все сертификаты, может быстро выйти из строя при неправильном монтаже или отсутствии регулярного технического обслуживания.

Первый этап — подготовка к монтажу. Перед установкой необходимо: — проверить целостность корпуса, диска, уплотнения; — убедиться в правильной ориентации по стрелке потока; — очистить торцы труб от заусенцев и грязи; — убедиться, что фланцы параллельны и не создают перекоса.

Затвор должен устанавливаться в строго горизонтальном или вертикальном положении, с доступом для обслуживания. При вертикальной установке штоком вверх — это стандарт. Если шток направлен вниз, возможна аккумуляция загрязнений в сальнике, что приведёт к износу.

При подключении электропривода важно: — использовать кабель с экранированием; — подключить заземление; — установить автоматический выключатель и УЗО; — проверить полярность и напряжение.

После монтажа проводится наладка: проверка хода диска, срабатывание концевых выключателей, тестирование сигнала положения, настройка момента срабатывания. Все параметры должны соответствовать паспорту изделия.

Распространённые ошибки: — установка без опор — создаёт нагрузку на фланцы; — перекос при затяжке болтов; — использование неподходящих прокладок; — отсутствие продувки трубопровода перед пуском; — подключение без защиты от перенапряжений.

Обслуживание — обязательная процедура. По нормам, затворы с электроприводом должны проверяться не реже одного раза в 6 месяцев. Проверка включает: — визуальный осмотр; — оперирование затвором; — проверку сигнала и момента; — диагностику привода.

Компания АГЛАНТ рекомендует вести журнал обслуживания. Мы предоставляем инструкции, обучение персонала, гарантийное и постгарантийное обслуживание. Наши специалисты могут помочь в подготовке инструкции для монтажной бригады, что может помочь избежать ошибок и обеспечить надёжную эксплуатацию системы в течение всего срока службы.

Применение затворов с электроприводом регулируется комплексом российских и международных нормативных документов, обеспечивающих безопасность и надёжность трубопроводных систем. Основными являются ГОСТ Р 57864-2017 «Арматура трубопроводная. Затворы дисковые поворотные», ГОСТ 9544-2014 «Нормы герметичности затворов», а также СП 36.13330.2022 «Проектирование магистральных трубопроводов» и СП 124.13330.2022 (тепловые сети).

На международном уровне затворы с приводом должны соответствовать ISO 5208 (испытания на герметичность), API 609 (технические требования), IEC 60529 (степень защиты IP) и EN 60204-1 (безопасность электрооборудования). Эти документы устанавливают требования к материалам, испытаниям на герметичность, прочность корпуса, электробезопасности и устойчивости к циклическим нагрузкам.

Для ввода в эксплуатацию затвора с электроприводом необходимо предоставить следующий пакет документов: — сертификат соответствия продукции требованиям ТР ТС 010/2011 (безопасность машин и оборудования); — сертификат соответствия ТР ТС 004/2011 (низковольтное оборудование); — паспорт изделия по ГОСТ 2.601 с указанием материала, DN, PN, типа уплотнения, характеристик привода; — протокол гидравлических испытаний (обычно 1,5×P_раб); — протокол испытаний привода (электробезопасность, защита от перегрузки); — заключение Роспотребнадзора (для систем питьевого водоснабжения); — акт освидетельствования скрытых работ с фотофиксацией монтажа.

Особое внимание уделяется совместимости фланцев и электрических характеристик: привод должен соответствовать напряжению сети, степени защиты и климатическому исполнению. Несоответствие приведёт к отказу в приёмке или аварийной ситуации.

Отсутствие любого из этих документов может стать причиной отказа в приёмке объекта Ростехнадзором или эксплуатирующей организацией. Компания АГЛАНТ поставляет затворы с электроприводом с полным комплектом технической документации, включая протоколы испытаний конкретной партии. Мы можем помочь в подготовке обоснования для экспертизы промышленной безопасности и согласовании решений с требованиями проектной организации. Это может помочь избежать задержек при сдаче объекта и обеспечить беспроблемную эксплуатацию в течение всего срока службы.
