ЗАДВИЖКА С КОНЦЕВЫМИ ВЫКЛЮЧАТЕЛЯМИ

Зачем нужны концевые выключатели

Концевые выключатели фиксируют крайние положения затвора и передают сигнал в АСУ ТП или на пульт дежурного. Благодаря этому диспетчер видит, действительно ли арматура открыта, а не только получила команду. Задвижка с контролем положения исключает ситуации, когда система считает узел готовым, а затвор остался закрытым. Для противопожарных систем это принципиально: от фактического состояния арматуры зависит подача воды к очагу.

Сигналы от концевых выключателей удобно выводить на мнемосхему диспетчерской: так состояние каждой задвижки видно в реальном времени. Это упрощает поиск неисправностей и сокращает время реакции при тревоге.

Исполнения и совместимость

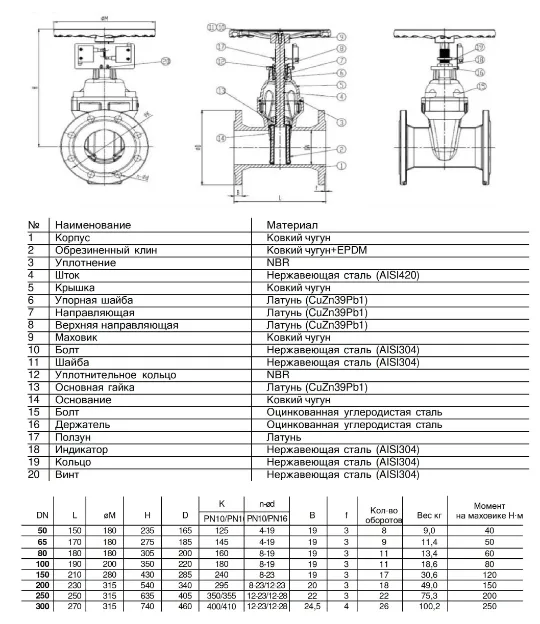

Задвижка с датчиками положения выпускается с электроприводом и с ручным управлением, где датчики контролируют ход штока. Исполнения совместимы с распространёнными системами диспетчеризации и поддерживают сухие контакты либо дискретные сигналы. Задвижка с указателем положения дополняется механическим индикатором, который виден при обходе. Диаметры охватывают DN 50–600, корпус — чугун с антикоррозионным покрытием, герметичность класса А по ГОСТ 9544.

При настройке важно выставить выключатели с небольшим запасом, чтобы сигнал приходил при полном закрытии затвора, но арматура не работала «в упор». Перетяжка контактов приводит к ложным срабатываниям и износу привода.

Подбор и настройка

При подборе уточняют тип сигнала, который требуется системе, и количество контролируемых положений — обычно открыто и закрыто. Проверяют совместимость привода с арматурой по присоединительному фланцу и напряжению питания. После монтажа настраивают положение концевых выключателей так, чтобы сигнал приходил при полном закрытии и полном открытии затвора. Настройку фиксируют в акте и повторяют при плановом обслуживании.

В регламент обслуживания включают проверку срабатывания датчиков, состояние кабельных вводов и герметичности затвора. Результаты осмотра фиксируют в журнале, что упрощает сдачу объекта надзорным органам.

Эксплуатация и поставка

В эксплуатации периодически проверяют срабатывание датчиков, состояние кабельных вводов и герметичность затвора. Арматуру проворачивают, чтобы избежать заклинивания после длительного простоя. Поставка включает паспорт, сертификат соответствия и документацию на привод и датчики. Отгрузка со склада, доставка по России, помощь в подборе исполнения под проект и расчёт стоимости.

Поставка сопровождается паспортом, сертификатом соответствия и документацией на датчики. По запросу предоставляем сведения о типах сигналов и помогаем подобрать исполнение под вашу систему диспетчеризации.
