ТРУБА НПВХ

Производство и применение трубы НПВХ (непластифицированный поливинилхлорид) регулируется рядом государственных и отраслевых стандартов, обеспечивающих соответствие механических, химических и эксплуатационных характеристик требованиям безопасности и долговечности. Основным документом является ГОСТ 51613-2000 «Трубы напорные из непластифицированного поливинилхлорида (НПВХ) и соединительные детали к ним», который устанавливает требования к материалу, геометрии, давлению, методам испытаний и маркировке. Дополнительно применяются ГОСТ 32413-2013 (для безнапорных систем), СП 40-102-2000 (проектирование трубопроводов из ПВХ), а также СанПиН 2.1.4.1074-01 — при использовании в системах питьевого водоснабжения.

Согласно ГОСТ 51613-2000, трубы НПВХ классифицируются по сериям (S) и номинальному давлению (PN): PN6, PN10, PN16. Материал должен соответствовать минимальной длительной прочности (MRS) не менее 45 МПа, что подтверждается испытаниями по ISO 15877. Компания АГЛАНТ поставляет трубу НПВХ, произведённую из первичного сырья с сертификатом соответствия, что исключает риск снижения эксплуатационных характеристик из-за вторичного ПВХ или неконтролируемых добавок.

Мы рекомендуем использовать трубы НПВХ в следующих системах: внутренняя и наружная канализация, дренаж, ливневая канализация, техническое водоснабжение, промышленные стоки с pH от 2 до 12. Однако важно помнить: НПВХ не предназначен для горячего водоснабжения — максимальная рабочая температура составляет +45°C, а кратковременно — до +60°C.

Типичная ошибка — использование труб НПВХ в системах отопления или ГВС. При температуре выше +60°C материал теряет прочность, что может привести к разрыву даже при низком давлении. Поэтому мы советуем всегда сверяться с проектной документацией и не выходить за рамки допустимых параметров. Это может помочь избежать аварий и дорогостоящего восстановления.

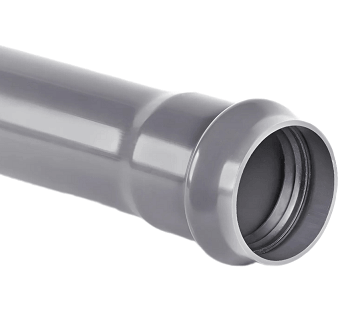

Выбор трубы НПВХ по ГОСТ 51613 начинается с определения рабочего давления, температуры и химического состава транспортируемой среды. Для напорной канализации и технического водоснабжения чаще всего применяются трубы серии PN10 или PN16. Например, труба НПВХ DN110 PN10 рассчитана на постоянное давление 10 бар при температуре +20°C. При повышении температуры давление необходимо корректировать с помощью коэффициента C: при +40°C C ≈ 0,63, значит, допустимое давление снижается до 6,3 бар.

Компания АГЛАНТ поставляет трубы НПВХ в диапазоне DN50–DN400, с точным соблюдением допусков по диаметру и толщине стенки (класс точности «В» по ГОСТ 51613). Все изделия имеют чёткую маркировку: «НПВХ ГОСТ 51613 DN110×3,2 PN10», где 3,2 мм — толщина стенки. Мы рекомендуем всегда проверять эту информацию перед монтажом.

Особое внимание следует уделить совместимости фитингов. Для обеспечения герметичности все соединительные детали должны быть изготовлены из того же материала и соответствовать тому же стандарту. Использование ПВХ-муфт вместо НПВХ может привести к расслоению шва при давлении выше 4 бар.

Также важно учитывать условия прокладки. При подземной укладке глубина заложения не должна превышать 6 м, а обратная засыпка должна выполняться песком без крупных включений. Для участков с высокой нагрузкой (под дорогами) рекомендуется использовать защитные кожухи. Ошибкой является игнорирование компенсации теплового расширения: коэффициент линейного расширения НПВХ составляет 0,07 мм/м·°C, что при перепаде температур 30°C даёт удлинение 2,1 мм на метр трубы. Поэтому мы советуем предусматривать компенсационные петли или скользящие опоры. Это оказывает содействие в предотвращении деформации системы.

Труба НПВХ (непластифицированный поливинилхлорид) принципиально отличается от обычного ПВХ отсутствием пластификаторов — специальных добавок, повышающих гибкость, но снижающих термостойкость и химическую устойчивость. Благодаря этому НПВХ обладает высокой жёсткостью, прочностью и стойкостью к агрессивным средам: кислотам, щелочам, солям, маслам. В отличие от ПЭ и ПП, НПВХ не подвержен ползучести под нагрузкой, что делает его предпочтительным для напорных систем с постоянным давлением.

Сравнение с другими материалами: полиэтилен (ПЭ100) лучше переносит низкие температуры и ударные нагрузки, но уступает по жёсткости и максимальной рабочей температуре (+40°C у ПЭ против +45°C у НПВХ). Полипропилен (ПП) выдерживает более высокие температуры (+70°C), но чувствителен к УФ-излучению и менее устойчив к химическим реагентам. НПВХ, в свою очередь, идеален для систем с агрессивными стоками (например, в химической промышленности) и для наружной канализации благодаря устойчивости к старению и биологической коррозии.

Компания АГЛАНТ поставляет трубу НПВХ, соответствующую требованиям ГОСТ 51613-2000 и ISO 1452, с гарантией срока службы до 50 лет при соблюдении условий эксплуатации. Мы рекомендуем использовать НПВХ в следующих случаях: напорная канализация, дренажные системы, промышленные технологические линии с агрессивными средами, техническое водоснабжение.

Типичная ошибка — применение НПВХ в системах с температурой выше +60°C или в условиях прямого УФ-излучения без защиты. Хотя НПВХ содержит стабилизаторы, длительное воздействие солнца приводит к хрупкости. Поэтому при наземной прокладке рекомендуется окрашивать трубы в светлый цвет или использовать защитные кожухи. Это может помочь сохранить механические свойства на весь срок службы.

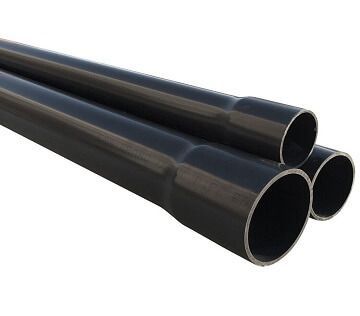

Одной из самых частых ошибок при монтаже трубы НПВХ является нарушение технологии клеевого соединения. Перед нанесением клея поверхности трубы и фитинга должны быть обезжирены и слегка зачищены. Клей наносится равномерно на обе поверхности, после чего детали соединяются с поворотом на 1/4 оборота и удерживаются 15–30 секунд. Недостаточное количество клея или его неравномерное распределение приводит к негерметичному шву, который может дать течь уже при первом опрессовании.

Вторая ошибка — игнорирование температурных условий монтажа. При температуре ниже +5°C время полимеризации клея увеличивается в 2–3 раза, а при +35°C и выше — резко сокращается, что не позволяет качественно выполнить соединение. Мы рекомендуем проводить монтаж при температуре от +10°C до +30°C. Компания АГЛАНТ старается выполнять поставку изделий с инструкцией по монтажу, включающей рекомендации по выбору клея и времени выдержки.

Третья ошибка — неправильная фиксация трубы на опорах. НПВХ имеет высокий коэффициент линейного расширения, поэтому жёсткая фиксация вызывает внутренние напряжения и деформацию. Мы рекомендуем использовать скользящие опоры с шагом не более 1 м для вертикальных участков и 1,5 м — для горизонтальных. На длинных участках обязательно предусматривать компенсационные петли.

Наконец, часто забывают о тестировании системы. После монтажа необходимо выдержать не менее 24 часов (при +20°C) перед гидроиспытаниями. Преждевременная подача давления может привести к разрыву шва. Эти меры могут помочь обеспечить надёжную эксплуатацию системы на весь расчётный срок — до 50 лет.
