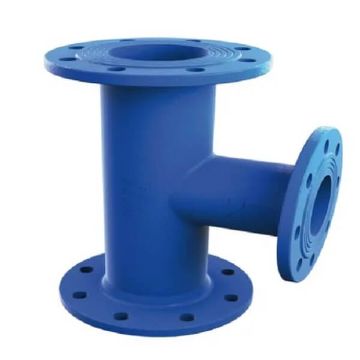

ТРОЙНИК СТАЛЬНОЙ

Производство тройников стальных в Российской Федерации регулируется ГОСТ 17378-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники». Этот стандарт устанавливает геометрические параметры, допуски, марки сталей, методы контроля и маркировку. Несмотря на то, что на рынке часто используется упрощённое обозначение «тройник стальной», технически корректно указывать полную ссылку — «тройник стальной ГОСТ» — чтобы исключить поставку изделий по внутренним ТУ с заниженными характеристиками.

Ключевые требования ГОСТ 17378-2001:

— Типы тройников: равнопроходные (все три патрубка одного Ду) и переходные (боковой или прямой патрубок меньшего диаметра);

— Углы ответвлений: 90° (основной тип), 45° (по согласованию);

— Допуски по овальности: не более 8% для Ду ≤ 200 мм;

— Марки сталей: 20, 09Г2С, 10Г2, 15ХМ и др., с привязкой к ГОСТ 1050 и ГОСТ 19281;

— Обязательная маркировка: Ду основного и бокового патрубков, марка стали, ГОСТ, номер плавки.

Типичная ошибка при закупках — формулировка «нужен тройник стальной Ду100×80» без указания ГОСТ. В этом случае поставщик может поставить изделие с толщиной стенки на 10–15% ниже номинала или с радиусом перехода, не соответствующим расчётным нагрузкам. Это нарушает условия прочности по ГОСТ 32382-2013 и может привести к отказу узла при гидроударе.

По СП 70.13330.2012 проектировщик обязан указывать все параметры, влияющие на надёжность соединения. Отсутствие ссылки на ГОСТ в спецификации может стать основанием для отказа в приёмке объекта Ростехнадзором.

Мы рекомендуем всегда указывать: «тройник стальной ГОСТ 17378-2001, Ду100×100×80, 90°, ст.20». Это гарантирует совместимость с проектом и соответствие расчётным условиям эксплуатации.

Компания АГЛАНТ поставляет тройники стальные в полном соответствии с действующими стандартами и может оказать содействие в расшифровке обозначений по чертежам или спецификациям. Мы стараемся выполнять поставки с сопроводительной документацией, включая сертификаты по ГОСТ Р и EN 10204-3.1.

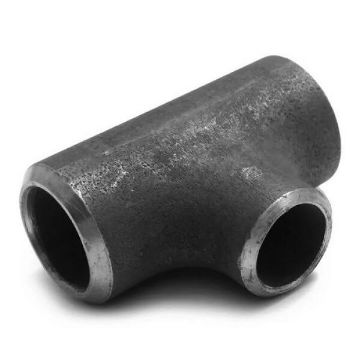

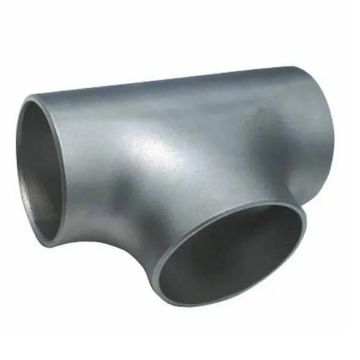

Тройник стальной равнопроходной имеет все три патрубка одинакового условного прохода (например, Ду100×100×100), тогда как тройник стальной переходный содержит хотя бы один патрубок другого диаметра (например, Ду100×100×65). Выбор зависит от гидравлической схемы и функционального назначения узла.

Равнопроходные тройники применяются:

— В системах с равномерным распределением потока (например, подключение параллельных веток отопления);

— При необходимости ревизии или установки заглушки на любом патрубке;

— В технологических линиях с одинаковым диаметром труб по всему маршруту.

Переходные тройники целесообразны:

— При подключении ответвлений меньшего диаметра (например, импульсных линий КИПиА, дренажей, продувок);

— Для снижения гидравлических потерь — за счёт уменьшения объёма застойной зоны;

— При экономии материала — масса переходного тройника Ду150×150×50 на 35–40% меньше равнопроходного Ду150×150×150.

Критическая ошибка — установка переходного тройника с боковым патрубком большего диаметра, чем прямой. Это создаёт гидравлический «тупик» и зону повышенной турбулентности, что приводит к эрозионному износу и вибрации. По ГОСТ 17378-2001 такой вариант не предусмотрен — боковой патрубок всегда ≤ основного.

Практический расчёт: для Ду100 основной линии, скорость потока 2 м/с, подключение Ду25:

— Переходный тройник Ду100×100×25 — коэффициент местного сопротивления ζ ≈ 0,9;

— Равнопроходной Ду100×100×100 с последующим редуктором — ζ ≈ 1,4;

— Экономия напора — до 0,12 м вод. ст.

Компания АГЛАНТ поставляет как тройник стальной равнопроходной, так и тройник стальной переходный всех типоразмеров и может помочь в подборе под конкретную гидравлическую схему. Мы рекомендуем при проектировании всегда сверяться с ГОСТ 17378-2001 и расчётами по СП 31-107-2004.

Основные марки сталей для тройника стального приварного по ГОСТ 17378-2001:

— Сталь 20 (ГОСТ 1050): σв ≥ 410 МПа, δ ≥ 25%, KCU ≥ 29 Дж/см² при –20 °C. Наиболее востребована для воды, пара, воздуха при t ≤ +300 °C. Недостаток — склонность к графитизации при длительной работе выше +350 °C.

— Сталь 09Г2С (ГОСТ 19281): σв ≥ 490 МПа, KCU ≥ 40 Дж/см² при –40 °C. Рекомендуется для наружных сетей в регионах с низкими температурами (Сибирь, ДВ) и для участков с вибрацией (насосные агрегаты).

— Сталь 12Х18Н10Т (ГОСТ 5632): аустенитная нержавеющая. Применяется в агрессивных средах — кислоты, щёлочи, морская вода. Обязательно требует стабилизирующего отжига для предотвращения межкристаллитной коррозии (МКК).

Критическая ошибка — применение тройника из стали 20 в системе с pH < 4 или > 10 без защиты. Скорость коррозии превышает 0,15 мм/год, что недопустимо по ГОСТ 32382-2013 (п. 5.7).

Практический пример: тройник Ду150 в линии фосфорной кислоты (10%, t = 60 °C):

— Сталь 20: ресурс — 8–12 месяцев;

— 12Х18Н10Т: ресурс — 7–10 лет;

— Стоимость: на 200–250% выше, но совокупная стоимость владения (TCO) — ниже в 3–4 раза.

Для особо агрессивных сред (плавиковая кислота, хлор) используются композитные решения: стальной тройник с внутренним вкладышем из ПТФЭ или PVDF.

Мы рекомендуем при выборе учитывать не только цену, но и совокупную стоимость владения. Подтверждение качества стали — сертификат по ГОСТ Р с протоколами по ГОСТ 18895 (химсостав) и ГОСТ 1497 (механика).

Компания АГЛАНТ поставляет тройники стальные из всех указанных марок и может помочь в подборе под конкретную среду — в том числе с привлечением данных по химической совместимости.

Сварка тройника стального приварного — ответственный этап, так как зона ответвления подвержена концентрации напряжений. По РД 36-62-84 и ГОСТ 16037-2019 основные требования:

1. Подготовка кромок: угол разделки — 30–35°, притупление — 1,0–1,5 мм. Ошибка: притупление >2 мм — вызывает непровар корня.

2. Предварительный подогрев: для сталей 09Г2С и толщине >16 мм — до +100…+150 °C. Без подогрева в зоне термического влияния (ЗТВ) образуются закалочные структуры, снижающие KCV до 10–15 Дж/см².

3. Послесварочная термообработка: для ответственных линий (I–II категорий) — высокий отпуск (600–650 °C, 2–4 ч) для снятия остаточных напряжений.

4. Сварочные материалы: для стали 20 — электроды УОНИ-13/45, для 09Г2С — УОНИ-13/55, для нержавеющих — ЦЛ-11.

Типичные причины отказов:

— Непровар корня — 55% случаев по данным ЦКБА;

— Трещины в ЗТВ — из-за отсутствия подогрева;

— Деформация тройника — из-за неправильной последовательности наложения валиков (рекомендуется «от центра к краям»).

Мы рекомендуем обязательный контроль качества:

— Визуальный и измерительный — по ГОСТ 32569;

— Капиллярный — по ГОСТ 18452 (для выявления поверхностных трещин);

— Радиографический или УЗК — по ГОСТ 7512 / ГОСТ 23074 (для Ду ≥ 100 или Ру ≥ 16).

Компания АГЛАНТ поставляет тройник стальной Ду с сертификатами по ГОСТ Р и EN 10204-3.1, включая данные по термообработке. Мы можем оказать содействие в подборе режимов сварки и рекомендаций по контролю — особенно при монтаже в полевых условиях.
