СЕДЛОВОЙ ОТВОД

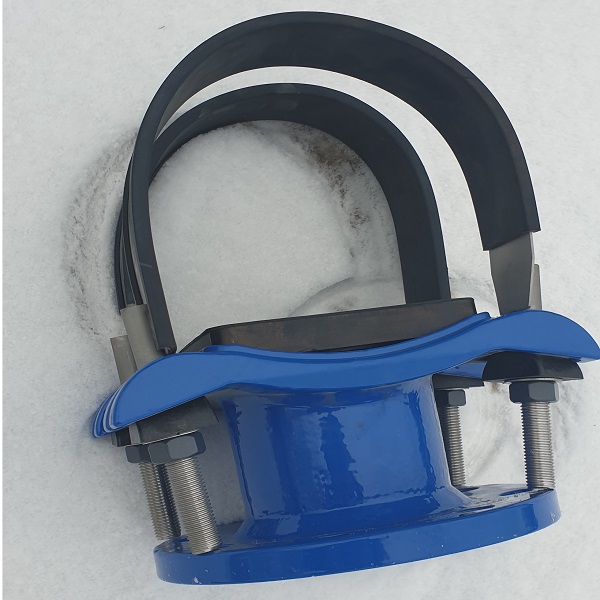

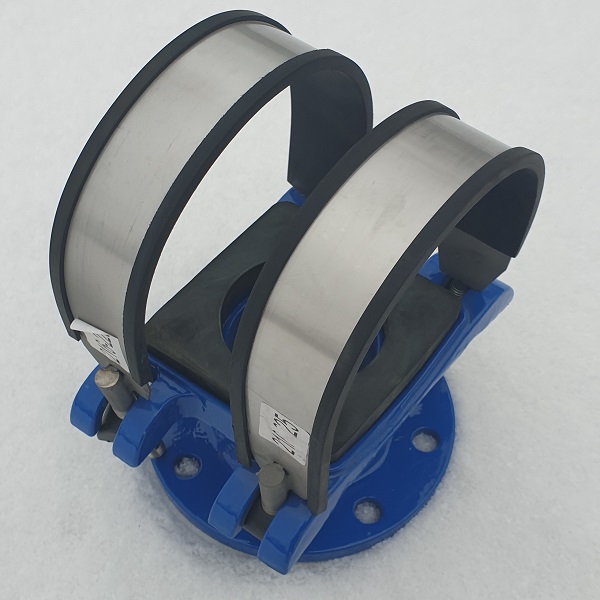

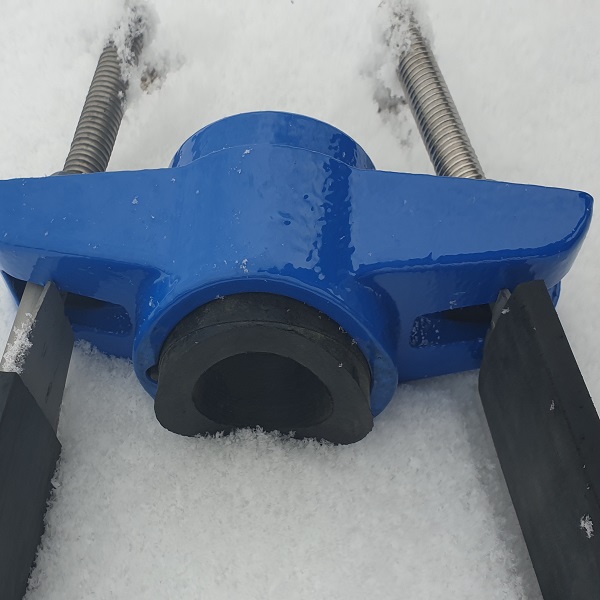

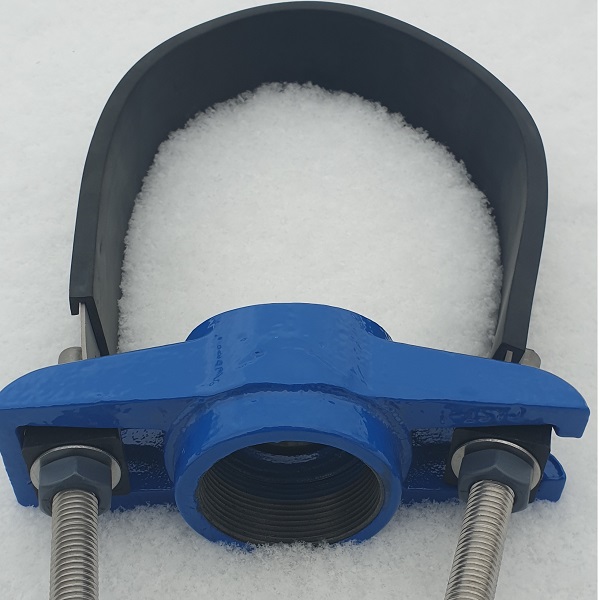

Седловой отвод — это специализированный фитинг, предназначенный для быстрой, герметичной и безопасной врезки в действующий напорный трубопровод без необходимости остановки системы, слива среды или разрезания магистрали. Его часто называют «седелкой на трубу» или «хомутовым отводом» благодаря конструктивным особенностям: он обхватывает трубу по окружности, как седло, и обеспечивает надёжное соединение за счёт болтового крепления.

Компания АГЛАНТ производит высококачественные фланцевые и резьбовые седловые отводы из стали, которые подходят для любых типов труб — будь то стальные, чугунные, асбестоцементные или полимерные магистрали. Мы изготавливаем изделия под заказ любого диаметра — от DN 50 до DN 1400 мм, что позволяет использовать наши решения как в бытовых сетях водоснабжения, так и в крупных промышленных и муниципальных объектах.

Главное преимущество седлового отвода перед классическими тройниками — возможность выполнить врезку под давлением. Это значит, что система продолжает работать в штатном режиме, а потребители не испытывают перебоев в подаче воды, пара или других рабочих сред. Особенно это важно для коммунальных хозяйств, где отключение даже одного участка может затронуть сотни домов. Согласно методическим рекомендациям НИИ Мосстрой и требованиям СП 42-101-2003, применение седловых отводов при модернизации сетей водоснабжения позволяет сократить простои на 80–90%, что делает технологию экономически и социально выгодной.

Ещё одно ключевое достоинство — сохранение целостности трубы. При установке обычного тройника требуется разрезать стенку магистрали, что ослабляет её механическую прочность и создаёт зону концентрации напряжений. В случае старых или коррозионно повреждённых труб это может привести к аварии. Седловой отвод, напротив, устанавливается на неповреждённый участок, а врезка выполняется точечно с помощью специального инструмента. Современные модели, включая те, что мы производим, оснащаются самонарезающими патрубками с обратным клапаном, который исключает выброс среды при проникновении внутрь.

Наша продукция изготавливается из высококачественной углеродистой стали марок Ст3сп и 20, прошедшей входной контроль по ГОСТ 380-2005 и ГОСТ 1050-88. Все сварные швы проверяются методом ультразвукового контроля (УЗК), а геометрия изделий соответствует требованиям ГОСТ Р 54475-2011 и ТР ТС 032/2013. Поверхность отводов покрывается антикоррозионным слоем — горячее цинкование или двухкомпонентная эмаль — в зависимости от условий эксплуатации.

Благодаря собственному производству и автоматизированным линиям резки, гибки и сварки, мы обеспечиваем изготовление седловых отводов в кратчайшие сроки — от 3 до 7 рабочих дней с момента согласования чертежа. Это особенно важно при экстренных ремонтах или срочных проектах.

Применение седелки на трубу оправдано в системах водоснабжения, пожаротушения, канализации, тепло- и пароснабжения. Она незаменима при подключении новых потребителей, организации дренажных выпусков, установке контрольно-измерительных приборов или замене устаревших узлов.

Компания АГЛАНТ гарантирует не только качество, но и техническую поддержку: наши инженеры помогают с расчётом параметров, подбором размера, выбором типа соединения (резьбовое или фланцевое) и подготовкой документации.

Выбирая наш седловой отвод, вы получаете современное, долговечное и безопасное решение, соответствующее самым строгим стандартам российского и международного уровня.

Выбор и заказ седлового отвода — процесс, требующий учёта множества технических параметров, поскольку от правильного подбора зависит надёжность и безопасность всей системы. Компания АГЛАНТ, как производитель фланцевых и резьбовых седловых отводов из стали, предлагает комплексный подход к подбору, учитывающий все особенности вашего объекта.

Первый и самый важный параметр — диаметр основной трубы (DN). От него зависит размер хомутовой части седлового отвода. Мы производим изделия под любые стандартные и нестандартные диаметры — от DN 50 до DN 1400 мм. Уточните внешний диаметр трубы, толщину стенки и материал (сталь, чугун, ПНД и др.), чтобы мы могли подобрать оптимальную конструкцию.

Второй критерий — тип соединения ответвления. У нас доступны два варианта:

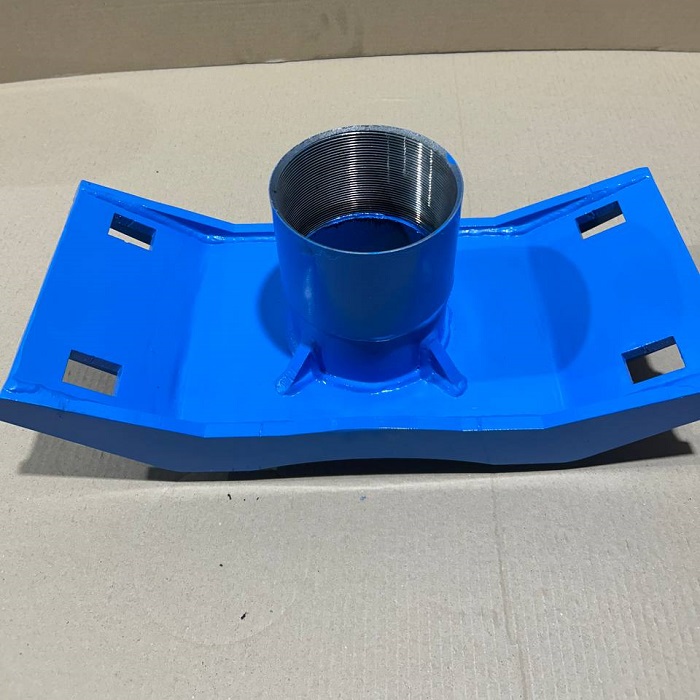

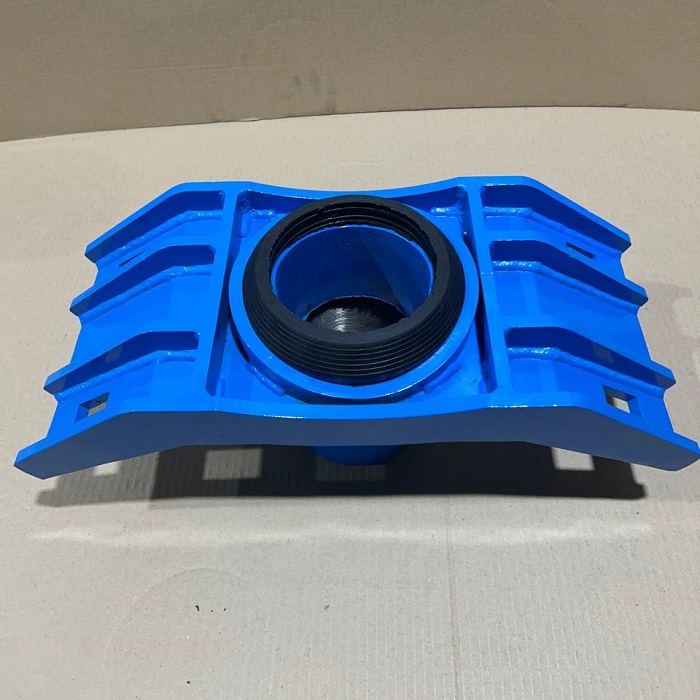

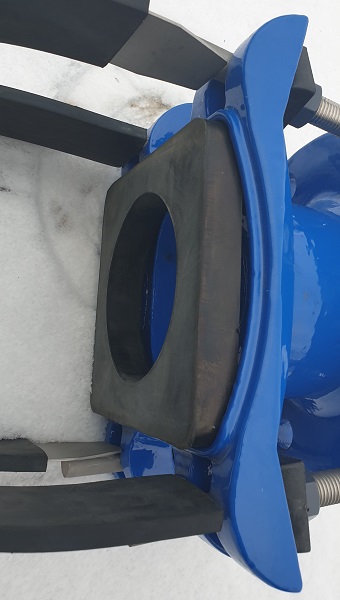

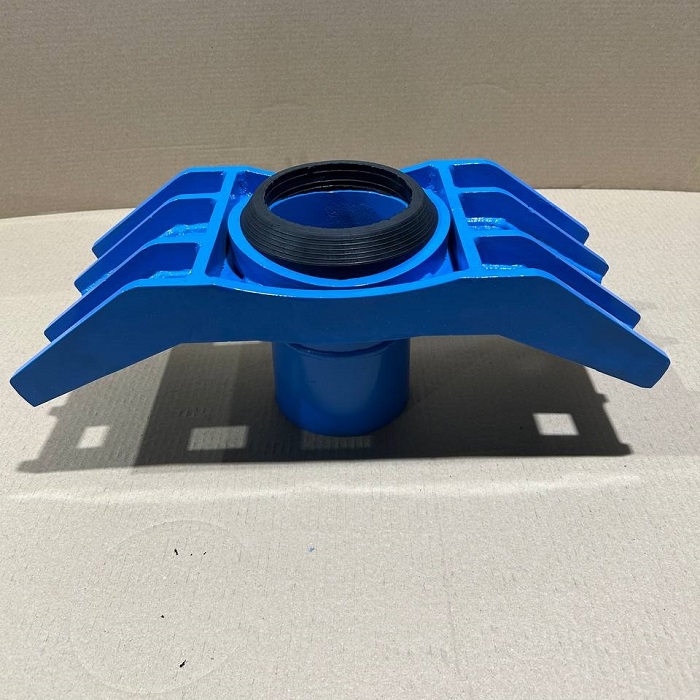

Резьбовой отвод седелка — идеален для трубопроводов малого и среднего диаметра (до DN 200), когда ответвление выполняется с помощью резьбовой арматуры или шлангов. Подходит для временных подключений, пожарных гидрантов, спускников.

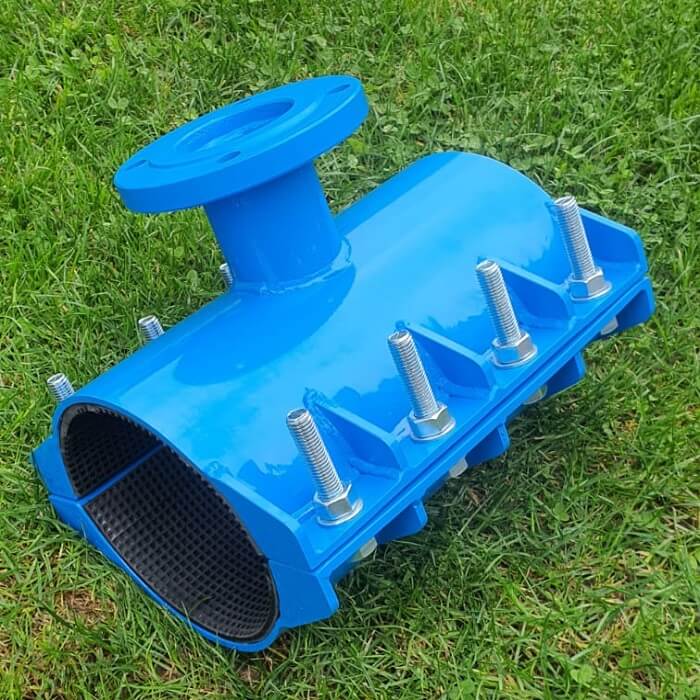

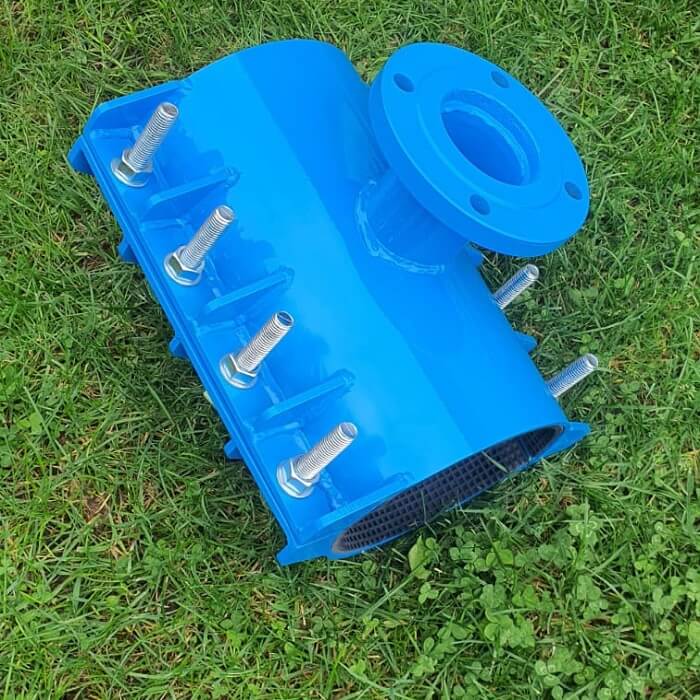

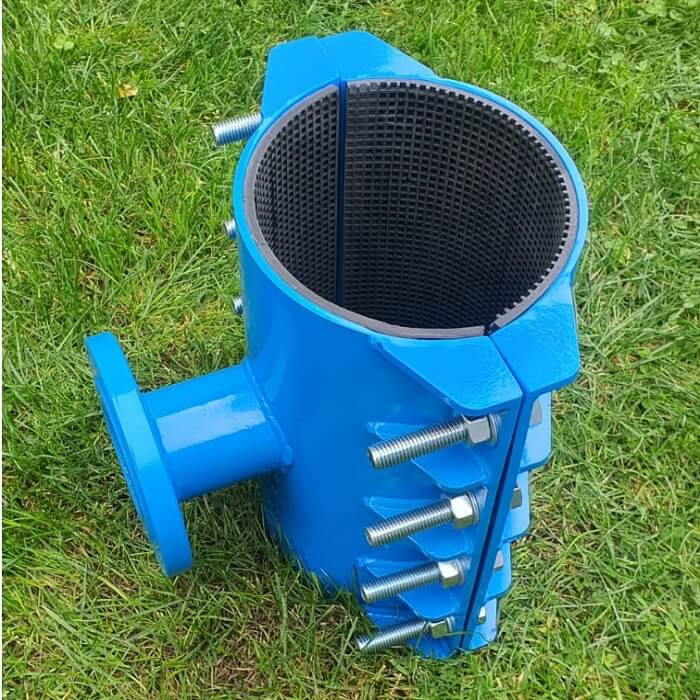

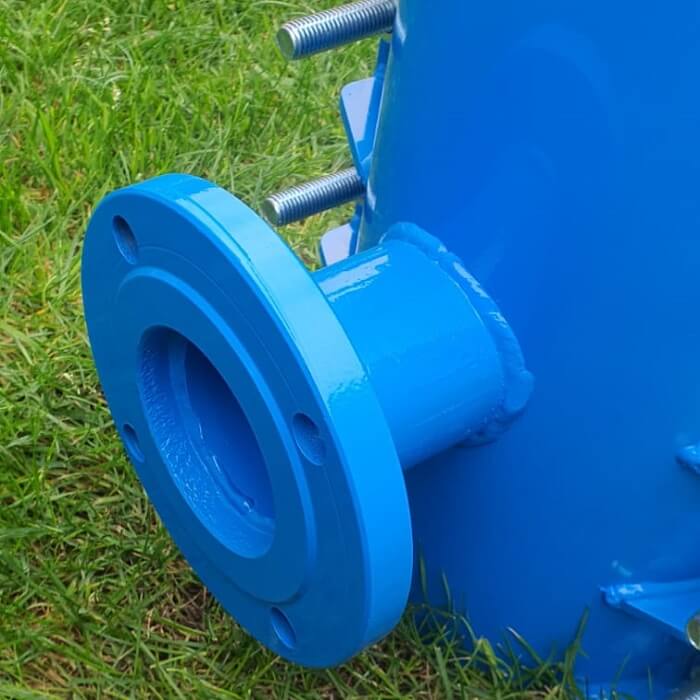

Фланцевый седловой отвод — используется в промышленных и муниципальных сетях, где требуется подключение к насосам, запорной арматуре или другим фланцевым узлам. Обеспечивает максимальную герметичность и ремонтопригодность.

Третий фактор — рабочее давление и температура среды. Наши стальные седловые отводы рассчитаны на давление до 25 бар и температуру до +200 °C, что позволяет использовать их в системах холодного и горячего водоснабжения, паропроводах, технологических магистралях. Для агрессивных сред (например, в химической промышленности) возможна доработка с использованием нержавеющей стали или защитных покрытий.

Четвёртый аспект — место установки и условия окружающей среды. Если трубопровод проложен в агрессивном грунте, в условиях высокой влажности или под открытым небом, мы рекомендуем седловые отводы с усиленной антикоррозионной защитой — горячее цинкование по ГОСТ 9.307-89 или эмалирование по ГОСТ 12.4.021-75.

При заказе важно предоставить:
Чертёж или эскиз узла;
Фото места врезки (при необходимости);
Технические характеристики трубы;
Требования к материалу и покрытию.
Мы оперативно готовим КД (конструкторскую документацию) для согласования её с заказчиком и запускаем производство. Благодаря собственным мощностям, изготавливаем седловые отводы в течение 3–7 дней, включая сварку, контроль качества и упаковку.

Наши изделия соответствуют нормативам ГОСТ Р 54475-2011, СП 40-102-2000 и международному стандарту ISO 4427. Каждый отвод проходит испытание на герметичность под давлением 1,5 от номинального.

Компания АГЛАНТ — это не просто поставщик, а партнёр, который берёт на себя ответственность за качество и сроки. Мы предлагаем доставку по всей России и техническую консультацию на всех этапах — от проектирования до монтажа.

Выбирайте седелку на трубу от производителя — и вы получите надёжное, долговечное и точно рассчитанное решение для вашей инженерной задачи.

Монтаж седлового отвода на стальной или чугунной трубе — ответственный процесс, от которого напрямую зависит герметичность, безопасность и срок службы всего узла. Даже при использовании качественного изделия, такого как наши фланцевые и резьбовые седловые отводы из стали, произведённые компанией АГЛАНТ, неправильная установка может привести к протечкам, гидроударам или разрушению соединения. Поэтому крайне важно соблюдать технологическую последовательность и следовать рекомендациям, закреплённым в нормативных документах, таких как СП 42-101-2003, ГОСТ 16037-80 и РД 34.20.518-93.

Первый этап — подготовка места врезки. Выберите прямой участок трубы, удалённый не менее чем на 3 диаметра от фасонных частей, опор, компенсаторов или поворотов. Очистите поверхность трубы от грязи, ржавчины, старой краски и нагара. Для стальных и чугунных труб используйте металлическую щётку или абразивный диск до получения металлического блеска. Это обеспечит плотное прилегание уплотнительной прокладки и предотвратит смещение хомута.

Далее — установка корпуса седлового отвода. Наденьте резиновую прокладку на трубу, затем установите половинки хомута и соедините их болтами. Затягивайте болты равномерно, по диагонали, с помощью динамометрического ключа. Момент затяжки зависит от диаметра: например, для DN 100 — 30 Н·м, для DN 200 — 45 Н·м. Перетяжка может деформировать прокладку, недотяжка — привести к проскальзыванию.

Третий шаг — врезка под давлением. Убедитесь, что запорный клапан на патрубке седлового отвода закрыт. Подключите ручную или электрическую врезную машину к резьбе или фланцу. Запустите сверление — скорость должна быть умеренной, без перегрева. После проникновения внутрь трубы инструмент автоматически извлекается, а клапан перекрывает поток.

Особое внимание — герметизации соединений. Все резьбовые узлы обрабатываются анаэробным герметиком или льном с пастой Unisol. Фланцевые соединения комплектуются паронитовыми прокладками по ГОСТ 15529-70.

После монтажа проводится опрессовка узла. Система поднимается до пробного давления (1,25 от рабочего) и выдерживается не менее 30 минут. Утечки недопустимы.

Частые ошибки, которых следует избегать:
Установка на повреждённый или сильно корродированный участок трубы;
Использование несоответствующей прокладки (например, для полиэтилена на стальной трубе);
Неравномерная затяжка болтов;
Применение самодельных или некачественных врезных устройств.
Компания АГЛАНТ предоставляет полный комплект сопроводительной документации, включая паспорта и сертификаты.

Наши седловые отводы изготавливаются в кратчайшие сроки, с гарантией качества и соответствия всем нормам. Это надёжное решение для любых условий — от городских водопроводов до промышленных предприятий.
