ПЕРЕХОД СТАЛЬНОЙ по ГОСТ

Несмотря на схожесть наименований, ГОСТ 17378-2001 и ГОСТ 17375-2001 регламентируют принципиально разные типы деталей, и путаница между ними — частая причина проектных ошибок.

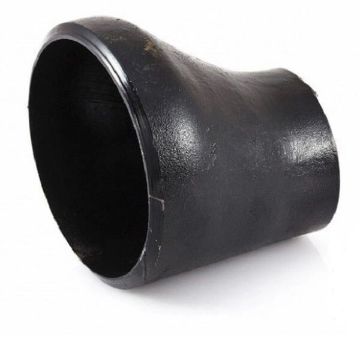

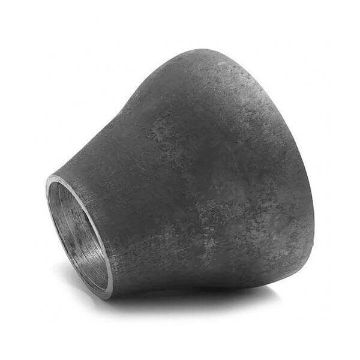

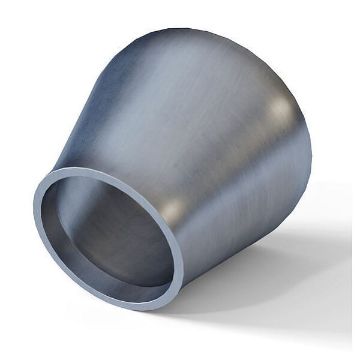

ГОСТ 17378-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы, тройники, переходы» — основной стандарт для приварных переходов общепромышленного назначения. Охватывает концентрические и эксцентрические исполнения, Ду от 15 до 1200 мм, Ру до 160. Все переходы — бесшовные, изготавливаются горячей штамповкой или ковкой. Типовые размеры: 150×100, 200×150, 250×200 и т.д. В таблице 2 стандарта указаны толщины стенок, углы конусности (12°–18°), длины.

ГОСТ 17375-2001 «Детали трубопроводов приварные из меди и медных сплавов. Отводы, тройники, переходы» — не относится к стальным изделиям. Он регламентирует медные и латунные детали для систем холодного водоснабжения, кондиционирования и судостроения. Применение этого стандарта к стальным трубопроводам — грубая ошибка, приводящая к несоответствию прочностным расчётам.

Типичная ситуация: в спецификации указано «переход стальной ГОСТ 17375 2001» — поставщик по умолчанию применяет ГОСТ 17378, но при приёмке возникают претензии из-за несоответствия чертежу, где указаны размеры по ГОСТ 17375 (медные толщины тоньше на 30–40%).

Обязательное применение ГОСТ 17378 регламентировано:

— ГОСТ 32382-2013 (п. 8.1): для технологических трубопроводов — только детали по ГОСТ 17378, ГОСТ 30753 и др.;

— СП 70.13330.2012 (п. 7.1): монтаж — по размерам, указанным в чертежах, соответствующих ГОСТ;

— РД 10-249-98 (п. 4.7): расчёт прочности — на основе геометрии по ГОСТ 17378.

Сравнение для перехода 150×100:

— По ГОСТ 17378: D₁ = 159 мм, D₂ = 114 мм, L = 100 мм, s = 6,0 мм (сталь 20);

— По ГОСТ 17375 (медь М1): D₁ = 159 мм, D₂ = 114 мм, L = 80 мм, s = 4,0 мм;

— Разница в массе — 4,2 кг против 2,8 кг; в прочности — 2,25 раза.

Мы рекомендуем при составлении спецификаций чётко указывать: «переход стальной ГОСТ 17378-2001», избегая формулировок «ГОСТ 17375» без уточнения материала.

Компания АГЛАНТ поставляет переход стальной ГОСТ 17378 и ГОСТ 17378 2001 переходы стальные в полном соответствии с актуальной редакцией стандарта. Мы можем оказать содействие в проверке чертежей и спецификаций на предмет корректного указания норматива.

Подделки под переход стальной ГОСТ — реальная угроза при закупках «по остаточному принципу». Подтверждение подлинности включает три уровня контроля:

1. Документальный (обязательный комплект):

— Паспорт изделия по ГОСТ 2.601 с указанием: Ду₁×Ду₂, тип («концентрический»), марка стали, номер плавки, стандарт (ГОСТ 17378-2001), дата изготовления;

— Сертификат качества по ГОСТ Р с протоколами: химический состав (ГОСТ 18895), механические свойства (ГОСТ 1497), ударная вязкость KCV (ГОСТ 9454);

— Сертификат EN 10204-3.1 (внутренний контроль) или 3.2 (независимый контроль);

— Акт гидравлических испытаний (1,5×Ру, 5 мин, без течи);

— Чертёж с фактическими размерами (L, α, s), подписанный ОТК.

2. Инструментальный (при получении партии):

— Геометрический контроль штангенциркулем: Ду (±1%), длина L (±2 мм), толщина s (–0/+1,5 мм);

— Контроль угла конусности: α = arctg((D₁–D₂)/(2·L)) — должно соответствовать таблице 2 ГОСТ 17378 (допуск ±1°);

— Спектральный анализ (XRF) — подтверждение стали (C ≤ 0,25%, Mn 0,35–0,65%, Si ≤ 0,37% для стали 20).

3. Лабораторный (при сомнениях):

— Микроструктурный анализ — мелкозернистая феррито-перлитная структура;

— Испытание на растяжение — σв ≥ 410 МПа, σₜ ≥ 245 МПа для стали 20;

— KCV ≥ 29 Дж/см² при –20 °C.

Критическая ошибка — отсутствие указания ГОСТ 17378-2001 в паспорте. Часто встречается формулировка «по ГОСТ» без номера — это не является подтверждением соответствия. По РД 10-249-98 (п. 3.4) детали должны изготавливаться строго по указанному стандарту.

Маркировка на детали по ГОСТ 17378 (п. 5.2): выбивка Ду, Ру, марка стали, номер плавки, «17378-01» — обязательна для Ду ≥ 50 мм.

Компания АГЛАНТ поставляет переход стальной ГОСТ 17378 с полным пакетом документов и может помочь в организации независимой экспертизы при крупных поставках — через аккредитованные лаборатории, входящие в систему Ростеста.

Основные ошибки при подборе ГОСТ 17378 2001 переходов стальных связаны с игнорированием расчётных параметров в пользу «визуального соответствия» Ду. Разбор типичных ситуаций:

1. Подбор только по Ду, без учёта толщины стенки трубы. Переход 159×108 мм по ГОСТ 17378 имеет толщину s = 6,0 мм (для Ру16). Если подключается к трубе 159×4,5 мм (СТЦ), образуется ступенька 1,5 мм, вызывающая турбулентность, шум и эрозию при скорости > 1,5 м/с. Решение — использовать переход с тонким концом (s₂ = 4,5 мм), изготавливаемый по спецзаказу с расчётом по ГОСТ 14249.

2. Игнорирование угла конусности. В ГОСТ 17378 угол фиксирован (например, 15,3° для 150×100). При ручной подгонке кромок «под сварку» угол может достичь 25°, что увеличивает коэффициент концентрации напряжений Кₖ с 1,4 до 2,6. Ресурс при циклической нагрузке падает в 5 раз.

3. Применение стандартного перехода при D₁/D₂ > 2,0. Для 219×89 мм (D₁/D₂ = 2,46) Кₖ ≥ 3,2, что недопустимо при Ру > 6,3. Решение — ступенчатый переход (219→159→89) или удлинённое исполнение с α ≤ 12°.

Расчёт минимальной толщины по ГОСТ 14249 для конического участка:

sₘᵢₙ = Pᵣ · D₁ / (2·φ·[σ]·cosα – 0,8·Pᵣ),

где Pᵣ = Pₘₐₓ · K₁ · K₂ (K₁ — динамический коэффициент, K₂ — температурный), φ = 1,0 (для бесшовных), [σ] — допускаемое напряжение.

Пример: переход 150×100, сталь 20, t = 200 °C, Pₘₐₓ = 1,3 МПа, ΔP = 0,4 МПа:

— K₁ = 1,25 (насосная линия), K₂ = 0,92 (по ГОСТ 356), Pᵣ = 1,3·1,25·0,92 = 1,5 МПа;

— D₁ = 159 мм, [σ] = 123 МПа, α = 15,3°, cosα = 0,965;

— sₘᵢₙ = 1,5·159 / (2·1,0·123·0,965 – 0,8·1,5) ≈ 1,05 мм;

— Фактическая толщина по ГОСТ 17378 — 6,0 мм → запас 5,7 раза.

Мы рекомендуем при проектировании выполнять расчёт даже для стандартных переходов — особенно при ΔP > 0,2 МПа или t > 250 °C.

Компания АГЛАНТ может оказать содействие в расчёте прочности по ГОСТ 14249 и подборе нестандартных исполнений под специфические требования проекта.

Приварка перехода стального ГОСТ 17378 требует строгого соблюдения режимов из-за переменной толщины стенки и конической формы. По РД 36-62-84 и ГОСТ 16037-2019:

1. Подготовка кромок: для толщины s ≤ 8 мм — разделка «V» (угол 60°±5°, зазор 2–3 мм, притупление 1–2 мм); для s > 8 мм — «X»-образная. Ошибка: односторонняя разделка при s = 10 мм — непровар корня на 30% периметра.

2. Сварочные материалы: для стали 20 — электроды УОНИ-13/45 (ГОСТ 9466), проволока Св-08Г2С (ГОСТ 2246). Запрещено использовать МР-3 — снижает KCV в ЗТВ до 15–20 Дж/см².

3. Режимы сварки: минимальная энергия дуги — 0,8 кДж/мм (для s = 8 мм). При меньшей энергии — непровар; при большей — прожог и деформация конического участка.

4. Порядок наложения шва: при сварке «от меньшего к большему» обязательна предварительная прихватка в 4–6 точках для предотвращения перекоса. Допустимый перекос — ≤0,5 мм на Ду100 (СП 70.13330).

5. Термообработка: для сталей 09Г2С, 12Х1МФ и s ≥ 10 мм — обязательный высокий отпуск (600–650 °C для 09Г2С, 700–730 °C для 12Х1МФ).

Типичные причины разрушения при гидроиспытаниях:

— Непровар корня шва — 54% случаев (Ростехнадзор, 2025);

— Отсутствие термообработки для 12Х1МФ — хрупкое разрушение при t < 0 °C;

— Перекос >1 мм — локальные напряжения до 400 МПа (предел текучести стали 20 — 245 МПа).

Контроль качества:

— Визуальный и измерительный (ГОСТ 32569);

— Капиллярный (ГОСТ 18452) — для выявления поверхностных трещин;

— УЗК (ГОСТ 23074) — при Ру > 10 или I категории опасности.

Мы рекомендуем после сварки измерять биение конического участка: допуск — не более 1,0 мм на Ду300.

Компания АГЛАНТ поставляет переход стальной ГОСТ 17378 с рекомендациями по сварке под конкретную марку и толщину. Мы можем оказать содействие в подготовке карты сварки по РД 36-62-84 — включая параметры тока, скорость, число проходов и условия термообработки.
