НЕПОДВИЖНАЯ ОПОРА

Неподвижная опора предназначена для полной фиксации трубопровода в пространстве — она воспринимает не только вертикальные нагрузки (вес трубы, теплоносителя, изоляции), но и все осевые, поперечные и изгибающие усилия, возникающие при температурных деформациях, гидравлических ударах, сейсмических воздействиях или ветровых нагрузках. В отличие от скользящей опоры, которая допускает продольное перемещение, неподвижная опора создаёт «точку закрепления», относительно которой происходит компенсация удлинения на соседних участках за счёт компенсаторов, П-образных отводов или естественной гибкости трассы.

Мы рекомендуем устанавливать неподвижные опоры трубопроводов в следующих случаях: — перед осевыми компенсаторами (чтобы усилие от расширения не передавалось на арматуру); — на границах участков с разными режимами работы (например, подача/обратка); — в местах ответвлений, где возможны несимметричные нагрузки; — при переходе с надземной прокладки на подземную. Согласно СП 124.13330.2022, расстояние между неподвижными опорами на теплотрассах с температурой до +150 °C не должно превышать 80–100 м для Ду ≤ 150 и 120–150 м для Ду ≥ 300.

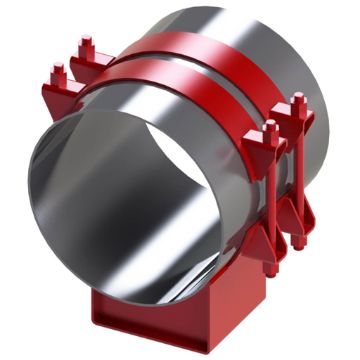

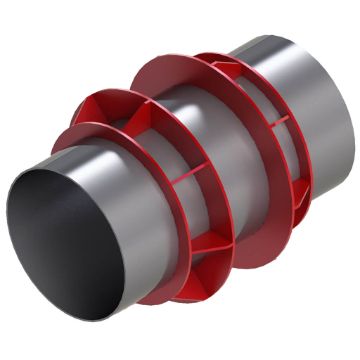

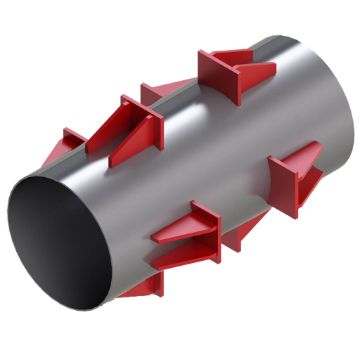

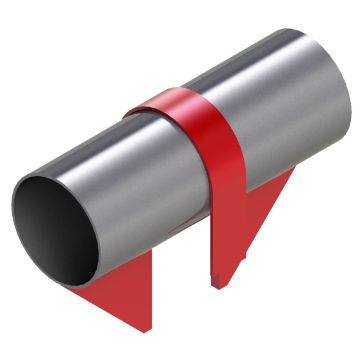

Конструктивно неподвижная опора представляет собой жёсткую обойму, приваренную к трубе и закреплённую на несущей конструкции (балке, фундаменте, стене). В типовых сериях — например, 5.903-13 вып. 7 или 4.903-10 — такие опоры выполняются из листовой стали толщиной от 8 до 20 мм в зависимости от диаметра и нагрузки. Компания АГЛАНТ поставляет неподвижные опоры, рассчитанные по методике ГОСТ 32389-2013 и РД 10-405-01: для Ду 200 при ΔT = 120 °C осевое усилие может достигать 120 кН — такая нагрузка требует усиленной конструкции с рёбрами жёсткости и приваркой сплошным швом по периметру.

Типичная ошибка проектировщиков — недостаточная проверка несущей способности основания. Даже самая прочная опора бесполезна, если бетонный фундамент имеет марку ниже B20 или анкерные болты подобраны без учёта сдвигающего усилия. Мы всегда запрашиваем данные о несущей способности конструкции и можем помочь в подборе анкеров по ГОСТ 24379.0-2012. Также важно учитывать направление усилий: при расположении опоры на вертикальном участке необходимо обеспечивать устойчивость к продольному изгибу.

Компания АГЛАНТ старается выполнить все расчёты с запасом прочности не менее 1,5 по ГОСТ 35097, особенно для объектов с повышенной ответственностью (ЦТП, ТЭЦ, ХМП). Мы оказываем содействие в согласовании решений с требованиями Ростехнадзора и внутренними стандартами заказчиков, такими как СТО Газпром 2-2.4-083-2006.

Основными документами, регулирующими конструкцию и параметры неподвижных опор, являются типовые серии и национальные стандарты. Наиболее распространены: серия 5.903-13 вып. 7 «Опоры неподвижные для стальных трубопроводов тепловых сетей», серия 4.903-10 «Опоры неподвижные для канальных прокладок», а также ГОСТ 32389-2013 «Опоры и подвески трубопроводов технологических установок». Эти документы содержат чертежи, габариты, материалы и допустимые нагрузки для каждого диаметра.

Например, в серии 5.903-13 для трубы Ду 150 указана неподвижная опора с обоймой из листа толщиной 10 мм, двумя рёбрами жёсткости и приваркой к плите 200×200×12 мм. Такая конструкция рассчитана на осевое усилие до 85 кН. Если в проекте указано усилие 110 кН, использование типовой опоры недопустимо — требуется индивидуальный расчёт по СП 36.13330.2022 и ГОСТ 35097. Компания АГЛАНТ может помочь в разработке нестандартной опоры с учётом всех факторов: температуры, давления, сейсмичности и коррозионной активности среды.

Отклонение от типовых серий возможно, но только при наличии поверочного расчёта, подписанного специалистом с допуском СРО. Особенно это актуально для трубопроводов I и II категорий опасности (ФНП ПТУРПБ). При этом важно сохранять принципы, заложенные в сериях: сплошная приварка обоймы к трубе, симметричное расположение рёбер, минимальный радиус перехода между элементами (не менее 5 мм для снижения концентрации напряжений).

Мы также учитываем требования к материалам: для наружных сетей — сталь 09Г2С по ГОСТ 19281 (устойчива к −40 °C), для внутренних — сталь 20 по ГОСТ 1050. При работе в агрессивных средах (сероводород, хлориды) применяем нержавеющую сталь 12Х18Н10Т по ГОСТ 5632. Все наши неподвижные опоры стальные опоры поставляются с сертификатами на металл и протоколами неразрушающего контроля сварных швов (визуальный, УЗК по ГОСТ 14782).

Компания АГЛАНТ старается выполнить изделия в строгом соответствии с серией, если это технически целесообразно. Однако мы понимаем, что реальные условия часто отличаются от типовых — поэтому оказываем содействие в адаптации решений под конкретный проект, включая изменение габаритов, добавление дренажных отверстий или усиление под высокие вибрационные нагрузки.

Подбор неподвижной опоры для труб большого диаметра (Ду ≥ 500) требует комплексного подхода, так как усилия от температурного расширения и внутреннего давления многократно возрастают. Например, для трубы Ду 600 при ΔT = 130 °C осевое усилие от теплового удлинения может превысить 300 кН, а усилие от давления 1,6 МПа — ещё 450 кН. Общая нагрузка на опору — около 750 кН, что эквивалентно весу 75-тонного грузовика.

Мы рекомендуем использовать усиленные конструкции с замкнутой обоймой, внутренними и наружными рёбрами жёсткости, а также опорной плитой толщиной не менее 25 мм. Для таких условий типовые серии (например, 5.903-13) не подходят — требуется индивидуальный расчёт по методике, изложенной в РД 10-249-98 и СП 36.13330.2022. Компания АГЛАНТ применяет программные комплексы типа CAEPIPE или START-PROF для моделирования напряжённо-деформированного состояния и подбора геометрии опоры.

Особое внимание уделяется сварке: при толщине обоймы более 16 мм необходим предварительный подогрев до +150 °C и последующая термообработка для снятия остаточных напряжений (по ГОСТ 16037 и ОСТ 26-01-1228-89). Мы используем автоматическую сварку под флюсом — это обеспечивает глубокое проплавление и минимальный уровень пористости. Каждый шов проходит 100 % ультразвуковой контроль.

Также важно учитывать монтажные особенности: неподвижная опора для труб Ду 600 весит от 120 до 250 кг, поэтому в конструкции предусматриваем монтажные проушины и технологические отверстия для выравнивания. При установке на бетонное основание используем анкера M30–M36 с глубиной заделки не менее 500 мм. Для компенсации неточностей монтажа применяем регулировочные прокладки из стали 09Г2С.

Компания АГЛАНТ может помочь в разработке технического задания на нестандартную опору, включая расчёт нагрузок, выбор материала, назначение методов контроля и подготовку чертежей в формате DWG. Мы стараемся выполнить решение, которое окажет содействие в достижении надёжности, долговечности и соответствия требованиям экспертизы промышленной безопасности.

Использование стальных опор трубопроводов без антикоррозионного покрытия допускается только в сухих, отапливаемых помещениях с относительной влажностью до 60 % (по ГОСТ 9.032 и СП 28.13330.2017). Во всех остальных случаях — на улице, в каналах, тоннелях, цокольных этажах — обязательна защита от коррозии. Неподвижная опора, находящаяся в агрессивной среде без покрытия, может потерять до 30 % несущей способности уже через 5 лет эксплуатации.

Согласно РД 10-405-01, для наружных теплотрасс применяется покрытие не ниже группы Ж3 (высокая степень защиты): горячее цинкование по ГОСТ 9.307 (толщина слоя ≥ 60 мкм) или порошковая окраска по ГОСТ 9.032 с предварительной абразивной очисткой до Sa2½. Компания АГЛАНТ поставляет опоры стальные трубопровода с обоими вариантами защиты — выбор зависит от климатического района и срока службы объекта. Горячее цинкование предпочтительно в условиях постоянной влажности (каналы, подтопляемые зоны), порошковая краска — при надземной прокладке в умеренном климате.

Важно: при горячем цинковании все сварные швы должны быть зачищены от шлака и брызг, иначе цинк не ляжет равномерно. Мы проводим дополнительную механическую обработку перед отправкой на оцинковку. Для опор, монтируемых в ППУ-изоляцию, используется специальное покрытие, совместимое с пенополиуретаном — обычные алкидные эмали могут вызвать вспенивание и нарушение структуры изоляции.

Типичная ошибка — нанесение покрытия после монтажа. Это невозможно качественно выполнить в полевых условиях, особенно в труднодоступных зонах (стыки, внутренние поверхности обоймы). Мы настоятельно рекомендуем использовать заводскую защиту. Также следует избегать комбинации чёрной стали и оцинкованной арматуры — возникает гальваническая коррозия.

Компания АГЛАНТ старается выполнить все требования по защите, даже если они не указаны в техническом задании. Мы можем помочь в выборе типа покрытия с учётом данных о влажности, pH почвы, наличии блуждающих токов и других факторов. Это особенно важно для объектов с нормативным сроком службы 25–30 лет — надёжная антикоррозионная защита оказывает содействие в достижении заявленного ресурса без аварий и дорогостоящих ремонтов.
