ОПОРНО НАПРАВЛЯЮЩИЕ КОЛЬЦА

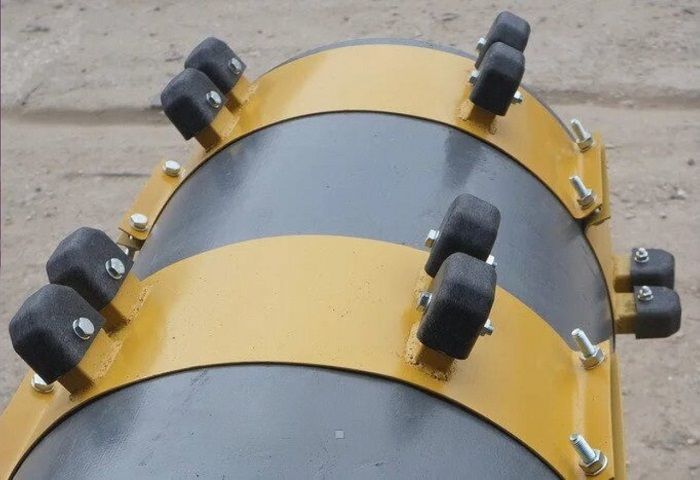

Опорно-направляющие кольца — это специализированные элементы крепления трубопроводов, предназначенные одновременно для восприятия вертикальной нагрузки (веса трубы и изоляции) и ограничения поперечных смещений при сохранении возможности продольного перемещения. В отличие от скользящих опор, которые допускают свободное движение во всех направлениях в плоскости опорной поверхности, опорно-направляющие кольца фиксируют положение трубы по осям X и Y, предотвращая изгиб, вибрацию и смещение под действием гидравлических ударов или ветровых нагрузок. Это особенно важно на вертикальных участках, в зонах ответвлений и при прокладке вблизи компенсаторов.

Мы рекомендуем использовать опорно-направляющие кольца для труб в следующих случаях: — при высоте вертикального участка более 6 м; — на трубопроводах с пульсирующим потоком (например, после насосов); — в сейсмоактивных районах; — при прокладке в узких каналах, где недопустимо боковое смещение. Согласно СП 124.13330.2022, п. 7.15, такие кольца должны устанавливаться не реже чем через каждые 2–3 неподвижные опоры на горизонтальных участках и на каждом уровне вертикальных шахт.

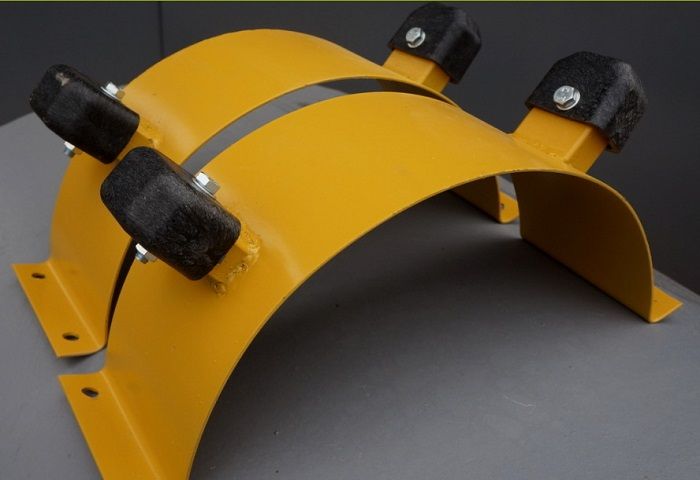

Конструктивно опорно-направляющее кольцо представляет собой разъёмную обойму, состоящую из двух полуколец, стягиваемых болтами, с нижней опорной лапой и боковыми упорами. В отличие от цельносварных опор, такая конструкция позволяет монтировать изделие без остановки технологического процесса и без повреждения антикоррозионного покрытия трубы. Компания АГЛАНТ поставляет кольца с зазором между внутренней поверхностью и трубой 1–2 мм — этого достаточно для свободного теплового удлинения, но недостаточно для поперечного люфта.

Типичная ошибка — установка колец без учёта направления перемещения. Если на участке с компенсатором установить два направляющих кольца подряд без скользящей опоры между ними, возникает «зажатие» трубы и передача усилий на сварные швы. Мы всегда проверяем расстановку опор по трассе и можем помочь в согласовании схемы с требованиями РД 10-405-01 и ГОСТ 32389-2013.

Компания АГЛАНТ старается выполнить изделия с учётом всех эксплуатационных факторов: температуры, вибрации, коррозионной активности. Мы оказываем содействие в подборе материала (сталь 20, 09Г2С, 12Х18Н10Т), типа крепления (болтовое, приварное) и габаритов под конкретный диаметр и изоляцию. Это может помочь избежать аварий и снизить затраты на обслуживание.

Подбор опорных колец для труб с пенополиуретановой (ППУ) изоляцией требует особого подхода, так как стандартные металлические кольца могут повредить хрупкий слой ППУ или полиэтиленовую оболочку при монтаже и эксплуатации. Опорно-направляющие кольца для труб в ППУ-изоляции должны иметь увеличенный внутренний диаметр, соответствующий внешнему диаметру оболочки, а также мягкую контактную поверхность — например, из полиамида, резины или ПТФЭ. Это предотвращает истирание оболочки при циклических перемещениях.

Согласно ГОСТ 30732-2020, п. 5.4.5, все металлические элементы, контактирующие с ППУ-трубой, должны быть термически изолированы или иметь неметаллическую прокладку. Мы применяем конструкции с вкладышами из композитного материала, выдерживающего температуру до +120 °C и нагрузку до 500 Н/мм². Для Ду 150 с оболочкой Ø250 мм мы изготавливаем кольца с внутренним диаметром 252 мм и толщиной вкладыша 5 мм — этого достаточно для компенсации допусков на овальность трубы.

Важно учитывать, что опорно-направляющие кольца не должны нарушать герметичность оболочки. Поэтому мы не используем острые кромки и предусматриваем закругления радиусом не менее 3 мм. Все крепёжные болты имеют защитные колпачки из полиэтилена, исключающие царапины при затяжке. Кроме того, кольца монтируются до нанесения ППУ-изоляции на заводе — это единственный способ гарантировать целостность теплоизоляционного слоя.

Типичная ошибка — использование обычных стальных колец с последующей «подгонкой» под оболочку напильником. Это создаёт микротрещины, через которые проникает влага, что приводит к коррозии трубы и разрушению изоляции. Мы настоятельно рекомендуем применять только специализированные опорно-направляющие кольца, разработанные под параметры ППУ-трубы.

Компания АГЛАНТ может помочь в подборе колец под любые типоразмеры по ГОСТ 30732-2020. Мы стараемся выполнить решения, которые окажут содействие в достижении срока службы не менее 30 лет без ремонта. Наши изделия проходят испытания на циклическую нагрузку (10 000 циклов) и совместимость с полиэтиленом по ГОСТ 18599.

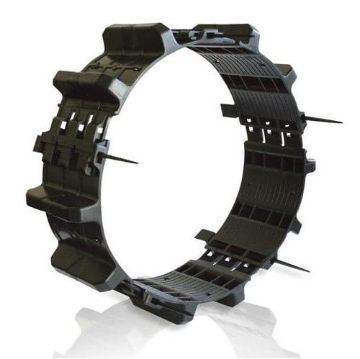

Опорно-центрирующие кольца — это подвид направляющих элементов, основная функция которых — обеспечение соосности труб при стыковке, особенно в условиях ограниченного доступа или при монтаже в тоннелях и коллекторах. В отличие от стандартных опорно-направляющих колец, которые лишь ограничивают поперечное смещение, центрирующие кольца имеют точную посадку по наружному диаметру трубы (зазор ≤ 0,5 мм) и часто применяются временно — на этапе сварки или гидроиспытаний.

Основные области применения опорно-центрирующих колец: — монтаж крупногабаритных трубопроводов (Ду ≥ 500); — реконструкция действующих сетей с заменой участков; — строительство в стеснённых условиях (подземные переходы, мосты); — работы на объектах с повышенными требованиями к герметичности (газопроводы, ХМП). По ГОСТ 32389-2013 такие кольца не являются постоянными элементами опоры, но могут использоваться как монтажные приспособления, если это указано в ППР.

Конструктивно они изготавливаются из двух или трёх сегментов с регулируемыми винтами, позволяющими точно выставить ось трубы. После сварки кольца демонтируются или остаются на месте, если предусмотрено проектом. В последнем случае они должны быть выполнены из того же материала, что и труба, чтобы избежать гальванической коррозии.

Важно не путать центрирующие кольца с постоянными направляющими: первые не рассчитаны на длительное восприятие нагрузок и не имеют опорной лапы. Их установка вместо полноценных опорно-направляющих колец — частая ошибка при реконструкции, приводящая к прогибу и разгерметизации стыков.

Компания АГЛАНТ поставляет как временные центрирующие кольца (из стали Ст3), так и постоянные опорно-центрирующие конструкции (из 09Г2С или 12Х18Н10Т) с усиленной опорной частью. Мы можем помочь в выборе типа в зависимости от задачи. Наша цель — предложить решение, которое окажет содействие в соблюдении допусков по соосности (не более 1 мм на 1 м длины по СП 36.13330.2022) и обеспечит надёжность соединения.

Покупка опорных колец, соответствующих требованиям промышленной безопасности, начинается с правильной формулировки технического задания. Изделия, устанавливаемые на трубопроводах I–III категорий опасности (по ФНП ПТУРПБ), должны иметь документальное подтверждение соответствия: сертификат по ТР ТС 032/2013 (для оборудования, работающего под давлением), паспорт по ГОСТ 2.601, протоколы испытаний и данные о материале (сертификат металлургического завода).

Компания АГЛАНТ поставляет опорно-направляющие кольца для труб с полным пакетом документов, включая: — сертификат соответствия на продукцию; — протоколы неразрушающего контроля (визуальный, УЗК при толщине стенки >10 мм); — результаты испытаний на статическую и циклическую нагрузку; — маркировку с указанием Ду, материала, номера партии и даты изготовления. Все изделия изготавливаются по согласованным техническим условиям (ТУ 1052-033-00212041-2022), гармонизированным с ГОСТ 32389-2013 и РД 10-405-01.

При выборе поставщика обращайте внимание на: — наличие производства (а не перепродажи); — возможность предоставить протоколы испытаний конкретной партии; — соответствие материалов заявленным (например, сталь 09Г2С должна иметь KCU ≥ 34 Дж/см² при −40 °C); — опыт поставок на аналогичные объекты (ТЭЦ, НПЗ, ГРС). Мы работаем напрямую с металлургическими комбинатами (Северсталь, ММК), поэтому можем подтвердить происхождение каждой плавки.

Типичная ошибка — покупка колец по минимальной цене без проверки документов. Такие изделия часто изготавливаются из некондиционного лома, имеют заниженную толщину стенки и не выдерживают расчётных нагрузок. Это создаёт риск аварии и отказа в приёмке объекта Ростехнадзором.

Компания АГЛАНТ старается выполнить все требования нормативов, даже если они не указаны в ТЗ. Мы можем помочь в подготовке спецификации, согласовании чертежей и подборе решений под внутренние стандарты заказчика (например, «Газпром», «Россети»). Это может помочь пройти экспертизу промышленной безопасности без замечаний и сократить сроки ввода объекта в эксплуатацию.
