КОМПЕНСАТОРЫ ДЛЯ ТРУБ

Компенсатор для труб — это важнейший элемент трубопроводной арматуры, без которого невозможно представить надёжную и долговечную работу систем водоснабжения, отопления и насосных станций. Его основная задача — компенсировать температурные расширения, вибрации, смещения труб и гидравлические удары, возникающие в процессе эксплуатации. При изменении температуры теплоносителя (особенно в системах отопления) металл или полимерные трубы расширяются или сжимаются, создавая внутренние напряжения в трубопроводе. Если эти деформации не компенсировать, они приводят к повреждению сварных швов, разрушению опор, протечкам в соединениях и, в конечном итоге, к аварийным ситуациям.

Именно здесь на помощь приходит компенсатор — устройство, способное поглощать линейные перемещения, угловые отклонения и вибрации, сохраняя герметичность и целостность всей системы. В системах водоснабжения компенсаторы особенно важны при использовании стальных или полипропиленовых труб, которые сильно реагируют на перепады температуры. В системах отопления, где температура теплоносителя может колебаться от +5°C до +95°C и выше, компенсация температурного удлинения становится не просто желательной, а обязательной мерой безопасности.

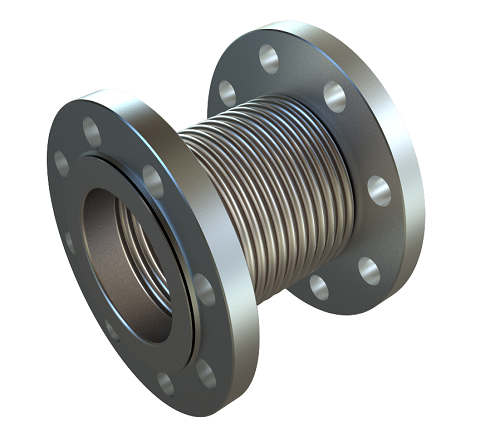

Одним из наиболее востребованных типов является осевой компенсатор — он предназначен для поглощения продольных перемещений трубопровода вдоль его оси. Такой компенсатор состоит из гофрированного сильфона (из нержавеющей стали), который обладает высокой эластичностью и устойчивостью к циклическим нагрузкам. Осевой компенсатор устанавливается на прямых участках трубопровода и позволяет трубе "дышать" — удлиняться при нагреве и сокращаться при охлаждении, не передавая напряжения на фланцевые соединения, насосы или теплообменники.

Ещё одна критически важная функция — защита от гидроудара. В насосных системах резкое включение или отключение насоса вызывает резкий скачок давления, который может достигать нескольких десятков атмосфер. Такие импульсы разрушают трубы, арматуру и оборудование. Компенсатор гидроудара (часто реализованный в виде сильфонного или резинового амортизирующего элемента) способен поглощать эти ударные волны, сглаживая перепады давления и предотвращая повреждения.

При выборе компенсатора важно учитывать рабочее давление. Например, компенсатор Ру16 (или PN16) рассчитан на давление до 16 бар, что делает его идеальным решением для большинства систем централизованного отопления и водоснабжения. Такие компенсаторы широко используются в жилых домах, промышленных объектах и тепловых пунктах.

Тип соединения также имеет значение. Компенсатор фланцевый — один из самых надёжных и распространённых вариантов. Он обеспечивает прочное, герметичное соединение с трубопроводом и легко демонтируется для обслуживания. Фланцевые компенсаторы применяются в системах с высоким давлением и большой протяжённостью, где требуется максимальная устойчивость к вибрациям и смещениям.

Материал сильфона — как правило, нержавеющая сталь AISI 304 или 316L — обеспечивает устойчивость к коррозии, высокой температуре и химически агрессивным средам. Внутренний защитный экран (диффузор) предотвращает попадание потока внутрь гофр, увеличивая срок службы устройства.

Компания АГЛАНТ предлагает широкий ассортимент компенсаторов для труб — от компактных муфтовых моделей до крупногабаритных фланцевых и универсальных сильфонных решений. У нас вы можете компенсатор купить по выгодной цене, с доставкой по всей России. Мы работаем с проверенными производителями, обеспечивая соответствие продукции ГОСТ, ТУ и международным стандартам ISO.

Наши специалисты помогут подобрать оптимальное решение под вашу систему — будь то установка в котельной, тепловом пункте или на магистральном трубопроводе. Мы учитываем диаметр (DN), давление (PN), тип соединения, условия эксплуатации и необходимый ход компенсации.

Не стоит экономить на компенсаторах — это не просто деталь, а страховка всей системы. Отсутствие компенсации приводит к постоянным микротрещинам, утечкам, необходимости частого ремонта и сокращению срока службы трубопровода. Установка качественного компенсатора — это инвестиция в надёжность, безопасность и долговечность инженерных коммуникаций.

Компенсатор для насосной станции — это не просто элемент для компенсации температурных деформаций, а комплексное решение для подавления вибраций, защиты от гидроударов и предотвращения передачи механических колебаний на трубопровод. Насосы, особенно мощные центробежные или фекальные модели, в процессе работы создают значительные вибрации, которые при отсутствии амортизации передаются на трубы, стены, фундамент и соседние конструкции. Это приводит к ослаблению соединений, появлению трещин, усталостному разрушению металла и, в конечном итоге, к авариям.

Именно поэтому на насосных станциях обязательно устанавливаются специализированные компенсаторы — вибровставки или резиновые компенсаторы, а также сильфонные модели с повышенной эластичностью. Они монтируются непосредственно на всасывающем и напорном патрубках насоса и выполняют сразу несколько функций:

Амортизация вибраций — гасят колебания, исходящие от работающего насоса, предотвращая их распространение по системе.
Компенсация монтажных несоосностей — позволяют компенсировать небольшие отклонения при монтаже, что упрощает установку и снижает нагрузку на фланцы.
Защита от гидроудара — поглощают резкие скачки давления при пуске и остановке насоса.
Снижение шума — за счёт эластичного материала (резина, сильфон) уменьшается уровень шума в помещении.
В отличие от обычных компенсаторов, используемых в системах отопления для температурной компенсации, компенсаторы для насосных станций должны обладать повышенной устойчивостью к циклическим нагрузкам, высокому давлению и агрессивным средам. Например, в канализационных насосных станциях они контактируют с фекальными стоками, содержащими химикаты, жиры и твёрдые включения, поэтому материал должен быть химически инертным и износостойким.

Чаще всего в таких системах применяются резиновые компенсаторы с армированным каркасом из текстиля или металлической сетки. Они обладают высокой эластичностью, устойчивы к истиранию и могут компенсировать не только осевые, но и угловые и боковые смещения. Однако при высоких температурах (свыше +80°C) резина теряет свои свойства, поэтому в системах горячего водоснабжения или отопления предпочтительнее сильфонные компенсаторы из нержавеющей стали.

Особое внимание уделяется типу соединения. Компенсатор фланцевый — наиболее надёжный вариант для насосных станций. Он обеспечивает прочное, герметичное соединение с насосом и трубопроводом, выдерживает высокие нагрузки и легко подлежит замене при необходимости.

Давление — ещё один ключевой параметр. Для большинства насосных систем подходит компенсатор Ру16 (PN16), но при использовании высоконапорных насосов могут потребоваться модели с PN25 или PN40.

Компания АГЛАНТ предлагает специализированные компенсаторы для насосных станций — как резиновые, так и сильфонные, с фланцевым и муфтовым присоединением. У нас вы можете компенсатор купить с гарантией качества, полным пакетом документов и технической поддержкой.

Наши инженеры помогут подобрать модель под конкретный насос, учитывая его мощность, давление, диаметр патрубков и условия эксплуатации. Мы не продаём универсальные решения — мы предлагаем точные, безопасные и долговечные компоненты для вашей насосной системы.

Компенсаторы для труб — это не универсальные детали, а специализированные устройства, разработанные для решения конкретных задач в системах водоснабжения, отопления, насосных станций и промышленных трубопроводов. От правильного выбора типа компенсатора зависит не только долговечность системы, но и её безопасность, герметичность и устойчивость к внешним нагрузкам. В зависимости от характера деформаций, условий эксплуатации и конструктивных особенностей трубопровода применяются различные виды компенсаторов, каждый из которых имеет свои технические характеристики, преимущества и сферу применения.

Одним из самых распространённых типов является осевой компенсатор. Он предназначен для компенсации линейных удлинений и сокращений трубы, возникающих при изменении температуры теплоносителя. Например, при нагреве стальной трубы длиной 10 метров от +10°C до +90°C её длина увеличивается на 9–10 мм. Если это расширение не компенсировать, оно создаёт значительные напряжения в системе, которые могут привести к разрушению сварных швов, повреждению арматуры или срыву опор. Осевой компенсатор, как правило, сильфонный, устанавливается на прямых участках трубопровода и поглощает эти продольные перемещения за счёт эластичности гофрированного сильфона из нержавеющей стали. Такие компенсаторы широко используются в системах центрального отопления, ГВС и тепловых пунктах, где температурные колебания особенно значительны.

Ещё один важный тип — угловые компенсаторы, которые позволяют компенсировать повороты трубопровода на небольшие углы. Они применяются в местах, где труба меняет направление, и необходима гибкость соединения. Угловые компенсаторы часто используются в сложных разводках, например, в котельных или насосных станциях, где пространство ограничено, а монтаж требует точной подгонки.

Не менее востребованы сдвиговые (латеральные) компенсаторы, предназначенные для поглощения боковых смещений — когда труба сдвигается в сторону относительно своей оси. Это может происходить из-за неравномерной усадки фундамента, вибраций или монтажных погрешностей. Латеральные компенсаторы обеспечивают стабильность системы, предотвращая передачу нагрузок на фланцы и оборудование.

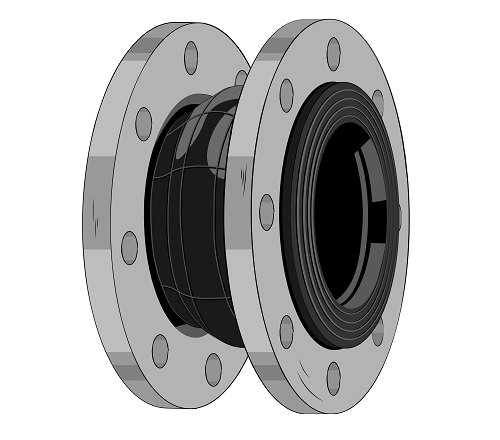

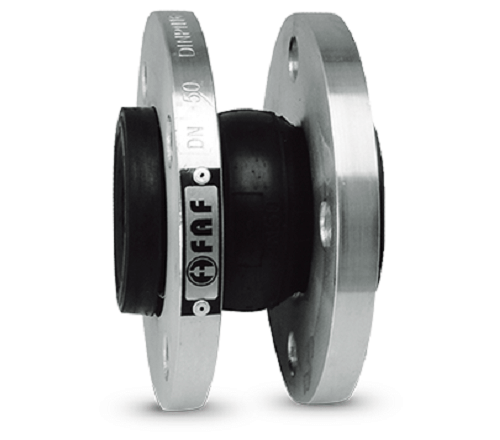

Особое место занимают резиновые компенсаторы, которые, несмотря на название, чаще всего выполняют функцию вибровставок. Они активно используются на насосных станциях, где необходимо подавлять вибрации, исходящие от работающего оборудования. Резиновый компенсатор с армированным каркасом из текстиля или металлической сетки обладает высокой эластичностью, устойчив к истиранию и способен компенсировать не только осевые, но и угловые, и боковые смещения. Благодаря своим амортизирующим свойствам он защищает трубопровод от разрушения, снижает уровень шума и предотвращает передачу колебаний на стены и перекрытия.

Для систем с высоким давлением и жёсткими требованиями к герметичности применяются компенсаторы фланцевые. Такое соединение обеспечивает прочность, надёжность и простоту монтажа/демонтажа. Фланцевые компенсаторы легко интегрируются в существующую систему, выдерживают значительные нагрузки и подходят для установки на магистральных трубопроводах, тепловых сетях и промышленных объектах.

Отдельно стоит выделить компенсатор гидроудара — это не всегда отдельное устройство, а скорее функция, которую могут выполнять сильфонные или резиновые компенсаторы. При резком включении или остановке насоса в системе возникает ударная волна давления, которая может достигать десятков бар. Такие импульсы разрушают трубы, арматуру и насосы. Компенсатор с амортизирующим эффектом поглощает эти скачки, сглаживая давление и защищая систему.

По конструкции компенсаторы бывают сильфонные, сальниковые, П-образные (лупинговые), но в современных системах наибольшее распространение получили именно сильфонные модели благодаря их компактности, долговечности и высокой эффективности.

При выборе компенсатора важно учитывать его параметры: диаметр (DN), номинальное давление (компенсатор Ру16 или PN16 — стандарт для большинства систем), температурный диапазон, материал сильфона (нержавеющая сталь AISI 304/316L), тип присоединения (фланцевый, резьбовой, сварной).

Компания АГЛАНТ предлагает полный ассортимент компенсаторов для труб — от компактных муфтовых моделей до крупногабаритных фланцевых решений. У нас вы можете компенсатор купить с гарантией качества, сопровождаемый паспортом, сертификатами и инструкцией по монтажу. Мы работаем как с розничными, так и с оптовыми заказчиками, предлагая гибкие условия поставки и доставку по всей России.

Наши специалисты помогут подобрать оптимальный тип компенсатора под вашу систему — будь то автономное отопление в частном доме, насосная станция или магистральный трубопровод. Мы учитываем все параметры: давление, температуру, тип среды, длину участка и характер нагрузок.

Выбирая компенсатор у нас, вы получаете не просто деталь, а инженерное решение, обеспечивающее стабильную и безопасную работу всей системы. Не рискуйте — доверьтесь профессионалам. В АГЛАНТ вы найдёте всё необходимое для надёжной и долговечной эксплуатации ваших трубопроводов.
