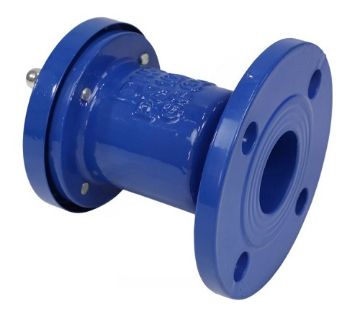

КЛАПАН ВОЗДУХООТВОДЧИК АВТОМАТИЧЕСКИЙ

Воздухоотводчик автоматический — это устройство, предназначенное для непрерывного удаления воздуха и неконденсирующихся газов из закрытых систем отопления, ГВС и технологических трубопроводов. Принцип действия основан на использовании поплавка: при наличии воздуха в корпусе поплавок опускается и открывает выпускной клапан; по мере заполнения водой поплавок поднимается и герметично закрывает отверстие.

В отличие от ручного крана Маевского, который требует периодического вмешательства оператора, автоматический воздухоотводчик работает автономно и обеспечивает постоянную дегазацию системы. Это особенно важно в крупных контурах, где скопление воздуха вызывает:

— Коррозию (скорость возрастает в 3–5 раз при наличии кислорода);

— Шум и вибрацию насосов;

— Снижение теплоотдачи радиаторов на 15–30%;

— Завоздушивание циркуляционных насосов.

Ключевые различия:

— Эффективность: кран Маевского удаляет воздух только в точке установки; воздухоотводчик — в любой высокой точке контура;

— Обслуживание: кран требует ежемесячной продувки; воздухоотводчик — обслуживания раз в 2–3 года;

— Применение: кран — в квартирах; воздухоотводчик — в ИТП, ЦТП, промышленных системах.

Типичная ошибка — установка крана Маевского вместо автоматического воздухоотводчика в тепловом пункте. Это приводит к накоплению воздуха и преждевременному выходу из строя насосов.

Мы рекомендуем использовать воздухоотводчик автоматический во всех высоких точках системы, а также на гидравлических разделителях и коллекторах.

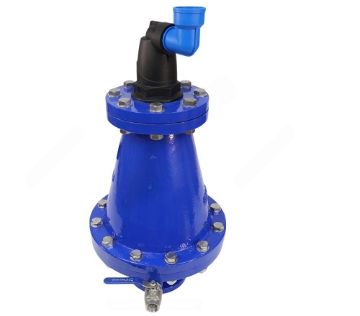

В компания АГЛАНТ воздухоотводчик купить можно в чугунном, латунном и нержавеющем исполнении, можем оказать содействие в подборе под конкретные параметры системы — включая расчёт требуемого диаметра по СП 60.13330.

Подбор воздухоотводчика вертикального начинается с анализа рабочих параметров по СП 60.13330.2016 и ГОСТ 32382-2013. Ключевые критерии:

1. Условное давление (Ру): большинство бытовых воздухоотводчиков рассчитаны на Ру10 (1,0 МПа). В системах с Ру16 требуется специальное исполнение с усиленным корпусом и пружинным поджатием поплавка.

2. Температура: стандартные модели из латуни ЛС59-1 (ГОСТ 15527) допускаются до +120 °C. Для систем с t > +120 °C (пароконденсатные линии) применяются устройства из нержавеющей стали 12Х18Н10Т (ГОСТ 5632).

3. Условный проход (Ду): типовые размеры — Ду15, Ду20, Ду25. Ошибка — установка Ду15 в коллекторе с расходом >2 м³/ч. При высокой скорости потока возникает турбулентность, которая не даёт поплавку стабильно работать.

4. Монтажное положение: воздухоотводчик вертикальный должен устанавливаться строго вертикально (отклонение ≤2°). При наклоне более 5° поплавок заедает, и устройство теряет герметичность.

Типичные ошибки проектировщиков:

— Указание только «воздухоотводчик» без Ру и материала — ведёт к поставке по внутренним ТУ с заниженной надёжностью;

— Отсутствие запорного клапана перед воздухоотводчиком — невозможность замены без остановки системы;

— Установка в зоне вибрации (рядом с насосом) — преждевременный износ уплотнений.

Мы рекомендуем для систем с Ру ≥ 10 и t ≥ 100 °C использовать клапан воздухоотводчик с сертификатом ТР ТС 010/2011 и испытаниями на герметичность по ГОСТ 53251.

Компания АГЛАНТ поставляет воздухоотводчик вертикальный с Ду15–25 и может помочь в проверке проектных решений — в том числе с учётом требований к обслуживанию.

Все современные автоматические воздухоотводчики являются поплавковыми по принципу действия. Термин «воздухоотводчик шаровой» — технически некорректен и часто используется как маркетинговое обозначение для устройств с шаровым запорным клапаном в нижней части корпуса.

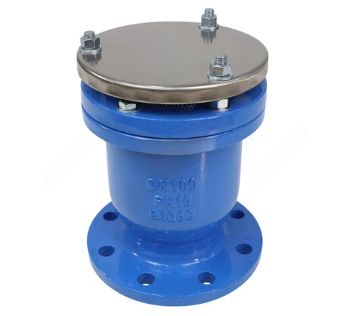

Конструктивно воздухоотводчик поплавковый состоит из:

— Корпуса (латунь, нержавейка);

— Поплавка (пластик или нержавеющая сталь);

— Выпускного клапана (игольчатый или шаровой);

— Запорного устройства (резьбовой вентиль или шаровой кран).

Преимущества шарового запора в нижней части:

— Полное перекрытие потока при обслуживании;

— Минимальное гидравлическое сопротивление;

— Надёжность при частых циклах «открыто/закрыто».

Однако сам механизм удаления воздуха остаётся поплавковым — шар здесь не участвует.

Для систем отопления мы рекомендуем именно воздухоотводчик поплавковый с шаровым запорным клапаном, так как он:

— Обеспечивает герметичность класса А по ГОСТ 53251;

— Позволяет быстро заменить картридж без слива теплоносителя;

— Устойчив к загрязнениям благодаря увеличенному проходу.

Типичная ошибка — выбор устройства без запорного клапана «для экономии». Это делает обслуживание невозможным без полной остановки и опорожнения системы.

Компания АГЛАНТ поставляет клапан воздухоотводчик с шаровым запором и может оказать содействие в подборе под тип теплоносителя и условия эксплуатации.

Пакет сопроводительной документации для воздухоотводчика регламентирован ГОСТ 2.601, ГОСТ Р и ТР ТС 010/2011. Минимальный комплект включает:

— Паспорт изделия с указанием: Ду, Ру, тип («автоматический поплавковый»), материал, стандарт (СП 60.13330), номер партии;

— Сертификат качества по ГОСТ Р с протоколами: химический состав латуни (ГОСТ 15527), испытания на герметичность (ГОСТ 53251);

— Акт гидравлических испытаний (давление 1,5 × Ру, выдержка 5 минут, отсутствие течи);

— Для питьевых систем — сертификат соответствия СанПиН 1.2.3685-21.

Входной контроль перед монтажом:

1. Визуальный осмотр: отсутствие трещин, следов коррозии, повреждений резьбы;

2. Герметичность: при заполнении водой поплавок должен плотно закрыть выпускное отверстие — утечка недопустима;

3. Ход поплавка: свободное перемещение без заеданий;

4. Маркировка: на корпусе должны быть выбиты: Ду, Ру, год выпуска, знак ЕАС.

Типичная ошибка — монтаж без проверки вертикальности. Даже при идеальном качестве устройства отклонение >5° вызывает подтекание через выпускной клапан.

Мы рекомендуем перед установкой провести испытание на стенде: заполнить водой, убедиться в отсутствии утечки, затем создать воздушную пробку — клапан должен открыться.

Компания АГЛАНТ поставляет воздухоотводчик автоматический с полным пакетом документов и может оказать содействие в организации входного контроля на объекте.
