ФИЛЬТР СЕТЧАТЫЙ

Фильтр сетчатый, грязевик и магнитный фильтр — это три разных устройства для очистки теплоносителя или воды, каждое из которых решает свою задачу. По СП 60.13330.2016 и ГОСТ Р 51232-98:

— Фильтр сетчатый — удерживает механические примеси размером от 20 мкм до 500 мкм за счёт сменной или стационарной сетки из нержавеющей стали. Применяется перед насосами, теплообменниками, приборами КИПиА;

— Грязевик — работает по принципу отстойника, удаляя частицы >1 мм за счёт изменения направления потока и силы тяжести. Используется на вводе в здание как первичная защита;

— Магнитный фильтр — улавливает ферромагнитные частицы (окалина, магнетит) с помощью постоянных или электромагнитов. Эффективен только в закрытых системах отопления.

Ключевые различия:

— Эффективность: сетчатый — 20–500 мкм, грязевик — >1000 мкм, магнитный — только феррочастицы;

— Обслуживание: сетчатый требует промывки сетки; грязевик — продувки; магнитный — демонтажа магнитного блока;

— Гидравлическое сопротивление: ζ = 1,8–2,5 (сетчатый), 0,8–1,2 (грязевик), 1,0–1,5 (магнитный).

Для систем отопления мы рекомендуем комбинированный подход: грязевик на вводе + фильтр сетчатый магнитный фланцевый перед циркуляционным насосом. Это обеспечивает комплексную защиту от песка, окалины и магнетита.

Для систем ХВС/ГВС достаточно фильтра сетчатого чугунного с сеткой 100 мкм.

Типичная ошибка — установка только магнитного фильтра в систему с высоким содержанием песка. Он не улавливает немагнитные частицы, которые вызывают абразивный износ насоса.

Компания АГЛАНТ поставляет все типы фильтров и может оказать содействие в подборе под конкретные параметры системы — включая анализ состава шлама и рекомендации по степени фильтрации.

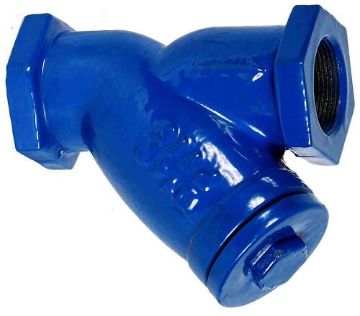

Подбор фильтра сетчатого чугунного начинается с анализа рабочих параметров по ГОСТ 32382-2013 и СП 60.13330.2016. Ключевые критерии:

1. Условный проход (Ду): должен соответствовать внутреннему диаметру трубы. Ошибка — установка фильтра сетчатого чугунного фланцевого Ду50 на трубу Ду50 с толщиной стенки 3,2 мм (внутр. Ø ≈43,6 мм). Это создаёт зону сужения, увеличивая коэффициент местного сопротивления ζ с 2,0 до 3,1 и вызывая шум и кавитацию.

2. Условное давление (Ру): для чугунных фильтров — до Ру16 (1,6 МПа при t ≤ +120 °C). При t = +150 °C допустимо только 1,2 МПа (по ГОСТ 356-80).

3. Скорость потока: оптимальная V = 0,8–1,2 м/с. При V > 1,5 м/с сетка деформируется, а эффективность падает на 40–60%.

4. Температура: чугун ВЧШГ (ГОСТ 7293) допускается только при t ≥ –10 °C. В регионах с более низкими температурами требуется стальной аналог.

Типичные ошибки проектировщиков:

— Указание только «фильтр чугунный» без Ду, Ру и материала сетки — ведёт к поставке по внутренним ТУ с заниженной прочностью;

— Отсутствие прямого участка до фильтра (минимум 5Ду) — турбулентность снижает эффективность;

— Игнорирование направления потока: на корпусе всегда указана стрелка — её отсутствие при монтаже недопустимо.

Мы рекомендуем использовать правило: Ду_фильтра ≥ Ду_трубы × √(Qₘₐₓ/Qₙₒₘ). Например, при Qₘₐₓ = 10 м³/ч и Qₙₒₘ = 8 м³/ч — Ду фильтра ≥ Ду трубы × 1,12.

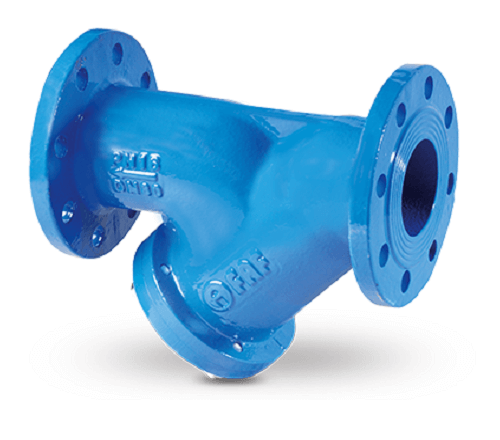

Компания АГЛАНТ поставляет фильтр сетчатый чугунный с Ду от 15 до 200 мм и может помочь в проверке проектных решений — в том числе с расчётом гидравлических потерь.

Материалы корпуса и сетки фильтра сетчатого чугунного определяют его надёжность и соответствие санитарным нормам. По ГОСТ 7293 и ГОСТ 5632 применяются:

— Корпус: высокопрочный чугун с шаровидным графитом (ВЧШГ) — стандарт для Ру ≤ 16, t = –10…+120 °C;

— Сетка: нержавеющая сталь AISI 304 или 316 — устойчива к коррозии, выдерживает до 100 циклов промывки;

— Уплотнени: EPDM — для воды и пара до +120 °C; NBR — для масел и технической воды.

Практические данные по сроку службы:

— В системе ХВС (t = 15 °C, pH = 7): корпус из ВЧШГ — ресурс 15–20 лет; сетка — 8–10 лет;

— В системе отопления (t = 95 °C, кислородсодержащий теплоноситель): корпус — 10–12 лет; сетка — 5–7 лет из-за ускоренной коррозии;

— При использовании в системах с pH < 6 или > 9: скорость коррозии чугуна превышает 0,1 мм/год — возможен сквозной износ за 3–5 лет.

Типичная ошибка — применение фильтра без сертификата питьевой безопасности в жилых домах. Это нарушает требования СанПиН 1.2.3685-21 и может привести к отказу в приёмке объекта.

Мы рекомендуем для систем ГВС и ХВС использовать фильтры с сеткой из AISI 316 и уплотнениями из EPDM, имеющими сертификат соответствия.

Компания АГЛАНТ поставляет фильтр сетчатый чугунный фланцевый с полным комплектом документов и может помочь в подборе под конкретные параметры воды — в том числе с учётом жёсткости и содержания хлора.

Пакет сопроводительной документации для фильтра сетчатого магнитного фланцевого регламентирован ГОСТ 2.601, ГОСТ Р и ТР ТС 010/2011. Минимальный комплект включает:

— Паспорт изделия с указанием: Ду, Ру, тип («сетчатый магнитный фланцевый»), материал корпуса и сетки, напряжённость магнитного поля (в миллитеслах), стандарт (ГОСТ Р 51232-98), номер партии;

— Сертификат качества по ГОСТ Р с протоколами: химический состав чугуна (ГОСТ 18895), испытания на герметичность;

— Акт гидравлических испытаний (давление 1,5 × Ру, выдержка 5 минут, отсутствие течи);

— Для питьевых систем — сертификат соответствия СанПиН 1.2.3685-21.

Входной контроль перед монтажом:

1. Визуальный осмотр: отсутствие трещин, следов коррозии, повреждений сетки;

2. Целостность магнитного блока: отсутствие люфта, фиксация без самопроизвольного проворота;

3. Направление потока: на корпусе должна быть выбита стрелка — обязательна для правильной работы магнитной зоны;

4. Маркировка: Ду, Ру, год выпуска, знак ЕАС.

Типичная ошибка — монтаж без проверки ориентации магнитного блока. При неправильной установке эффективность улавливания магнетита падает на 70–80%.

Мы рекомендуем перед установкой провести «сухую» сборку и убедиться в отсутствии перекоса фланцев.

Компания АГЛАНТ поставляет фильтр сетчатый магнитный фланцевый с полным пакетом документов и может оказать содействие в организации входного контроля на объекте — в том числе с выездом специалиста.
