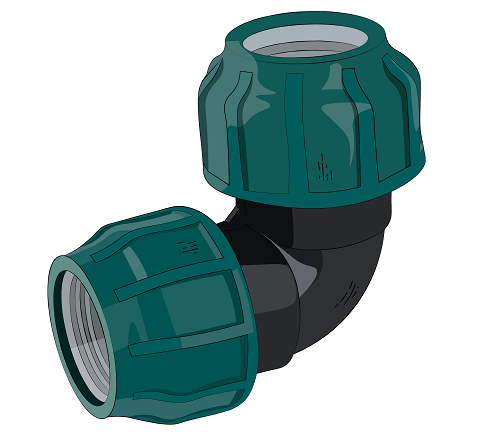

ОТВОД ПНД

Отвод ПНД (полиэтилен низкого давления) из материала ПЭ 100 — это один из ключевых элементов современных трубопроводных систем, предназначенный для плавного изменения направления потока транспортируемой среды под углом 45° или 90°. Такие фитинги производятся методом литья под давлением из высококачественного полиэтилена высокой плотности, обладающего уникальными эксплуатационными характеристиками.

Одним из главных преимуществ отводов ПНД является их химическая инертность. Полиэтилен не подвержен воздействию агрессивных веществ, включая кислоты, щелочи, соли и органические растворители, что делает его идеальным выбором для работы в сложных грунтовых условиях. В отличие от стальных или чугунных аналогов, отводы ПНД не ржавеют, не разрушаются под действием блуждающих токов и не требуют дополнительной антикоррозийной защиты.

Ещё одним важным преимуществом отвода ПНД ПЭ 100 является его высокая ударная вязкость и пластичность. Материал сохраняет эластичность даже при температуре до −40 °C, что позволяет использовать такие фитинги в регионах с суровым климатом. Благодаря этому свойству полиэтиленовые системы способны выдерживать значительные деформации без разрушения — например, при сезонном пучении грунта или просадке основания.

Технология производства литых отводов из полиэтилена обеспечивает монолитную бесшовную структуру изделия. В отличие от сварных фитингов, где зоной соединения может быть слабое место, литые отводы из ПЭ 100 изготавливаются как единое целое, что исключает вероятность разгерметизации в процессе эксплуатации. Это особенно важно для систем, работающих под давлением, таких как водопроводы высокого давления или газораспределительные сети.

Кроме того, отводы ПНД характеризуются низким гидравлическим сопротивлением. Внутренняя поверхность фитингов гладкая, не склонна к образованию отложений, что предотвращает заиливание и снижение пропускной способности со временем. Исследования, проведённые Институтом водных проблем РАН, показывают, что коэффициент шероховатости полиэтиленовых труб остаётся неизменным на протяжении всего срока службы.

Монтаж отводов ПНД осуществляется методом стыковой или электромуфтовой сварки, что обеспечивает герметичность соединения на уровне целого участка трубы. Компания АГЛАНТ предлагает широкий ассортимент отводов ПНД ПЭ 100 различных диаметров (от 20 мм до 630 мм) и углов поворота (45° и 90°). Мы можем помочь в подборе решения, которое окажет содействие в достижении надёжности и долговечности трубопроводной системы.

Выбор между отводом ПНД 90 градусов и отводом ПНД 45 градусов — важный этап проектирования трубопроводной системы, от которого зависит не только удобство монтажа, но и эффективность работы всей сети. Оба типа фитингов изготавливаются из полиэтилена ПЭ 100 методом литья под давлением и используются для изменения направления потока, однако их применение зависит от конкретных условий прокладки, гидравлических параметров и конструктивных особенностей объекта.

Отвод ПНД 90 градусов — наиболее распространённый тип поворотного фитинга. Он используется в тех случаях, когда требуется резко изменить направление трубопровода, например при выходе из колодца, обходе препятствий или подключении к вертикальным стоякам. Благодаря стандартному радиусу закругления 1,5D (полтора диаметра трубы) такой отвод обеспечивает плавный поворот потока с минимальными потерями давления.

Отвод ПНД 45 градусов, в свою очередь, применяется для более плавных поворотов. Он идеально подходит для постепенного изменения направления трассы, например при прокладке трубопровода по склону, в районах с нестабильным грунтом или при необходимости обхода крупных инженерных сооружений. Согласно гидравлическим расчётам, выполненным по методике Дарси-Вейсбаха, эквивалентная длина отвода под углом 45° составляет около 10–15 диаметров трубы, а отвода под углом 90° — 20–30 диаметров.

При выборе угла поворота важно учитывать не только гидравлические параметры, но и условия монтажа. Например, в стеснённых городских условиях, где пространство ограничено, отвод ПНД под углом 90 градусов часто становится единственным решением для компактной укладки. В то же время в сельской местности или на открытых территориях, где есть возможность проложить трассу по более длинному, но плавному маршруту, предпочтение следует отдавать фитингам под углом 45 градусов.

Также необходимо учитывать тип транспортируемой среды. В канализационных системах, где важно предотвратить застой и образование отложений, рекомендуется использовать более плавные повороты. В СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» прямо указано на необходимость минимизировать резкие изгибы в самотечных сетях.

Компания АГЛАНТ предлагает в наличии отводы ПНД 45° и 90° всех популярных диаметров — от 25 мм до 500 мм. Мы можем помочь в подготовке гидравлического расчёта и подборе оптимального решения для вашего проекта. Это может помочь избежать излишних потерь напора и обеспечить эффективную работу системы в течение всего срока службы.

Отводы ПНД ПЭ 100 заслуженно считаются лучшим решением для создания долговечных, безопасных и экономически эффективных трубопроводов. Их популярность обусловлена сочетанием передовых технологий, высоких эксплуатационных характеристик и соответствия самым строгим нормативным требованиям.

Одним из главных преимуществ отводов из полиэтилена низкой плотности ПЭ 100 является их исключительная долговечность. Согласно данным НИИСФ РААСН и международному стандарту ISO 9080, прогнозируемый срок службы полиэтиленовых изделий при соблюдении условий эксплуатации составляет не менее 50 лет. При этом реальные данные, собранные в Европе и Скандинавии, показывают, что многие трубопроводы из ПЭ 100 продолжают эффективно работать более 70 лет без признаков разрушения.

Безопасность — ещё один ключевой аспект. Отводы ПНД не выделяют вредных веществ в транспортируемую среду, что подтверждается санитарно-эпидемиологическими заключениями и соответствием СанПиН 1.2.3685-21. Это делает их абсолютно безопасными для использования в системах питьевого водоснабжения. Кроме того, полиэтилен не проводит электрический ток, что исключает риск электрохимической коррозии и образования искр.

Высокая прочность при относительно небольшом весе — ещё одно преимущество. Отводы из ПНД в 7–8 раз легче стальных аналогов, что существенно снижает затраты на транспортировку и монтаж. При этом их прочность на разрыв достигает 22–25 МПа, а модуль упругости позволяет выдерживать значительные внешние нагрузки без деформации. Это особенно важно при бестраншейной прокладке методом горизонтально-направленного бурения (ГНБ).

Компания АГЛАНТ предлагает только сертифицированные отводы ПНД ПЭ 100 от проверенных производителей. Мы гарантируем соответствие продукции ГОСТ, ТР ТС 032/2013 и европейским стандартам. Мы стараемся выполнить подбор изделий с учётом всех эксплуатационных факторов, что может помочь достичь технологического превосходства при реализации проекта.

Применение отводов ПНД регулируется комплексом российских и международных нормативных документов, обеспечивающих безопасность и надёжность трубопроводных систем. Основными являются ГОСТ Р 50838-2009 «Трубы и фитинги полиэтиленовые для систем газоснабжения», ГОСТ 18599-2001 «Трубы напорные из полиэтилена», а также СП 40-102-2000 «Проектирование и монтаж трубопроводов из полиэтиленовых труб» и СП 32.13330.2018 (канализация).

На международном уровне отводы ПНД должны соответствовать ISO 4427 (водоснабжение), ISO 4437 (газоснабжение) и EN 12201 (европейский стандарт для ПЭ-трубопроводов). Эти документы устанавливают требования к материалу (MRS ≥ 10 МПа для ПЭ 100), геометрии, испытаниям на длительную прочность и стойкость к медленному росту трещин (SCG).

Для ввода в эксплуатацию отводов ПНД необходимо предоставить следующий пакет документов: — сертификат соответствия продукции требованиям ТР ТС 032/2013 (для оборудования, работающего под давлением); — паспорт изделия по ГОСТ 2.601 с указанием материала, Ду, SDR, PN; — протокол гидравлических испытаний (обычно 1,5×Pраб); — сертификат на сырьё (ПЭ 100 с MRS = 10 МПа); — заключение Роспотребнадзора (для систем питьевого водоснабжения); — акт освидетельствования скрытых работ с фотофиксацией монтажа.

Особое внимание уделяется коэффициенту снижения давления при повышенных температурах: например, отвод SDR 11, рассчитанный на PN 16 при +20 °C, при +40 °C может работать только при давлении до 12,5 бар. Для газовых систем дополнительно требуется акт проверки герметичности с использованием гелиевого течеискателя.

Отсутствие любого из этих документов может стать причиной отказа в приёмке объекта Ростехнадзором или эксплуатирующей организацией. Компания АГЛАНТ поставляет отводы ПНД с полным комплектом технической документации, включая протоколы испытаний конкретной партии. Мы можем помочь в подготовке обоснования для экспертизы промышленной безопасности и согласовании решений с требованиями проектной организации. Это может помочь избежать задержек при сдаче объекта и обеспечить беспроблемную эксплуатацию в течение всего срока службы.
