КОМПРЕССИОННЫЕ ФИТИНГИ

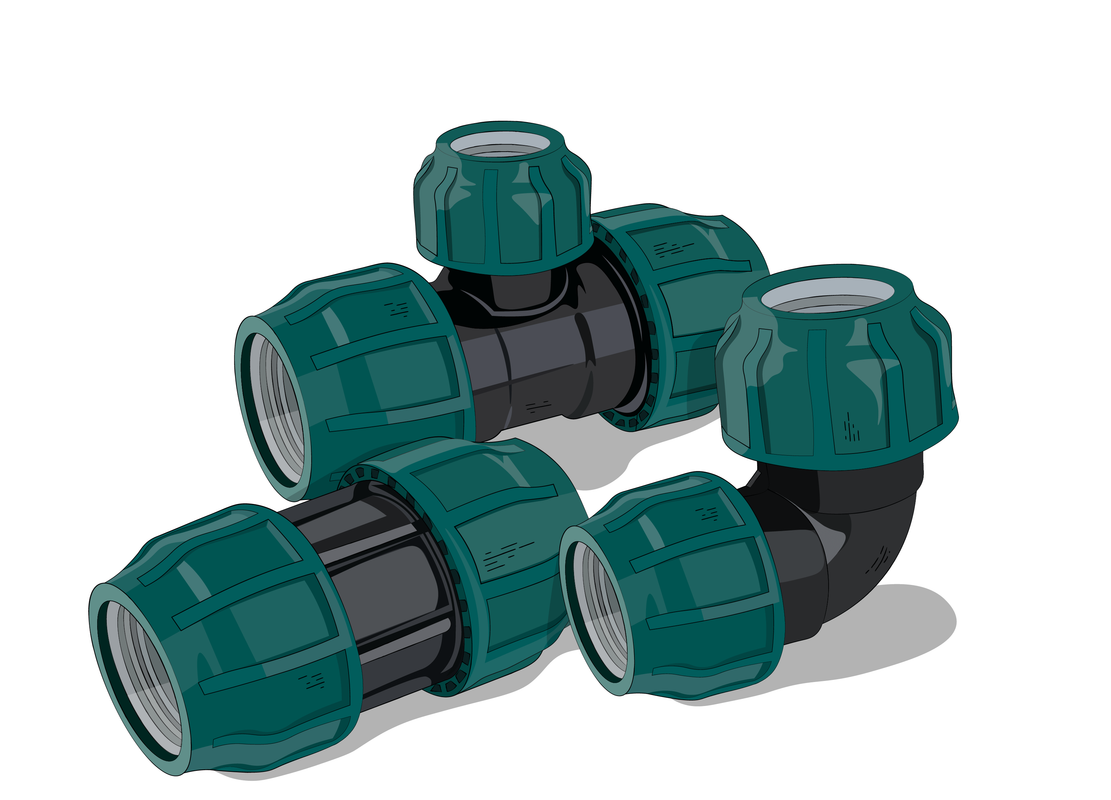

Компрессионные фитинги — это один из наиболее эффективных и надёжных типов соединительных элементов, используемых в системах трубопроводов из полиэтилена низкого давления (ПНД). Они обеспечивают герметичное, прочное и долговечное соединение без необходимости применения сварки или сложного оборудования. В условиях современного строительства, ремонта и реконструкции инженерных сетей, где важны скорость, простота монтажа и высокая надёжность, компрессионные фитинги для ПНД труб занимают лидирующие позиции среди альтернативных решений.

Принцип действия компрессионного фитинга основан на механическом обжиме трубы с помощью системы уплотнительных колец и затягивающей гайки. Конструктивно такой фитинг состоит из нескольких ключевых элементов: корпуса (штуцера), зажимного кольца (или двух колец — переднего и заднего), уплотнительного кольца из этиленпропиленового каучука (EPDM) или другого химически стойкого материала, а также внешней накидной гайки. При закручивании гайки происходит постепенное сжатие зажимного кольца, которое врезается в стенку трубы ПНД, обеспечивая надёжную фиксацию, а уплотнительное кольцо создаёт водонепроницаемое соединение.

Одним из главных преимуществ компрессионных фитингов является их универсальность. Они подходят для труб из ПНД различных диаметров — от 16 мм до 110 мм и более, что делает их идеальным решением как для бытовых, так и для промышленных систем водоснабжения, канализации, орошения, газоснабжения и технологических трубопроводов. Согласно ГОСТ Р 54475-2011 «Трубопроводы из полиэтилена. Соединения разъёмные», компрессионные фитинги должны соответствовать строгим требованиям по прочности, герметичности и устойчивости к циклическим нагрузкам.

Особенно ценятся компрессионные фитинги за возможность многократного демонтажа и повторной установки. В отличие от сварных соединений, которые являются необратимыми, компрессионные соединения можно разобрать, заменить повреждённый участок трубы или изменить конфигурацию трассы без потери целостности системы. Кроме того, монтаж возможен в любых погодных условиях — даже при минусовых температурах, когда сварка ПНД становится затруднительной или невозможной.

Качество компрессионного фитинга напрямую зависит от материалов, из которых он изготовлен. Корпус чаще всего производится из латуни (сплава CuZn), покрытой никелем или хромом для защиты от коррозии, либо из высококачественного полипропилена в случае полностью полимерных систем. Уплотнительные кольца должны быть устойчивы к воздействию ультрафиолета, перепадам температур и агрессивным средам. Некачественные материалы могут привести к преждевременному старению, растрескиванию и, как следствие, протечкам.

Согласно исследованиям НИИ Мосстрой, использование компрессионных фитингов снижает общее время монтажа трубопроводов из ПНД на 40–60 % по сравнению с методами сварки. Это существенный фактор при реализации крупных проектов, где сроки имеют решающее значение. Компания АГЛАНТ предлагает широкий ассортимент компрессионных фитингов, соответствующих всем действующим стандартам качества. Мы можем помочь в подборе решения, которое окажет содействие в достижении надёжности и долговечности трубопроводной системы.

Выбор и монтаж компрессионного фитинга для труб ПНД — процесс, требующий внимания к деталям, соблюдения технологической последовательности и учёта ряда технических параметров. От правильности выполнения этих операций напрямую зависит надёжность, герметичность и срок службы всего трубопровода.

Первый шаг — правильный выбор фитинга. Здесь необходимо учитывать несколько ключевых факторов: диаметр трубы, рабочее давление в системе, тип среды (вода, газ, химические жидкости), условия эксплуатации (температура, влажность, наличие УФ-излучения) и необходимость разборки соединения в будущем. Компрессионные фитинги для ПНД труб выпускаются под стандартные диаметры — 20, 25, 32, 40, 50, 63, 75, 90 и 110 мм. Очень важно, чтобы внутренний диаметр штуцера фитинга точно соответствовал наружному диаметру трубы.

Следующий критерий — класс давления. Компрессионные фитинги маркируются по максимальному рабочему давлению, на которое они рассчитаны — обычно это PN10, PN16 или PN25. Для систем водоснабжения городских домов чаще всего используются фитинги PN16, для магистральных сетей — PN25. При этом важно помнить, что заявленное давление действует при температуре +20 °C. При повышении температуры среды допустимое давление снижается. Например, при +40 °C допустимое давление может снизиться на 20–30 %. Это регламентировано в ГОСТ 18599-2001 и должно учитываться при проектировании.

Не менее важен материал корпуса фитинга. Латунные фитинги (CuZn) — наиболее распространённый и надёжный вариант. Они обладают высокой прочностью, устойчивостью к коррозии и долговечностью. Современные модели покрываются слоем никеля или хрома, что дополнительно защищает от окисления. Полимерные фитинги применяются в системах, где требуется полная диэлектрическая изоляция, однако их прочность ниже, поэтому они не рекомендуются для высоконапорных систем.

Установка компрессионного фитинга начинается с подготовки трубы. Труба ПНД должна быть отрезана строго под углом 90° с помощью трубореза или ножовки по металлу. Край должен быть ровным, без заусенцев и деформаций. Затем снимается фаска с внутреннего края трубы — это предотвращает повреждение уплотнительного кольца при введении трубы в фитинг. Далее проверяется состояние уплотнительного кольца — оно должно быть чистым, эластичным, без трещин и разрывов.

Сборка выполняется в следующем порядке: сначала на трубу надевается накидная гайка, затем зажимное кольцо (или два кольца), после чего труба вставляется в штуцер фитинга до упора. Убедитесь, что труба вошла до конца — между торцом трубы и упором внутри штуцера не должно быть зазора. Затем затягивается накидная гайка с помощью ключа. Важно не переусердствовать: чрезмерное усилие может повредить резьбу или деформировать зажимное кольцо. Оптимально — затягивать гайку до момента, когда она перестаёт легко проворачиваться, и сделать ещё пол-оборота. После монтажа рекомендуется выдержать систему без давления в течение 1–2 часов, особенно при низких температурах. Мы можем помочь в подготовке инструкции для монтажной бригады, что может помочь избежать ошибок.

Выбор типа соединения для труб из полиэтилена низкого давления (ПНД) — один из ключевых моментов при проектировании и монтаже трубопроводных систем. На рынке представлены три основных технологии: сварные соединения (стыковая и электрофузионная сварка), резьбовые переходники и компрессионные (обжимные) фитинги. Каждый из этих методов имеет свои преимущества, ограничения и сферы применения.

Сварные соединения считаются наиболее прочными и долговечными. Стыковая сварка используется для соединения прямых участков труб большого диаметра (от 50 мм и выше) и обеспечивает монолитное, бесшовное соединение, по прочности не уступающее самой трубе. Электрофузионная сварка применяется с помощью специальных муфт с нагревательным элементом и используется в труднодоступных местах. Однако оба метода требуют дорогостоящего оборудования, высокой квалификации монтажников и строгого соблюдения температурного режима. Кроме того, сварка невозможна при отрицательных температурах без дополнительного обогрева, а любое нарушение технологии приводит к образованию слабого места в трубопроводе. По данным НИЦ «Строительство», до 30 % отказов в ПНД-системах связаны с дефектами сварных швов.

Резьбовые соединения используются для подключения ПНД труб к металлическим системам, насосам, счётчикам или запорной арматуре. Они представляют собой переходник с одной стороны под ПНД (сварной или компрессионный), а с другой — с наружной или внутренней резьбой (G, BSP, NPT). Недостаток таких соединений — необходимость дополнительной герметизации (льняная подмотка, ФУМ-лента, паста), которая со временем может высыхать или вымываться, вызывая течь. Кроме того, резьбовые соединения чувствительны к перекосу и не предназначены для высоконапорных или вибрирующих систем.

Компрессионные фитинги, в свою очередь, сочетают в себе лучшие качества других методов: они обеспечивают герметичность, близкую к сварному соединению, простоту монтажа, сравнимую с резьбовыми переходниками, и при этом остаются разборными. Это делает их идеальным решением для множества задач. Во-первых, они незаменимы в бытовом строительстве — при прокладке водопровода в частном доме, системе капельного орошения, подключении насосной станции. Во-вторых, компрессионные фитинги активно используются в ремонте и модернизации существующих сетей, где сварка невозможна из-за ограниченного доступа или наличия воды в трубе. В-третьих, они находят применение в промышленности — для подключения оборудования, создания временных линий, сборки опытных установок.

Особое преимущество компрессионных фитингов — их адаптивность. Они позволяют соединять трубы из разных материалов (ПНД с металлопластиком, ПВХ, сталью), компенсировать небольшие неточности в разметке и быстро реагировать на изменения проекта. Кроме того, в отличие от сварки, компрессионные соединения не требуют электропитания, что критично при работе в полевых условиях. По данным Росстандарта, срок службы качественных компрессионных фитингов составляет не менее 50 лет при соблюдении условий эксплуатации, что сопоставимо со сроком службы самой трубы ПНД.

Компания АГЛАНТ предлагает широкий ассортимент компрессионных фитингов для ПНД труб от ведущих производителей, прошедших многоэтапную проверку качества. Мы стараемся выполнить подбор изделий с учётом всех эксплуатационных факторов, что может помочь достичь технологического превосходства при реализации проекта.

Применение компрессионных фитингов регулируется комплексом российских и международных нормативных документов, обеспечивающих безопасность и надёжность трубопроводных систем. Основными являются ГОСТ Р 54475-2011 «Трубопроводы из полиэтилена. Соединения разъёмные», ГОСТ 18599-2001 (трубы напорные из ПНД), а также СП 40-103-2000 «Проектирование и монтаж трубопроводов из полиэтилена» и СП 31.13330.2012 (водоснабжение).

На международном уровне компрессионные фитинги должны соответствовать ISO 14236 (соединения для ПЭ-труб), ISO 4427 (водоснабжение) и EN 12201 (европейский стандарт для ПЭ-трубопроводов). Эти документы устанавливают требования к материалам (латунь CW617N, полипропилен PP-H), испытаниям на герметичность, прочность при внутреннем давлении и стойкость к циклическим нагрузкам.

Для ввода в эксплуатацию компрессионных фитингов необходимо предоставить следующий пакет документов: — сертификат соответствия продукции требованиям ТР ТС 032/2013 (для оборудования, работающего под давлением); — паспорт изделия по ГОСТ 2.601 с указанием материала, Ду, PN; — протокол гидравлических испытаний (обычно 1,5×Pраб); — сертификат на сырьё (латунь по EN 12164, EPDM по ISO 3601); — заключение Роспотребнадзора (для систем питьевого водоснабжения); — акт освидетельствования скрытых работ с фотофиксацией монтажа.

Особое внимание уделяется коэффициенту снижения давления при повышенных температурах: например, фитинг, рассчитанный на PN 16 при +20 °C, при +40 °C может работать только при давлении до 12,5 бар. Также запрещена скрытая прокладка компрессионных соединений без возможности доступа для осмотра — это требование закреплено в СП 31.13330.2012.

Отсутствие любого из этих документов может стать причиной отказа в приёмке объекта Ростехнадзором или эксплуатирующей организацией. Компания АГЛАНТ поставляет компрессионные фитинги с полным комплектом технической документации, включая протоколы испытаний конкретной партии. Мы можем помочь в подготовке обоснования для экспертизы промышленной безопасности и согласовании решений с требованиями проектной организации. Это может помочь избежать задержек при сдаче объекта и обеспечить беспроблемную эксплуатацию в течение всего срока службы.
