ФЛАНЕЦ ПЭ

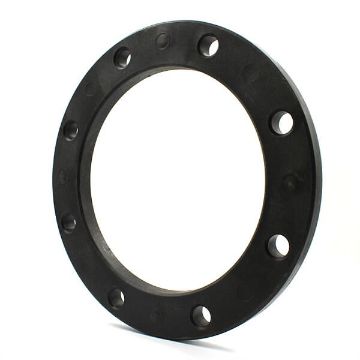

Фланец ПЭ с полимерным покрытием — это современный тип соединительного элемента, применяемого в трубопроводных системах для герметичного и надёжного соединения труб, арматуры и оборудования. Название «ПЭ» расшифровывается как полиэтилен, однако в данном случае речь идёт не о полностью полиэтиленовом фланце, а о стальном фланце, который дополнительно защищён полимерным покрытием, часто на основе полиэтилена высокого или низкого давления. Такой подход сочетает в себе прочность и жёсткость стального основания с высокими антикоррозионными свойствами полимерного слоя. Фланцы ПЭ с покрытием широко используются в системах водоснабжения, канализации, нефтегазовой отрасли, химической промышленности и других сферах, где важна долговечность, устойчивость к агрессивным средам и минимальное техническое обслуживание.

Одним из ключевых преимуществ фланца ПЭ с полимерным покрытием является его высокая устойчивость к коррозии. Обычные стальные фланцы, даже при использовании антикоррозионных грунтов, подвержены ржавлению, особенно в условиях повышенной влажности, контакта с химически активными веществами или при прокладке в грунте. Полимерное покрытие (часто — трёхслойное: эпоксидная грунтовка + полиэтилен + клеевой слой) создаёт прочный барьер, предотвращающий проникновение влаги и агрессивных компонентов к металлической основе. Это значительно увеличивает срок службы фланца — до 50 лет и более при правильной эксплуатации.

Ещё одно преимущество — улучшенная герметичность соединения. Полимерный слой обеспечивает дополнительную уплотнительную функцию, особенно при использовании в паре с уплотнительными кольцами из эластомеров. Это особенно важно в системах, работающих под давлением или транспортирующих агрессивные жидкости. Кроме того, фланцы с полимерным покрытием обладают высокой устойчивостью к ультрафиолету, перепадам температур и механическим повреждениям, что делает их пригодными для наружной прокладки.

Фланец стальной с покрытием также отличается простотой монтажа. Благодаря гладкой поверхности полимера, он не требует дополнительной антикоррозионной обработки после установки, что сокращает трудозатраты и сроки ввода системы в эксплуатацию. В отличие от традиционных методов защиты (например, окраска или катодная защита), полимерное покрытие не нуждается в периодическом обновлении, что снижает эксплуатационные расходы.

С точки зрения экологии и безопасности, фланцы ПЭ с покрытием являются более предпочтительным решением. Они не выделяют вредных веществ при контакте с питьевой водой, соответствуют санитарным нормам и допущены к применению в системах хозяйственно-питьевого водоснабжения. Это особенно важно для муниципальных и жилищно-коммунальных объектов.

Важно отметить, что фланцы с полимерным покрытием изготавливаются по ГОСТ 12820–80, 12821–80 и другим нормативам, что гарантирует их совместимость с существующими трубопроводными системами. Они доступны в различных исполнениях: плоские, воротниковые, свободные на приварной втулке — в зависимости от требований к давлению, температуре и типу среды. Диапазон диаметров — от Ду 50 до Ду 1400 мм, что делает их универсальными для применения в объектах любого масштаба. Компания АГЛАНТ может помочь в подборе решения, которое окажет содействие в достижении надёжности и долговечности трубопроводной системы.

Фланцы ПЭ с полимерным покрытием изготавливаются с использованием различных технологий нанесения защитных слоёв, каждая из которых обладает своими особенностями, преимуществами и областями применения. Выбор конкретного типа покрытия зависит от условий эксплуатации: уровня агрессивности среды, температурных режимов, давления, способа прокладки (наземный, подземный, подводный) и требований к сроку службы. Наиболее распространёнными видами полимерных покрытий для фланцев с полимерным покрытием являются трёхслойное полиэтиленовое покрытие (3LPE), эпоксидное покрытие (FBE), двухслойное полиэтиленовое покрытие (2LPE) и порошковое напыление. Рассмотрим каждый из них подробно.

Трёхслойное полиэтиленовое покрытие (3LPE) — это один из самых надёжных и долговечных вариантов защиты стальных фланцев. Структура покрытия включает три слоя: первый — эпоксидный грунт, который обеспечивает прочное сцепление с металлом; второй — клеевой адгезионный слой; третий — внешний слой из полиэтилена (обычно ПЭНД — полиэтилен низкого давления). Толщина такого покрытия составляет от 2,5 до 3,5 мм, что делает его устойчивым к механическим повреждениям, ударным нагрузкам и истиранию. 3LPE-покрытие широко применяется в нефтегазовой отрасли, при строительстве магистральных трубопроводов и в условиях подземной прокладки. Оно устойчиво к УФ-излучению, перепадам температур (от −60 °C до +70 °C) и химически активным веществам, включая солёную воду, кислоты и щёлочи. Фланец стальной с покрытием 3LPE — идеальный выбор для сложных климатических и эксплуатационных условий.

Эпоксидное покрытие (FBE — Fusion Bonded Epoxy) — это однокомпонентное порошковое покрытие, наносимое методом напыления при высокой температуре. После нанесения оно расплавляется и образует прочную, химически стойкую плёнку. FBE-покрытие тоньше (от 300 до 500 мкм), но обладает отличной адгезией к стали и высокой устойчивостью к коррозии. Оно особенно эффективно в условиях контакта с водой, в том числе морской, и в системах с постоянной влажностью. Однако FBE менее устойчиво к механическим повреждениям, поэтому его часто комбинируют с внешним защитным слоем (например, в системе 2LPE или 3LPE). Фланцы с покрытием FBE применяются в водоснабжении, канализации, на насосных станциях и в промышленных трубопроводах.

Двухслойное полиэтиленовое покрытие (2LPE) — это компромисс между стоимостью и защитой. Оно состоит из эпоксидного грунта и внешнего слоя полиэтилена, но без промежуточного клеевого слоя. Такое покрытие менее устойчиво к механическим повреждениям, чем 3LPE, но всё же обеспечивает хорошую защиту от коррозии. 2LPE используется в менее ответственных системах, например, в городских сетях водоснабжения или при внутренней прокладке.

Порошковое полимерное покрытие — это универсальный способ защиты, при котором на предварительно очищенную и прогретую поверхность фланца наносится порошковая краска, которая затем полимеризуется. Такое покрытие может быть выполнено из полиэтилена, полиуретана или эпоксидных смол. Оно обеспечивает гладкую, эстетичную поверхность, устойчивую к коррозии и УФ-излучению. Порошковое покрытие часто используется для фланцев, предназначенных для наружной установки, где важна не только защита, но и внешний вид.

Выбирая тип покрытия, важно учитывать условия эксплуатации. Например, для подземной прокладки в агрессивных грунтах предпочтительнее 3LPE, а для внутренних систем — FBE или порошковое покрытие. Все фланцы ПЭ с полимерным покрытием проходят строгий контроль качества, включая проверку толщины слоя, сплошности покрытия (испытание на искру) и адгезии. Это гарантирует их надёжность и соответствие международным стандартам (ISO 21809, ГОСТ Р 52568 и др.). Мы можем помочь в подготовке технического обоснования, которое окажет содействие в согласовании решений с требованиями проектной организации.

Фланцы ПЭ с полимерным покрытием находят широкое применение в различных отраслях промышленности и инфраструктуры благодаря своей высокой коррозионной стойкости, долговечности и надёжности. Их используют в системах, где требуется максимальная защита от влаги, химических веществ, блуждающих токов и механических повреждений. Основные сферы применения включают водоснабжение и канализацию, нефтегазовую отрасль, химическую промышленность, тепловые сети, судостроение, а также объекты ЖКХ и муниципального хозяйства.

В системах водоснабжения и канализации фланцы с полимерным покрытием незаменимы при подземной прокладке трубопроводов. Грунт, особенно влажный или солончаковый, агрессивен к металлу, и обычные стальные фланцы быстро подвергаются коррозии. Полимерное покрытие (особенно 3LPE) защищает металл от контакта с влагой и электролитами, предотвращая образование ржавчины и разрушение соединения. Это особенно важно для объектов, где доступ для ремонта затруднён. Кроме того, фланцы ПЭ допускаются к применению в сетях питьевой воды, так как используются материалы, соответствующие санитарным нормам (ГОСТ 51592-2000, СанПиН 2.1.4.1110-02).

В нефтегазовой отрасли фланцы с полимерным покрытием применяются на магистральных и технологических трубопроводах, в насосных станциях, на скважинах и в резервуарных парках. Здесь они подвергаются воздействию нефти, газа, конденсата, сероводорода и других агрессивных компонентов. Полимерное покрытие предотвращает электрохимическую коррозию, что критически важно для безопасности и бесперебойной работы. Кроме того, такие фланцы устойчивы к блуждающим токам, которые могут возникать вблизи железнодорожных путей или ЛЭП.

В химической промышленности фланцы стальные с покрытием используются для транспортировки кислот, щелочей, растворителей и других химически активных веществ. Полимерный слой (особенно на основе эпоксидных смол или полиэтилена) обеспечивает химическую инертность и предотвращает разрушение металла. Это позволяет избежать утечек, аварий и простоев в производстве.

Фланцы ПЭ также применяются в тепловых сетях, где важна устойчивость к перепадам температур и влажности. Полимерное покрытие не трескается при замораживании и не размягчается при нагреве, что делает его надёжным решением для сезонной эксплуатации.

Производство фланцев с полимерным покрытием регулируется рядом нормативных документов, обеспечивающих их качество, безопасность и совместимость. Ключевые стандарты включают: — ГОСТ 12820–80, ГОСТ 12821–80 — устанавливают размеры, конструкцию и технические требования к стальным фланцам; — ГОСТ Р 52568-2006 — регламентирует требования к трёхслойным полиэтиленовым покрытиям для стальных труб и фасонных изделий; — ISO 21809 — международный стандарт на заводское нанесение полимерных покрытий; — СТО 00220228-006-2008 — отраслевой стандарт для фланцев в нефтегазовой отрасли; — СанПиН и ГОСТы по питьевой воде — для фланцев, используемых в системах водоснабжения. Все фланцы ПЭ проходят входной контроль, испытания на адгезию, толщину покрытия и электрическую сплошность. Это гарантирует их соответствие заявленным характеристикам и долговечность в реальных условиях эксплуатации. Компания АГЛАНТ поставляет фланцы с полным комплектом технической документации. Мы можем помочь в подготовке обоснования для экспертизы промышленной безопасности и согласовании решений с требованиями проектной организации.

Правильный выбор и монтаж фланца ПЭ с полимерным покрытием — залог долговечной и безопасной работы всей трубопроводной системы. Несмотря на кажущуюся простоту, этот процесс требует учёта множества факторов: типа среды, давления, температуры, условий прокладки и требований к ремонтопригодности.

Первый этап — определение параметров системы. Необходимо точно знать рабочее давление (PN), температуру транспортируемой среды, её химический состав и агрессивность. Например, для систем питьевого водоснабжения при +20 °C подходит фланец с покрытием FBE, а для нефтепровода в Арктике — только 3LPE с расширенным температурным диапазоном.

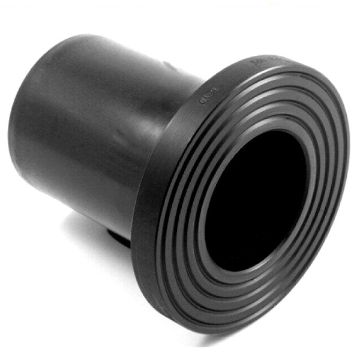

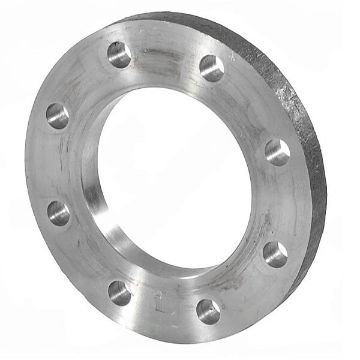

Второй этап — выбор типа фланца. Согласно ГОСТ 12820–80, различают: — плоские приварные (тип 01) — для давления до PN16; — воротниковые (тип 11) — для высокого давления и вибрационных нагрузок; — свободные на приварной втулке (тип 21) — для частой разборки. Для подземных сетей рекомендуются воротниковые фланцы с 3LPE-покрытием, для наземных — плоские с порошковым покрытием.

Третий этап — подбор уплотнения. Для фланцев ПЭ используются прокладки из паронита, графита, PTFE или EPDM. Важно, чтобы материал прокладки был совместим с транспортируемой средой. Например, для питьевой воды — только EPDM, для кислот — PTFE.

Монтаж начинается с осмотра фланца: покрытие не должно иметь царапин, вздутий или проколов. При необходимости повреждённые участки восстанавливаются специальным ремонтным компаундом. Затем фланец приваривается к трубе (для приварных типов) или устанавливается на втулку (для свободных). При сварке температура в зоне шва не должна превышать 200 °C, чтобы не повредить полимерное покрытие.

После установки фланцы стягиваются болтами в несколько этапов: сначала — до соприкосновения прокладки, затем — до полного прилегания. Используется динамометрический ключ с контролем крутящего момента. Для Ду 100 PN16 момент затяжки составляет около 80 Н·м. Недотяжка приведёт к протечке, перетяжка — к деформации прокладки.

После монтажа проводится гидравлическое испытание при давлении 1,5×Pраб в течение 30 минут. Только после успешного испытания система вводится в эксплуатацию. Компания АГЛАНТ предоставляет технические схемы монтажа и может помочь в подготовке инструкции для монтажной бригады. Это может помочь избежать ошибок и обеспечить надёжную эксплуатацию системы в течение всего срока службы.
