ЭЛЕКТРОСВАРНЫЕ ФИТИНГИ ПНД

Электросварные фитинги для ПНД труб — это высокотехнологичные соединительные элементы, предназначенные для создания герметичных, прочных и долговечных соединений в трубопроводных системах из полиэтилена низкого давления (ПНД), также известного как полиэтилен высокой плотности (ПЭ 80, ПЭ 100). В отличие от традиционных методов монтажа, таких как компрессионные (обжимные) соединения или стыковая сварка, электросварные фитинги используют встроенную систему нагрева, что обеспечивает монолитное, неразъёмное соединение без необходимости в сложном оборудовании или высокой квалификации монтажника.

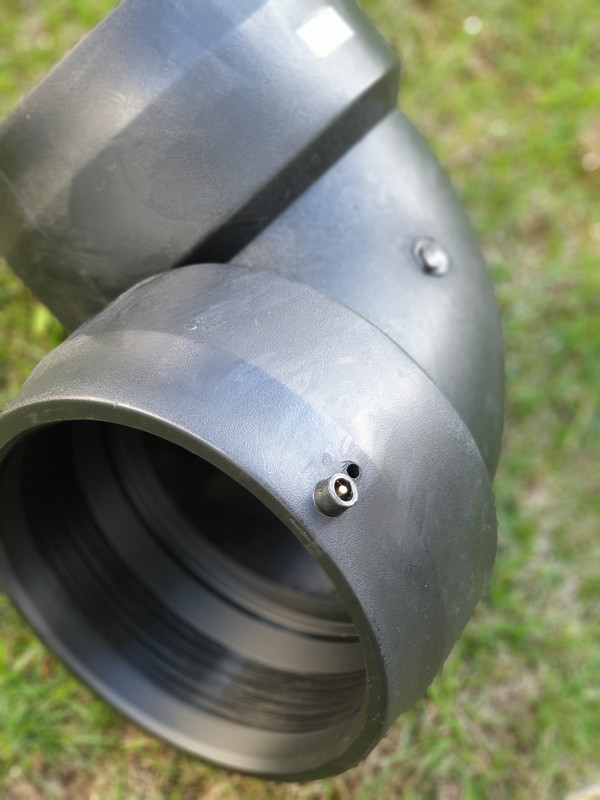

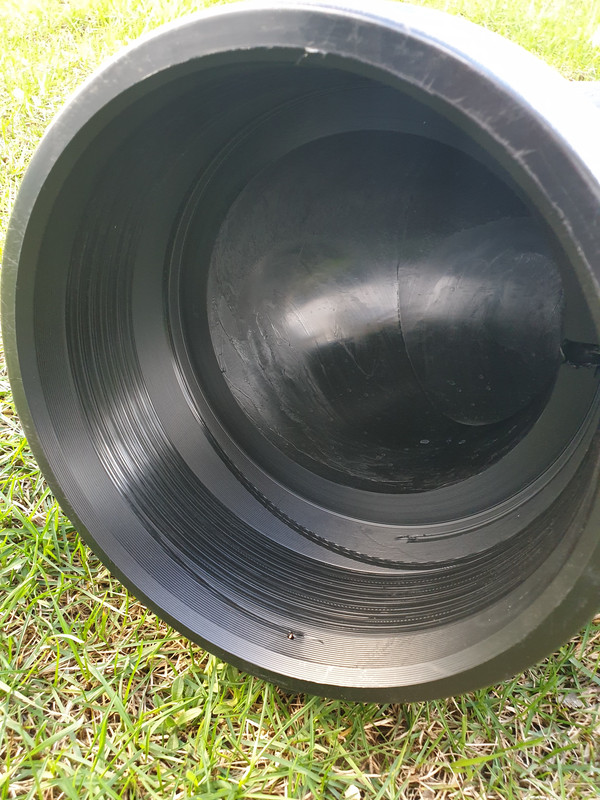

Конструктивно электросварной фитинг представляет собой деталь из ПНД, внутри которой встроена спираль из нихромовой проволоки, равномерно уложенной по контуру внутренней поверхности. Эта спираль подключается к специальному сварочному аппарату через контактные клеммы на внешней стороне фитинга. При подаче электрического тока спираль нагревается, расплавляя как внутреннюю поверхность фитинга, так и наружную поверхность трубы. Под действием температуры и давления (создаваемого при вставке трубы) происходит диффузия полимеров, и после остывания образуется монолитный, абсолютно герметичный шов, по прочности не уступающий самой трубе.

Одним из главных преимуществ электросварных фитингов для ПНД труб является простота и скорость монтажа. Для их установки не требуется громоздкое оборудование, как при стыковой сварке, и не нужны специальные условия — монтаж можно проводить в любых погодных условиях, в стеснённых пространствах, под землёй или в помещениях. Достаточно очистить трубу, вставить её в фитинг до упора, подключить к сварочному аппарату и запустить процесс, который занимает от 30 секунд до нескольких минут в зависимости от диаметра.

Ещё одно важное преимущество — высокая надёжность соединения. В отличие от компрессионных фитингов, которые могут со временем ослабевать под действием вибраций или перепадов давления, электросварные соединения не подвержены коррозии, не требуют периодической подтяжки и не имеют слабых точек. Они устойчивы к высокому внутреннему давлению (до PN 16 и выше), перепадам температур и механическим нагрузкам.

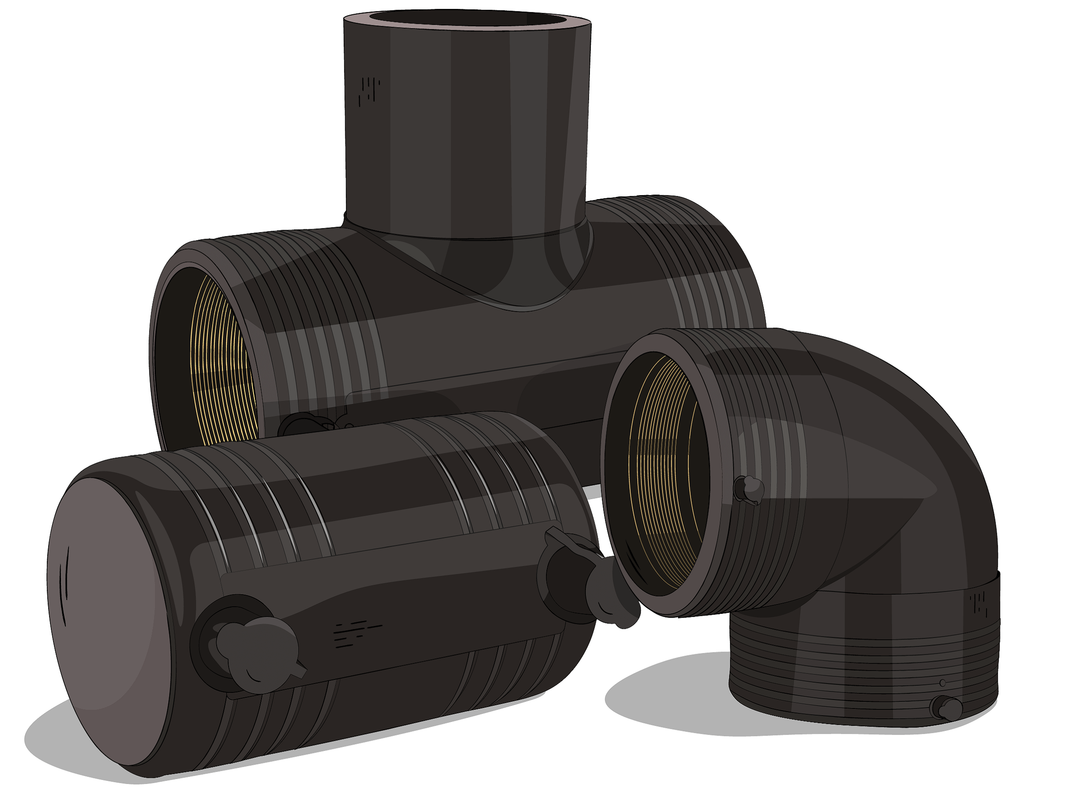

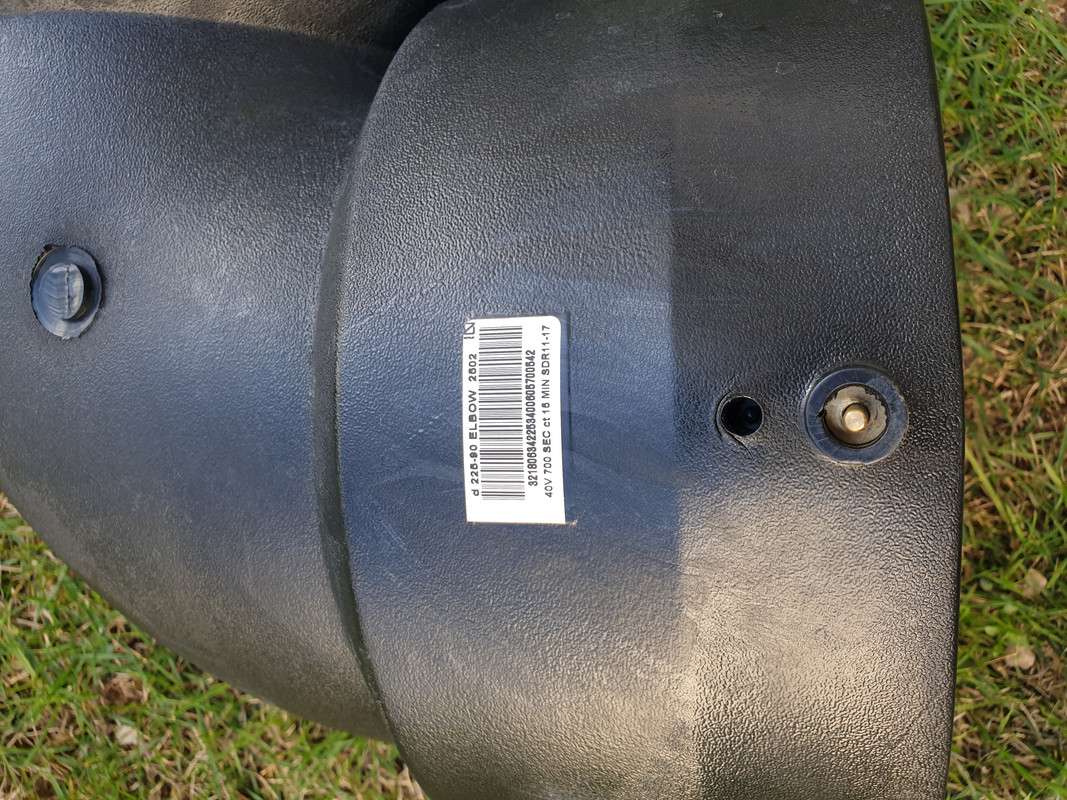

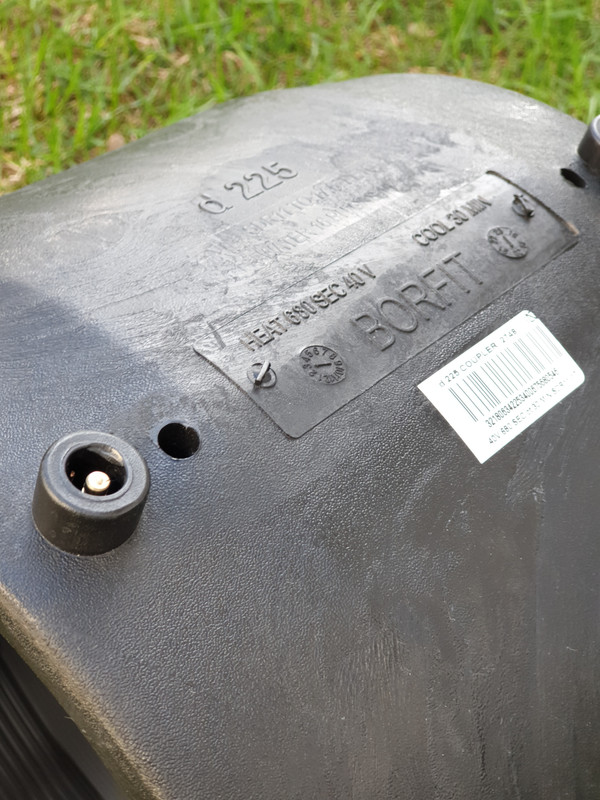

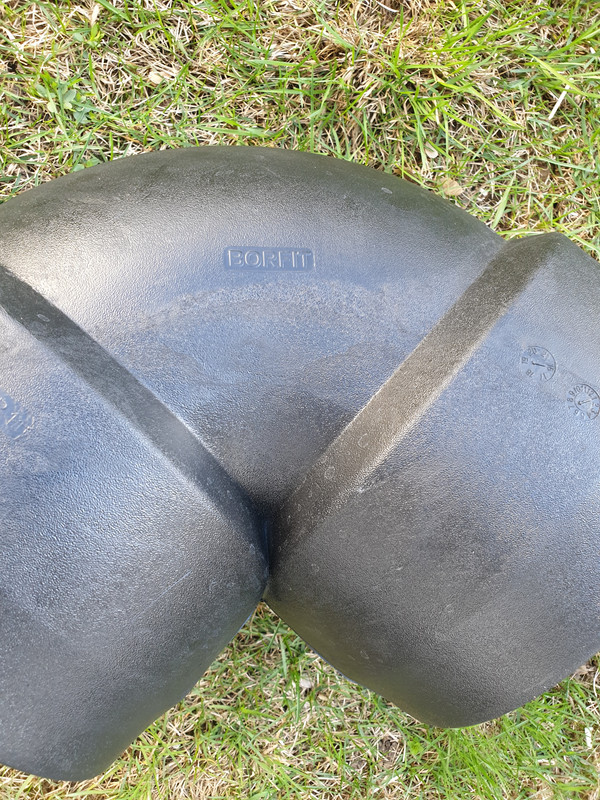

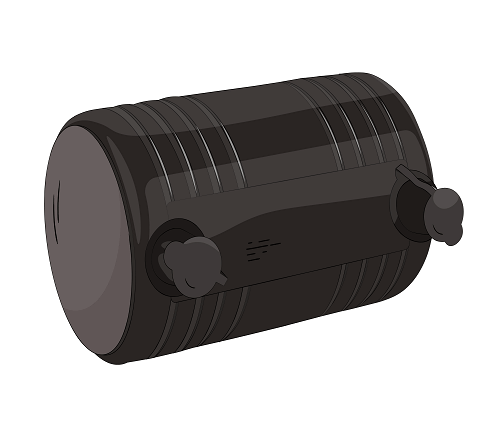

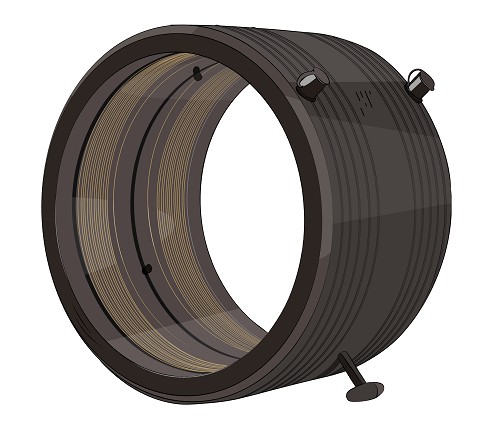

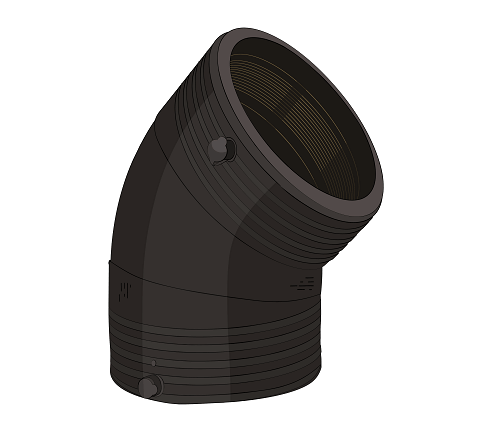

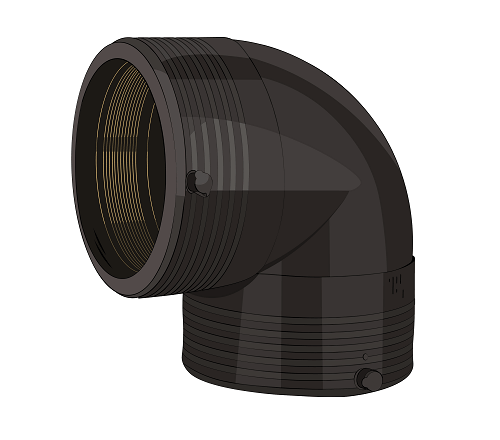

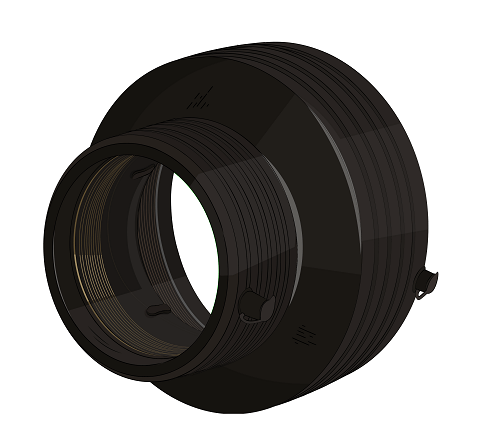

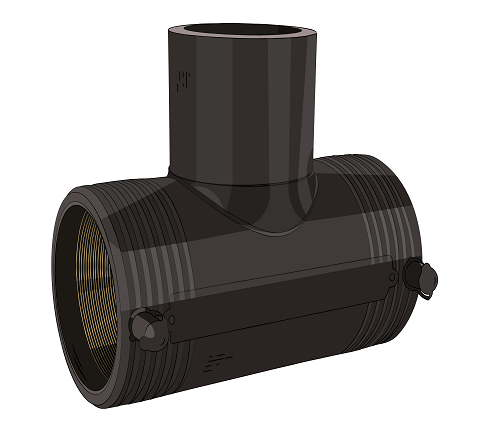

Электросварные фитинги выпускаются в широком ассортименте: муфты прямые и переходные, угольники (90°), тройники, заглушки, фланцевые адаптеры и переходы на резьбу. Все они изготавливаются из первичного полиэтилена ПЭ 100, соответствуют ГОСТ Р 50838-2009, ГОСТ 18599-2001, ISO 4427 и проходят строгий контроль качества. Важно, чтобы фитинги имели чёткую маркировку с указанием производителя, диаметра, давления, типа материала и даты выпуска.

Компания АГЛАНТ предлагает в продажу только сертифицированные электросварные фитинги от ведущих производителей. Мы можем помочь в подборе решения, которое окажет содействие в достижении надёжности и долговечности трубопроводной системы. Это может помочь избежать ошибок на этапе монтажа и обеспечить беспроблемную эксплуатацию в течение всего срока службы.

Применение электросварных фитингов ПНД оправдано в самых разных инженерных системах, где требуется высокая надёжность, герметичность и долговечность соединений. Благодаря уникальным свойствам полиэтилена и технологии электромуфтовой сварки, такие фитинги становятся предпочтительным решением в условиях, где традиционные методы монтажа — сварка, резьбовые или обжимные соединения — либо невозможны, либо не обеспечивают достаточного уровня безопасности.

Наиболее эффективно электросварные фитинги для ПНД труб применяются в системах питьевого водоснабжения. Полиэтилен ПЭ 100, из которого изготавливаются фитинги, экологически безопасен, не выделяет вредных веществ и разрешён к использованию в контакте с питьевой водой. Монолитное соединение, созданное методом электромуфтовой сварки, исключает риск попадания в систему посторонних частиц, бактерий или загрязнений, что особенно важно для объектов здравоохранения, детских учреждений и пищевой промышленности.

В системах газоснабжения электросварные фитинги являются обязательным элементом при монтаже полиэтиленовых газопроводов. Газ — взрывоопасная среда, и любая утечка может привести к катастрофе. Именно поэтому соединения в газовых сетях должны быть абсолютно герметичными и не подверженными коррозии. Электросварные фитинги ПНД полностью соответствуют этим требованиям: они не ржавеют, не подвержены электрохимической коррозии и способны выдерживать рабочее давление до 1 МПа (PN 10). Все изделия, применяемые в газовых системах, проходят строгую сертификацию и соответствуют ГОСТ Р 50838 и СНиП 42-01-2002.

Не менее востребованы электросварные фитинги в напорных канализационных системах, особенно при прокладке напорных коллекторов от насосных станций. В отличие от самотёчных сетей, напорные трубопроводы работают под постоянным давлением, и любое слабое соединение может привести к протечкам и загрязнению окружающей среды. Электросварные фитинги обеспечивают стабильную герметичность даже при вибрациях от насосного оборудования и перепадах давления.

Эффективны электросварные фитинги и в промышленных системах — для транспортировки химикатов, охлаждающих жидкостей, в установках водоподготовки, на нефтегазовых объектах и в энергетике. Их используют при прокладке подземных коммуникаций, в условиях повышенной влажности, в сейсмически активных зонах и на подвижных грунтах, где важна гибкость и устойчивость к деформациям.

Компания АГЛАНТ предлагает широкий выбор электросварных фитингов для любых условий эксплуатации. Мы сотрудничаем с проверенными производителями, обеспечивая соответствие ГОСТ, наличие сертификатов и паспортов. Мы стараемся выполнить подбор изделий с учётом всех эксплуатационных факторов, что может помочь достичь технологического превосходства при реализации проекта.

Правильный монтаж электросварных фитингов — залог долговечной и безопасной работы всей трубопроводной системы. Несмотря на кажущуюся простоту процесса, отклонение от технологии может привести к неполной сварке, образованию пустот, снижению прочности соединения и, как следствие, к протечкам или разрушению узла.

Процесс монтажа начинается с подготовки трубы. Её необходимо очистить от грязи, пыли и влаги. Затем снимается фаска на торце трубы под углом 15–30°, что облегчает вставку в фитинг. Далее измеряется и отмечается глубина вставки — она указана на корпусе фитинга и должна быть точно соблюдена. Труба вставляется в фитинг до упора, при этом важно не поворачивать её после вставки, так как это может нарушить контакт спирали с поверхностью. Если труба вставляется с усилием, это допустимо, но нельзя использовать рычаги или ударные инструменты.

Далее подключается сварочный аппарат. Контактные клеммы аппарата соединяются с выводами на фитинге. На дисплее аппарата автоматически или вручную задаются параметры сварки: напряжение, время нагрева и время охлаждения. Эти параметры зависят от диаметра фитинга и температуры окружающей среды. Современные аппараты имеют встроенную базу данных, где для каждого типа фитинга указаны оптимальные настройки. После запуска процесса аппарат контролирует все этапы: нагрев, выдержку и охлаждение. Важно не отключать аппарат до полного завершения цикла.

После сварки соединение должно остыть не менее 30–60 минут (в зависимости от диаметра) без механических нагрузок. Только после этого можно проводить дальнейший монтаж или опрессовку системы.

Типичные ошибки при монтаже: — недостаточная очистка трубы — приводит к плохому контакту и непровару; — перекручивание трубы после вставки — нарушает расположение спирали; — прерывание сварочного процесса — приводит к неполному расплавлению; — нарушение времени охлаждения — вызывает внутренние напряжения и трещины; — использование несертифицированных фитингов или бракованных аппаратов.

Компания АГЛАНТ предоставляет консультации по монтажу, подбору оборудования и обучение персонала. Мы можем помочь в подготовке инструкции для монтажной бригады, что может помочь избежать ошибок и обеспечить надёжную эксплуатацию системы в течение всего срока службы.

Применение электросварных фитингов регулируется комплексом российских и международных нормативных документов, обеспечивающих безопасность и надёжность трубопроводных систем. Основными являются ГОСТ Р 50838-2009 «Трубы из полиэтилена для газоснабжения», ГОСТ 18599-2001 «Трубы напорные из полиэтилена», а также СП 40-102-2000 «Проектирование и монтаж трубопроводов из полиэтиленовых труб» и СП 42-101-2003 (газоснабжение).

На международном уровне электросварные фитинги должны соответствовать ISO 4427 (водоснабжение), ISO 4437 (газоснабжение) и EN 12201 (европейский стандарт для ПЭ-трубопроводов). Эти документы устанавливают требования к материалу (MRS ≥ 10 МПа для ПЭ 100), геометрии, испытаниям на длительную прочность и стойкость к медленному росту трещин (SCG).

Для ввода в эксплуатацию электросварных фитингов необходимо предоставить следующий пакет документов: — сертификат соответствия продукции требованиям ТР ТС 032/2013 (для оборудования, работающего под давлением); — паспорт изделия по ГОСТ 2.601 с указанием материала, Ду, SDR, PN; — протокол гидравлических испытаний (обычно 1,5×Pраб); — сертификат на сырьё (ПЭ 100 с MRS = 10 МПа); — заключение Роспотребнадзора (для систем питьевого водоснабжения); — акт освидетельствования скрытых работ с фотофиксацией монтажа и данными сварочного аппарата (время, напряжение, ток).

Особое внимание уделяется коэффициенту снижения давления при повышенных температурах: например, фитинг, рассчитанный на PN 16 при +20 °C, при +40 °C может работать только при давлении до 12,5 бар. Для газовых систем дополнительно требуется акт проверки герметичности с использованием гелиевого течеискателя или мыльного раствора.

Отсутствие любого из этих документов может стать причиной отказа в приёмке объекта Ростехнадзором или эксплуатирующей организацией. Компания АГЛАНТ поставляет электросварные фитинги с полным комплектом технической документации, включая протоколы испытаний конкретной партии. Мы можем помочь в подготовке обоснования для экспертизы промышленной безопасности и согласовании решений с требованиями проектной организации. Это может помочь избежать задержек при сдаче объекта и обеспечить беспроблемную эксплуатацию в течение всего срока службы.
