ДЕТАЛИ ТРУБОПРОВОДОВ
В инженерии и строительстве трубопроводы играют ключевую роль, обеспечивая надежное и эффективное перемещение жидкостей и газов. От крупномасштабных нефтегазопроводов до муниципальных водопроводных систем, каждый трубопровод состоит из комплекса деталей, без которых он не сможет эффективно функционировать. Эти компоненты не только поддерживают структурную целостность системы, но и обеспечивают её адаптацию к различным условиям эксплуатации, температурам и давлениям.
Детали из стали - ТРОЙНИКИ, ОТВОДЫ, ФЛАНЦЫ, ПЕРЕХОДЫ Детали из чугуна - ВЧШГ, SML, ВЧ Детали для сборки ПНД труб Детали из нержавеющей стали
опоры
Опоры для трубопроводов

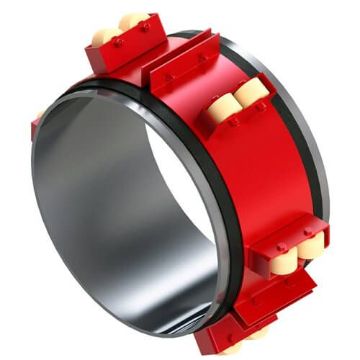

кольца онк
Кольца опорно-направляющие

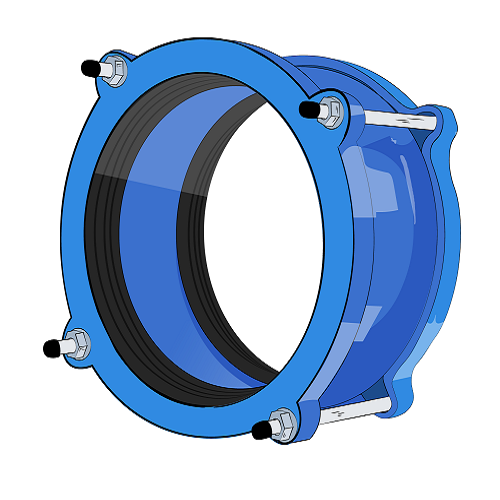

МУФТЫ дрк
Соединительные муфты ДРК

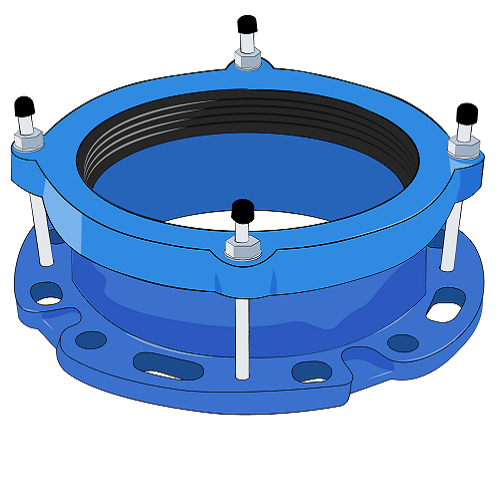

МУФТЫ пфрк
Фланцевые адаптеры ПФРК

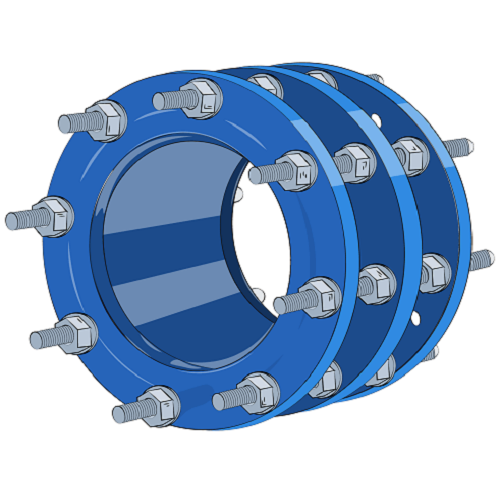

демонтажки
Демонтажные вставки

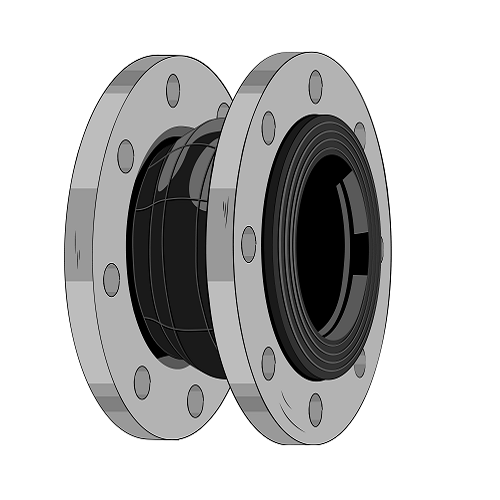

компенсаторы
Резиновые и сильфонные

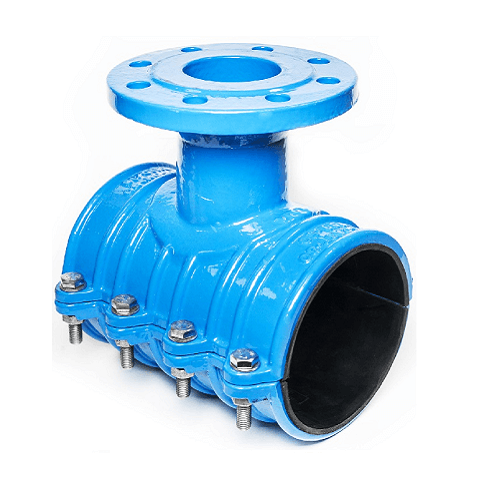

седелки
Седловые отводы для любых труб
Часто задаваемые вопросы по деталям трубопроводов
Какие типы соединительных деталей трубопроводов существуют, и как выбрать оптимальные под систему водоснабжения или промышленный трубопровод?
Соединительные детали трубопроводов — это элементы, обеспечивающие изменение направления, диаметра, ответвления и герметичного соединения труб. По ГОСТ 17375-2001, ГОСТ 17376-2001, ГОСТ 17378-2001 и ГОСТ 30753-2001 выделяют следующие основные типы:
— Отводы: изменяют направление потока на 30°, 45°, 60°, 90° или 180°. Бывают крутоизогнутые (R = 1D) и длинномерные (R = 1.5D–3D);
— Тройники: создают ответвление. Различают равнопроходные (все патрубки одного Ду) и переходные (боковой патрубок меньшего диаметра);
— Переходы: соединяют трубы разного диаметра. Концентрические — для горизонтальных участков; эксцентрические — для предотвращения завоздушивания;
— Заглушки: герметизируют конец трубопровода;
— Фланцы: обеспечивают разъёмное соединение (приварные, свободные, прижимные).
Для систем водоснабжения и отопления (Ду ≤ 150, Ру ≤ 16) рекомендуется использовать бесшовные детали из стали 20 по ГОСТ 17375–17378. Для промышленных трубопроводов с Ру ≥ 25, t ≥ 300 °C — детали из легированных сталей (12Х1МФ, 15Х1М1Ф) с термообработкой.
Типичная ошибка — применение сварных отводов вместо бесшовных в ответственных системах. Сварной шов создаёт зону концентрации напряжений, что снижает ресурс при циклических нагрузках на 30–40%.
Мы рекомендуем при проектировании всегда указывать не только «детали трубопроводов», но и конкретный стандарт: «отвод ГОСТ 17375-2001, Ду100, R=1.5D, ст.20».
Компания АГЛАНТ поставляет трубы и детали трубопроводов всех типов и может оказать содействие в подборе под гидравлические и прочностные расчёты по ГОСТ 32382-2013.
Как правильно подобрать детали трубопроводов ГОСТ под давление, температуру и среду, и какие ошибки чаще всего допускают проектировщики?
Подбор деталей трубопроводов ГОСТ начинается с анализа расчётных параметров по ГОСТ 32382-2013 «Трубопроводы технологические». Ключевые критерии:
1. Условное давление (Ру): указывает номинальное давление при t ≤ +200 °C. Например, Ру16 = 1,6 МПа. Однако при t = +300 °C для стали 20 допустимо только 1,2 МПа (по ГОСТ 356-80).
2. Условный проход (Ду): должен соответствовать внутреннему диаметру трубы. Ошибка — установка перехода Ду100×80 на трубу Ду100 с толщиной стенки 4,5 мм (внутр. Ø ≈91 мм). Это создаёт зону сужения, увеличивая коэффициент местного сопротивления ζ с 0,3 до 0,8 и вызывая кавитацию.
3. Скорость потока: оптимальная V = 1,5–2,5 м/с для воды. При V > 3 м/с возрастает износ и риск эрозии, особенно в отводах.
4. Среда: для агрессивных сред (pH < 5 или > 10) требуется сталь 12Х18Н10Т; для низких температур (t < –30 °C) — 09Г2С с подтверждённой KCV ≥ 40 Дж/см².
Типичные ошибки проектировщиков:
— Указание только «трубопроводы трубы детали трубопроводов» без ГОСТ и марки стали — ведёт к поставке по внутренним ТУ с заниженными характеристиками;
— Игнорирование радиуса изгиба отвода: R=1D вместо R=1.5D увеличивает гидравлические потери на 40%;
— Отсутствие расчёта компенсации тепловых удлинений — вызывает перегрузку фланцевых соединений.
Мы рекомендуем использовать правило: Ду_детали ≥ Ду_трубы × √(Qₘₐₓ/Qₙₒₘ). Например, при Qₘₐₓ = 150 м³/ч и Qₙₒₘ = 125 м³/ч — Ду детали ≥ Ду трубы × 1,1.
Компания АГЛАНТ поставляет детали трубопроводов ГОСТ с полным соответствием актуальным редакциям и может помочь в проверке проектных решений — в том числе с моделированием переходных процессов.
Какие материалы используются для деталей трубопровода из стали, и как они влияют на надёжность в агрессивных и высокотемпературных средах?
Материалы деталей трубопровода из стали определяют их прочность, коррозионную стойкость и температурный диапазон. По ГОСТ 1050, ГОСТ 19281, ГОСТ 5632 применяются:
— Сталь 20: σв ≥ 410 МПа, t = –20…+300 °C. Наиболее востребована для воды, пара, воздуха. Недостаток — склонность к графитизации при t > 350 °C.
— Сталь 09Г2С: σв ≥ 490 МПа, KCV ≥ 40 Дж/см² при –40 °C. Рекомендуется для наружных сетей в Сибири, ДВ, Урале.
— Сталь 12Х1МФ: для перегретого пара до +540 °C. Обязательна термообработка после сварки.
— Нержавеющая сталь 12Х18Н10Т: устойчива к азотной, фосфорной кислотам, щелочам до 60 °C. Обязательно требует стабилизирующего отжига.
Практический пример: отвод Ду150 в линии фосфорной кислоты (10%, t = 60 °C):
— Сталь 20: скорость коррозии >0,15 мм/год, ресурс — 8–12 месяцев;
— 12Х18Н10Т: скорость коррозии <0,01 мм/год, ресурс — 7–10 лет;
— Разница в стоимости — в 2,5–3 раза, но совокупная стоимость владения (TCO) — ниже в 4 раза.
Типичная ошибка — применение стали 20 в среде с pH < 4 без защиты. Даже при низком давлении это приводит к сквозной коррозии за 1–2 года.
Компания АГЛАНТ поставляет детали трубопровода из стали всех указанных марок и может помочь в подборе под конкретную среду — в том числе с привлечением данных по химической совместимости и региональным климатическим условиям.
Какие документы должны сопровождать детали трубопроводов, и как проверить их подлинность перед монтажом?
Пакет сопроводительной документации для деталей трубопроводов регламентирован **ГОСТ 2.601, ГОСТ Р и ТР ТС 010/2011. Минимальный комплект включает:
— Паспорт изделия с указанием: Ду, Ру, тип (отвод, тройник и т.д.), марка стали, стандарт (ГОСТ 17375-2001 и др.), номер плавки;
— Сертификат качества по ГОСТ Р с протоколами: химический состав (ГОСТ 18895), механические свойства (ГОСТ 1497), ударная вязкость KCV (ГОСТ 9454);
— Сертификат EN 10204-3.1 (при экспорте) или 3.2 (если требуется независимый контроль);
— Акт гидравлических испытаний (давление 1,5 × Ру, выдержка 5 минут, отсутствие течи и остаточной деформации).
Проверка подлинности включает три уровня:
1. Документальный: наличие протокола KCV ≥ 35 Дж/см² при минимальной температуре эксплуатации;
2. Инструментальный: спектральный анализ (XRF) — содержание Mn 1,3–1,7%, Si 0,5–0,8%, C ≤ 0,12%; измерение твёрдости — HB = 140–180 для стали 20;
3. Лабораторный (при сомнениях): микроструктурный анализ — мелкозернистая феррито-перлитная структура без закалочных фаз.
Типичная ошибка — монтаж без проверки KCV. Подделки под 09Г2С (заменяют на Ст3сп или 10Г2С1) имеют KCV ≤ 15 Дж/см² при –20 °C, что гарантирует хрупкое разрушение в зимний период.
Компания АГЛАНТ поставляет трубы и детали трубопроводов с полным пакетом документов, включая спектрограммы по каждой плавке. Мы можем оказать содействие в организации независимой экспертизы через аккредитованные лаборатории Ростеста.
ПОЧЕМУ МЫ?
МЫ РАБОТАЕМ ПО ВСЕЙ РОССИИ И СТРАНАМИ СНГ. УЖЕ БОЛЕЕ 1000 КОМПАНИЙ СОТРУДНИЧАЮТ С НАМИ.
- Склад в Московской области.
- Прямые поставки от производителей.
- Большой выбор продукции. Закрываем все позиции в заявке.
- Конкурентные цены.
- Оперативная обработка заявки.
- Бесплатная доставка по Москве и до любой ТК (в пределах МКАД)
НЕ НАШЛИ ТОВАР В КАТАЛОГЕ? ПРИШЛИТЕ ЗАЯВКУ И МЫ ПОДБЕРЕМ ЛУЧШИЕ УСЛОВИЯ ДЛЯ ВАС!
Понимание каждой детали трубопровода и её роли в системе имеет решающее значение для обеспечения безопасности и долговечности. Фитинги, клапаны, фланцы, опоры – все эти элементы отвечают за соединение отдельных сегментов труб, регулирование потока, а также предотвращение утечек и разгерметизации. В этой статье мы погрузимся в мир трубопроводных компонентов, исследуя их функции, типы и особенности применения на практике.
Основные типы и функции деталей трубопроводов
Ключевыми составляющими любой системы трубопроводов являются соединительные детали трубопроводов, которые обеспечивают надежную и эффективную работу всей системы. Среди них особое место занимают фланцы, тройники, переходы и заглушки, каждый из которых выполняет свою уникальную функцию.
ФЛАНЦЫ - это плоские кольца с отверстиями для болтов, предназначенные для создания разъемного соединения трубопровода. Они обеспечивают удобный доступ к трубам для обслуживания или ремонта. Конструкция фланцев позволяет соединять трубы различного диаметра, а также трубы с другими элементами системы, такими как клапаны или насосы.
ТРОЙНИКИ – это соединительные элементы, имеющие три выхода и используемые для разветвления трубопровода или его соединения под углом. Эти детали позволяют менять направление потока транспортируемой среды, распределять поток на несколько направлений или собирать его в одно.
ПЕРЕХОДЫ служат для соединения труб различного диаметра, обеспечивая плавный переход потока от одной трубы к другой. Такие элементы могут быть коническими или ступенчатыми и являются неотъемлемой частью любой системы, где требуется изменение размера трубопровода.
Заглушки предназначены для временного или постоянного закрытия конца трубопровода. Они важны для безопасной остановки потока, когда участок трубопровода выходит из строя или когда система находится в стадии обслуживания или расширения.
Эти детали трубопроводов играют важную роль в создании надежной и функциональной инфраструктуры, обеспечивая бесперебойную и безопасную работу системы в целом.
Роли и применение фланцев, муфт и соединительных элементов в трубопроводных системах
Соединительные детали трубопроводов играют важнейшую роль в обеспечении надежности и герметичности трубопроводной системы. Основные элементы, такие как фланцы, муфты, тройники, отводы, переходы и заглушки, служат для соединения трубных сегментов, изменения направления потока, его разделения или полного блокирования.
Фланцы представляют собой плоские кольца или диски с отверстиями для болтов, которые надежно закрепляются на концах труб, образуя разъемное соединение. Это позволяет легко осуществлять монтаж, демонтаж и обслуживание отдельных участков трубопровода без необходимости его полного разбора. Фланцевые соединения широко используются в высоконапорных и крупногабаритных системах, где требуется устойчивость к высокому давлению и возможность частого доступа к внутренним компонентам.
Муфты служат для соединения труб одинакового диаметра и обеспечивают необходимую гибкость при температурных расширениях или механических воздействиях. Они бывают как жесткими, так и компенсационными, последние позволяют компенсировать температурные деформации и предотвращать напряжения в материале.
Тройники вводятся в систему для отвода потока в сторону или его разделения. Они могут иметь различные углы разветвления и размеры выходных отверстий, что делает их универсальными элементами при проектировании сложных трубопроводных сетей.
Переходы используются для соединения труб различного диаметра и обеспечения плавного перехода потока между секциями различного сечения. Это помогает избегать турбулентности и потерь давления.
Заглушки необходимы для временного или постоянного закрытия концов трубопровода. Они гарантируют безопасность системы путем предотвращения утечек жидкости или газа.
Использование этих соединительных элементов обеспечивает конструкторам и инженерам гибкость в проектировании трубопроводных систем, позволяя создавать сложные и функциональные сети с высоким уровнем надежности и безопасности эксплуатации.
Важность правильного выбора и установки затворных и регулирующих устройств в трубопроводах
Выбор и установка затворных и регулирующих устройств в трубопроводах играют ключевую роль в обеспечении их надежной и безопасной эксплуатации. Эти элементы системы контролируют поток рабочей среды, регулируют давление и направление потока, а также предотвращают утечки. Соединительные детали трубопроводов, включая фланцы, тройники, переходы и заглушки, должны быть подобраны с учетом параметров рабочей среды, таких как давление, температура и химическая агрессивность.
Фланцы обеспечивают герметичное соединение различных секций трубопровода и позволяют легко демонтировать участки системы для обслуживания или ремонта. Тройники используются для создания ответвлений в трубопроводной системе, что важно для распределения потока рабочей среды по разным направлениям. Переходы необходимы для соединения труб различного диаметра, позволяя адаптировать систему под изменяющиеся условия процесса или для расширения существующей инфраструктуры. Заглушки выполняют функцию закрытия концов неиспользуемых участков трубопровода, предотвращая утечки и загрязнение.
Правильный выбор материала и типа затворных и регулирующих устройств обеспечивает долгосрочную работоспособность системы, минимизирует риск простоев и аварий, снижает эксплуатационные расходы и повышает общую эффективность транспортировки жидкостей или газов. Таким образом, качественная установка и тщательный подбор соединительных деталей имеют первостепенное значение для стабильности всей трубопроводной системы.
Особенности и преимущества применения тройников, переходов и отводов в трубопроводных системах
Соединительные детали трубопроводов играют ключевую роль в создании надежных и функциональных систем транспортировки жидкостей, газов и других сред. Тройники, переходы и отводы являются важными элементами, позволяющими изменять конфигурацию трубопровода, направление потока или диаметр трубы.
Тройники применяются для разветвления трубопровода, позволяя подключать дополнительную линию. Это обеспечивает удобство в подводе или отводе рабочей среды в нужное место без необходимости монтажа дополнительных сложных систем. Благодаря тройникам упрощается процесс монтажа и последующего обслуживания системы, а также сокращается количество используемых материалов, что является экономически выгодным.
Переходы предназначены для соединения участков труб различного диаметра. Они обеспечивают плавный переход от одного размера к другому, минимизируя риск возникновения турбулентности потока и снижая вероятность износа стенок трубопровода. Такая особенность повышает эффективность системы и продлевает ее срок службы.
Отводы используются для изменения направления трубопровода на определенный угол. Они бывают различных типов и радиусов изгиба, что позволяет гибко настраивать трассировку трубопровода в соответствии с требованиями конкретного объекта. Эффективное использование отводов способствует оптимизации пространства и созданию более компактных систем.
Все эти соединительные детали выполняются из разнообразных материалов, что позволяет выбирать оптимальный вариант для конкретного типа среды и условий эксплуатации. Использование фланцев и заглушек дополнительно расширяет возможности модификации и ремонта трубопроводных систем, делая их более удобными в обслуживании и надежными в работе.
