МУФТА ПФРК для различных типов труб.

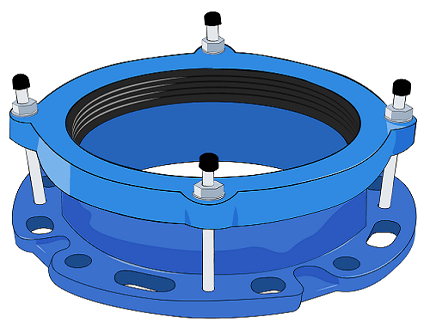

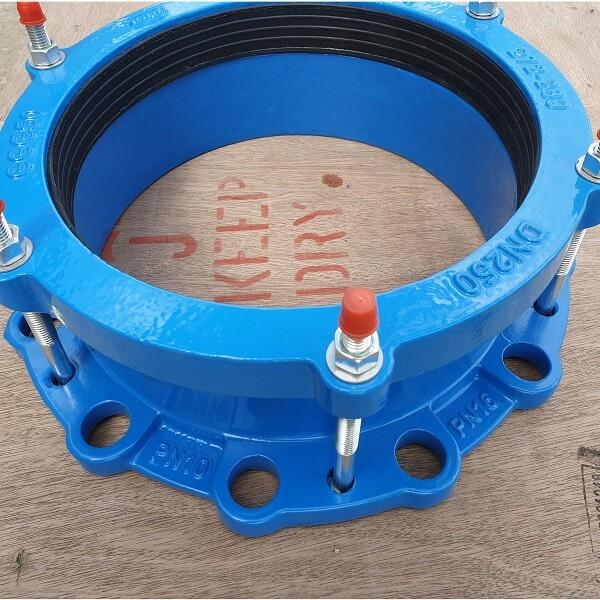

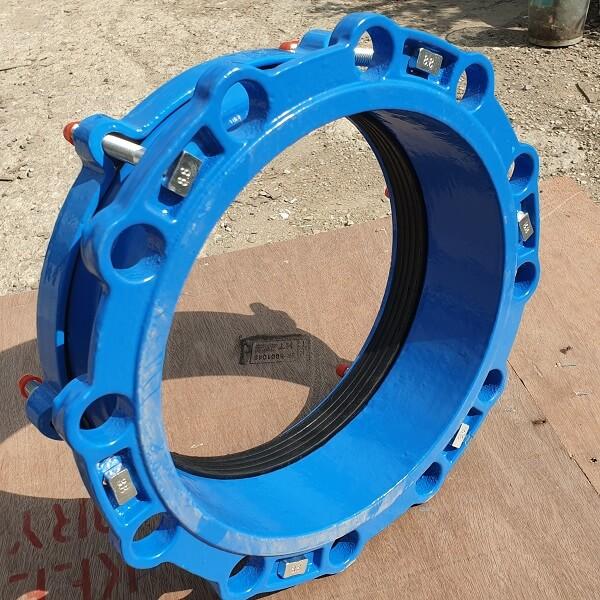

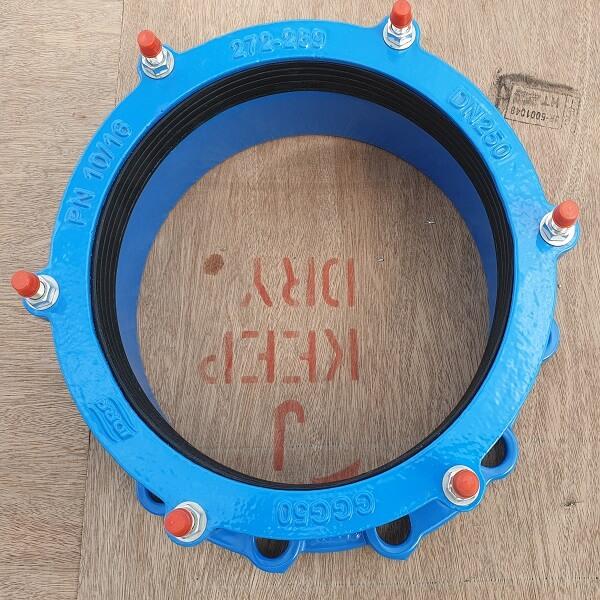

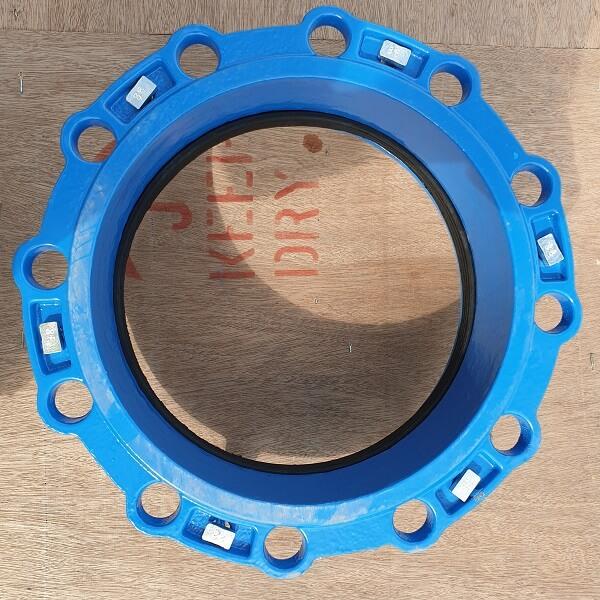

Муфта ПФРК — это специализированная соединительная деталь, предназначенная для герметичного и надёжного стыкования участков трубопровода с фланцевой запорной арматурой. Аббревиатура «ПФРК» расшифровывается как «патрубок фланцевый раструб компрессионный», что отражает ключевые особенности конструкции и материала изделия. Муфта ПФРК представляет собой чугунную деталь, оснащённую фланцами с одной стороны и обжимным зажимом — с другой, что позволяет соединять трубы с разными типами фланцевой запорной арматуры. Это делает её незаменимым элементом при монтаже трубопроводных систем, где требуется переход между различными способами соединения, особенно в системах водоснабжения, канализации, отопления и промышленных коммуникациях.

Основное назначение муфты ПФРК — обеспечение прочного, долговечного и герметичного соединения, способного выдерживать значительные нагрузки, включая давление транспортируемой среды, вибрации и температурные колебания. Благодаря использованию высокопрочного чугуна ВЧШГ, муфта обладает высокой механической прочностью, устойчивостью к коррозии и длительным сроком службы — до 50 лет и более при правильной эксплуатации. Это особенно важно в условиях агрессивной внешней среды, например, при прокладке трубопроводов в грунте или в помещениях с повышенной влажностью.

Муфта ПФРК широко применяется в системах водоснабжения и водоотведения, в том числе в городских сетях, промышленных предприятиях, насосных станциях и объектах коммунального хозяйства. Её используют для соединения чугунных труб с фланцевыми патрубками насосов, задвижек, обратных клапанов и других элементов арматуры. Также муфта ПФРК востребована при реконструкции старых сетей, где необходимо подключить новые участки трубопровода к существующим фланцевым узлам. Благодаря универсальности конструкции, она упрощает монтаж и снижает потребность в дополнительных переходниках или сварочных работах.

Особенностью муфты ПФРК является её способность компенсировать незначительные несоосности труб при монтаже, что особенно актуально при прокладке подземных коммуникаций. Фланцевое соединение обеспечивает простоту демонтажа и обслуживания, а обжимная часть позволяет быстро и надёжно подключить трубу без использования сварки. Все соединения герметизируются с помощью уплотнительных прокладок (резиновых, паронитовых или графитовых), что исключает протечки даже при высоком давлении.

При выборе муфты ПФРК важно учитывать такие параметры, как диаметр условного прохода (DN), класс давления (PN). Компания АГЛАНТ предлагает муфты ПФРК в широком ассортименте — от DN 50 до DN 1200, включая нестандартные размеры под заказ. Все изделия производятся в строгом соответствии с ГОСТ Р 53675-2009, ТУ 3742-001-58444584 и другими нормативными документами, что гарантирует их качество и совместимость с арматурой ведущих производителей.

Важно отметить, что муфта ПФРК — это не просто переходник, а полноценный элемент трубопроводной системы, отвечающий за надёжность и безопасность эксплуатации. Её установка требует соблюдения технологических норм: использование правильного крутящего момента при затяжке фланцевых болтов, применение подходящих уплотнителей и защита от механических повреждений. В ассортименте компании АГЛАНТ представлены как стандартные, так и усиленные модификации муфт ПФРК, включая изготавливаемые по заказу изделия из нержавеющей стали, что расширяет сферу их применения. Мы можем помочь в подборе оптимального решения для вашего проекта и оказываем содействие в согласовании технических параметров.

Чугунные муфты ПФРК — это особая категория соединительных элементов, которая выделяется на фоне других типов муфт (стальных, пластиковых, нержавеющих) благодаря сочетанию прочности, долговечности и функциональности. Основное отличие муфты ПФРК заключается в её конструкции, материале изготовления и сфере применения, что делает её незаменимой в сложных инженерных системах, особенно при работе с чугунными, стальными и ПНД трубопроводами.

Во-первых, материал — чугун ВЧШГ. В отличие от стальных или полимерных муфт, чугунные муфты ПФРК обладают уникальными свойствами: высокой устойчивостью к коррозии, особенно в условиях подземной прокладки, хорошей демпфирующей способностью (гасят вибрации), низким коэффициентом теплового расширения и высокой прочностью на сжатие. Чугун не подвержен электрохимической коррозии так сильно, как сталь, и не деформируется под нагрузкой, как пластик. Это особенно важно в системах водоснабжения и канализации, где долговечность соединений критична.

Во-вторых, конструкция. Муфта ПФРК — это переходная деталь с фланцем с одной стороны и обжимным раструбом с другой. Такая комбинация позволяет соединять трубы с разными типами окончаний: фланцевые (например, патрубки насосов, задвижек) и гладкие (трубы, фитинги, шланги). Это делает её универсальным решением при монтаже и ремонте, исключая необходимость в сложных переходниках или сварке. В то время как стандартные муфты (например, муфты прямые резьбовые или фланцевые соединения) соединяют однотипные концы, муфта ПФРК решает задачу перехода между разными типами соединений, что особенно актуально при модернизации старых сетей.

В-третьих, герметичность и надёжность. Чугунные муфты ПФРК рассчитаны на высокие давления (до PN 16 и выше) и способны работать при температурах от −20 °C до +80 °C. Уплотнение обеспечивается за счёт паронитовых, резиновых или графитовых прокладок, установленных между фланцами. Это гарантирует отсутствие протечек даже при длительной эксплуатации. В отличие от компрессионных или обжимных муфт, которые могут ослабевать со временем, фланцевое соединение муфты ПФРК остаётся стабильным и не требует периодической подтяжки.

Кроме того, чугунные муфты ПФРК обладают высокой ремонтопригодностью. При необходимости соединение можно быстро разобрать для диагностики, замены уплотнителя или ремонта участка трубопровода. Это невозможно при использовании сварных или клеевых соединений. Такая особенность особенно ценна в промышленных и коммунальных системах, где простой оборудования может быть дорогостоящим.

Ещё одно преимущество — долговечность. Срок службы чугунной муфты ПФРК превышает 40–50 лет, что делает её экономически выгодным решением в долгосрочной перспективе. Хотя первоначальная стоимость может быть выше, чем у стальных или пластиковых аналогов, затраты на обслуживание, замену и ремонт сводятся к минимуму. Компания АГЛАНТ поставляет только сертифицированные муфты ПФРК чугунные, соответствующие ГОСТ и международным стандартам. Мы стараемся выполнить подбор изделий с учётом всех эксплуатационных факторов и можем помочь в согласовании решений с требованиями проектной документации.

Правильный подбор муфты ПФРК — залог надёжной и долговечной работы трубопроводной системы. Ошибка в выборе может привести к протечкам, разгерметизации, авариям и дорогостоящему ремонту. Поэтому при подборе муфты ПФРК необходимо учитывать три ключевых параметра: условный диаметр (DN), номинальное давление (PN) и тип трубы. Дополнительно важно обратить внимание на материал, тип фланца и условия эксплуатации.

Условный диаметр (DN) — это основной параметр, определяющий размер муфты. Он должен точно соответствовать диаметру соединяемых труб. Например, если вы соединяете трубы DN 100, то и муфта ПФРК должна быть DN 100. Совпадение диаметров обеспечивает герметичность и отсутствие гидравлических сопротивлений. Важно не путать DN с наружным или внутренним диаметром — DN — это условное обозначение, принятое в ГОСТ и международных стандартах. В ассортименте АГЛАНТ представлены муфты ПФРК от DN 50 до DN 1200, включая редкие размеры под заказ.

Номинальное давление (PN) — показатель, указывающий на максимальное давление, при котором муфта может эксплуатироваться. Наиболее распространённые классы — PN 10, PN 16, PN 25. Выбор зависит от рабочего давления в системе. Например, в городских сетях водоснабжения чаще всего используется PN 16, а в промышленных системах с высоким давлением — PN 25. Использование муфты с меньшим PN, чем требуется, может привести к разрушению соединения. Мы рекомендуем выбирать муфту с запасом по давлению — это повысит безопасность системы.

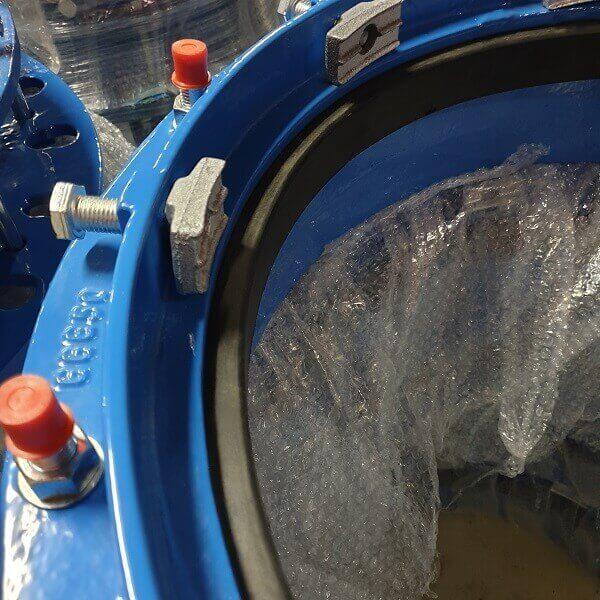

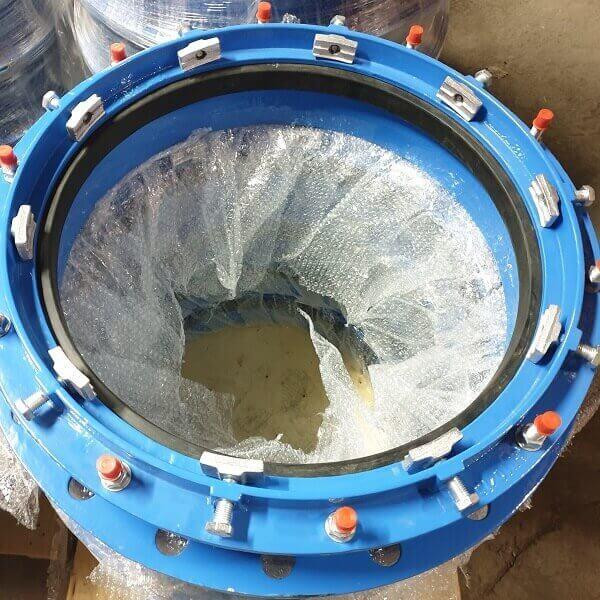

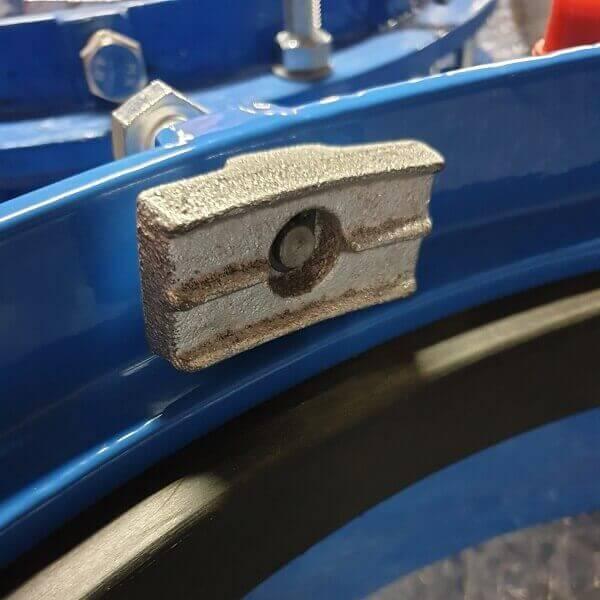

Тип трубы — ещё один критически важный параметр. В муфтах ПФРК используется две конструкции обжимного раструба — для пластиковых труб ПЭ, ПНД и ПВХ и для чугунных, стальных и асбестовых труб. Для первых в обжимном фланце помимо резинового уплотнения установлены дополнительные латунные вставки (или «башмаки» на больших диаметрах и стальных муфтах) для лучшего удержания пластиковой трубы.

Дополнительные факторы: Тип фланца — по ГОСТ 12815, DIN 2501 или ANSI. Должен соответствовать фланцам подключаемого оборудования. Материал уплотнения — выбирается в зависимости от среды (вода, стоки, химикаты). Климатическое исполнение — для регионов с низкими температурами рекомендуются муфты с морозостойкими прокладками. Антикоррозионное покрытие или муфты ПФРК из нержавеющей стали, особенно важно при подземной прокладке.

Компания АГЛАНТ оказывает содействие в подборе муфты ПФРК по всем параметрам. Мы можем помочь в согласовании технических характеристик с требованиями проекта и предоставить всю необходимую документацию. Это может помочь избежать ошибок на этапе монтажа и обеспечить надёжную эксплуатацию системы в течение десятилетий.

Муфты ПФРК находят широкое применение в различных инженерных системах благодаря своей универсальности, прочности и долговечности. Они особенно востребованы в системах, где требуется надёжное соединение чугунных труб с фланцевыми узлами оборудования. Основные сферы применения — водоснабжение, канализация, отопление, промышленные сети и насосные станции.

В системах водоснабжения муфты ПФРК используются для подключения труб к задвижкам, фильтрам и другим элементам арматуры. Благодаря фланцевому соединению с одной стороны и обжимному с другой, они позволяют легко интегрировать новые участки трубопровода в существующие сети. Это особенно актуально при реконструкции старых городских сетей, где преобладают чугунные трубы.

В канализационных системах муфты ПФРК обеспечивают герметичное соединение при высоком гидростатическом давлении и агрессивной среде. Чугун устойчив к коррозии, а качественные уплотнители предотвращают протечки и попадание стоков в грунт. Муфты устанавливаются на линиях самотёчной и напорной канализации, включая напорные коллекторы и насосные станции.

На промышленных объектах муфты ПФРК применяются в системах охлаждения, пожаротушения, транспортировки химикатов (при наличии устойчивых к среде уплотнителей). Их используют в энергетике, металлургии, нефтегазовой отрасли. Высокая прочность и устойчивость к вибрациям делают их идеальными для сложных условий эксплуатации.

Компания АГЛАНТ поставляет муфты ПФРК чугунные, муфта чугун ПФРК соединительная и другие виды арматуры по всей России. Мы гарантируем качество, сертификацию и техническую поддержку. Наша цель — предложить решение, которое окажет содействие в достижении надёжности и долговечности трубопроводной системы. Мы стараемся выполнить все требования проекта и можем помочь в подборе изделий под специфические условия эксплуатации.
